Xbox一键拆除

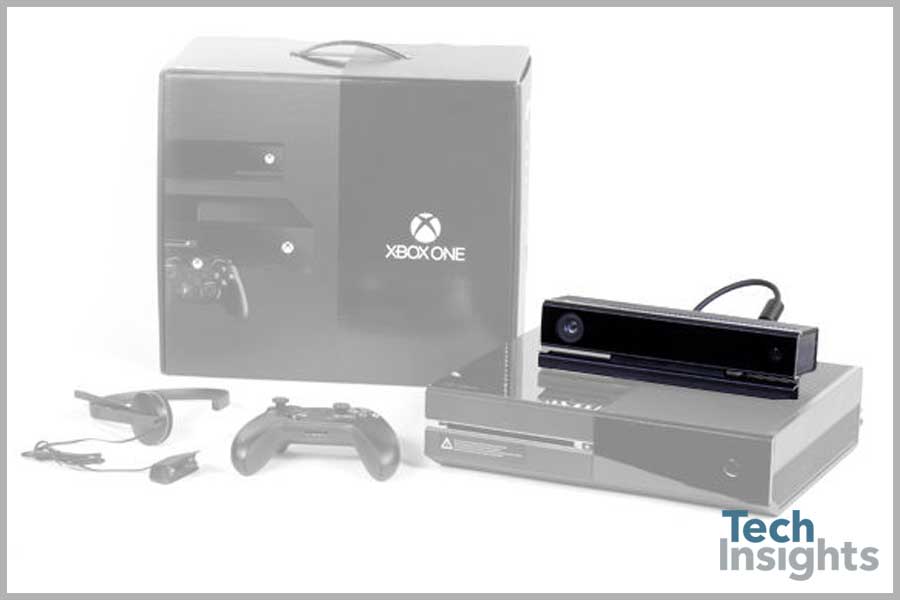

正如我们在关于Xbox One的文章中所说的，新的Kinect是一种非常复杂的设备，所以我们想要为它写一篇文章。

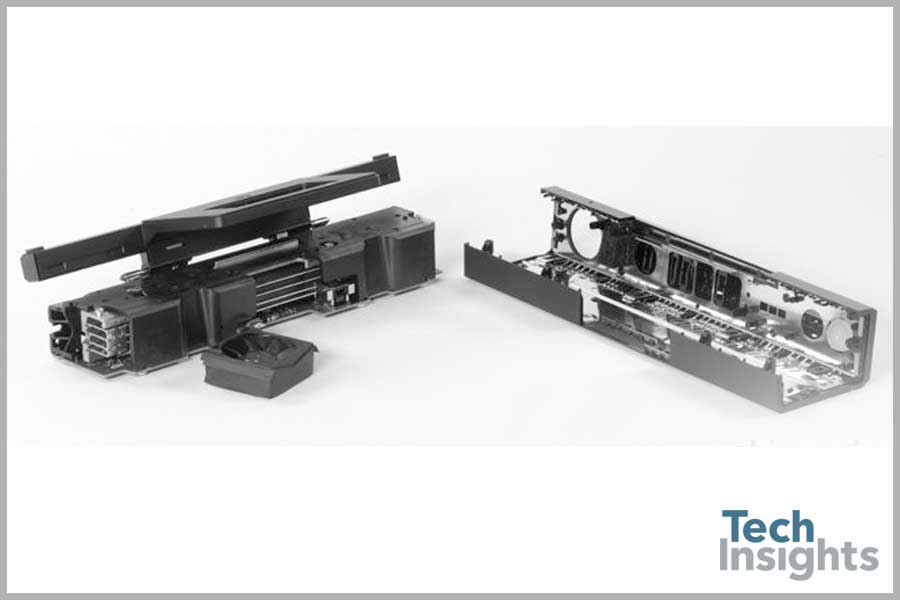

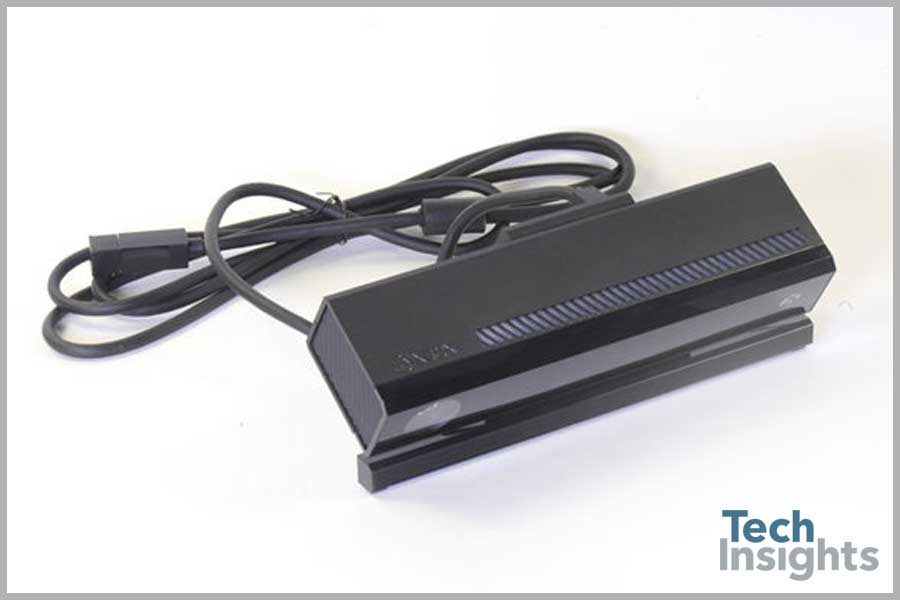

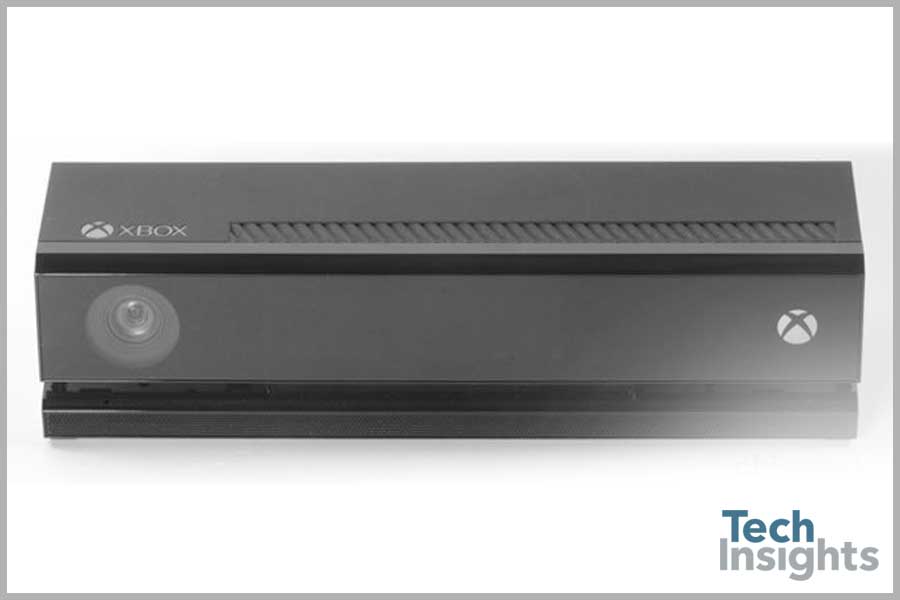

我们注意到新的Kinect的第一个主要区别是它通过相当合计的电缆连接 - 没有WiFi了。该装置基本上由两部分组成，位于支架前部的麦克风杆，以及光学组件坐在上面可倾斜的安装座上。

让我们看看里面

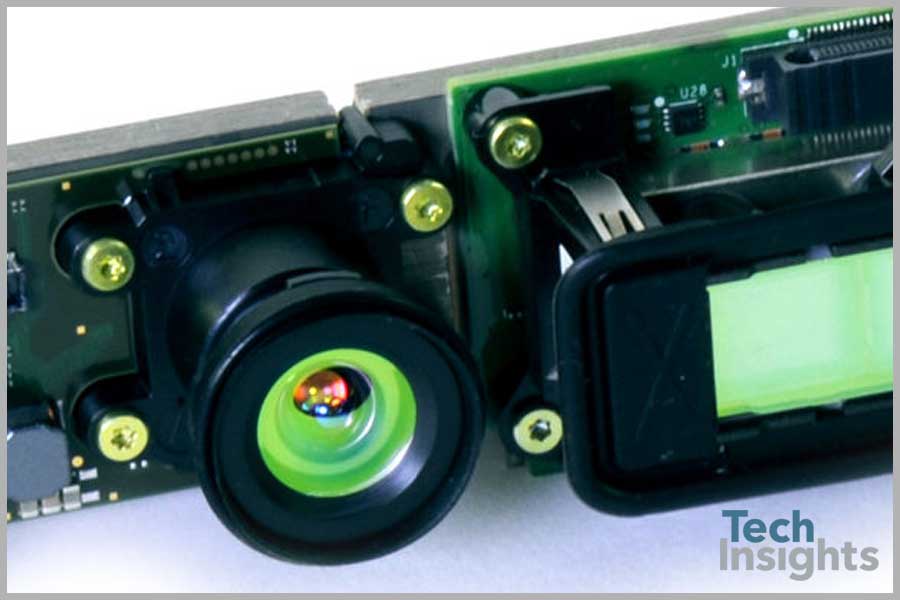

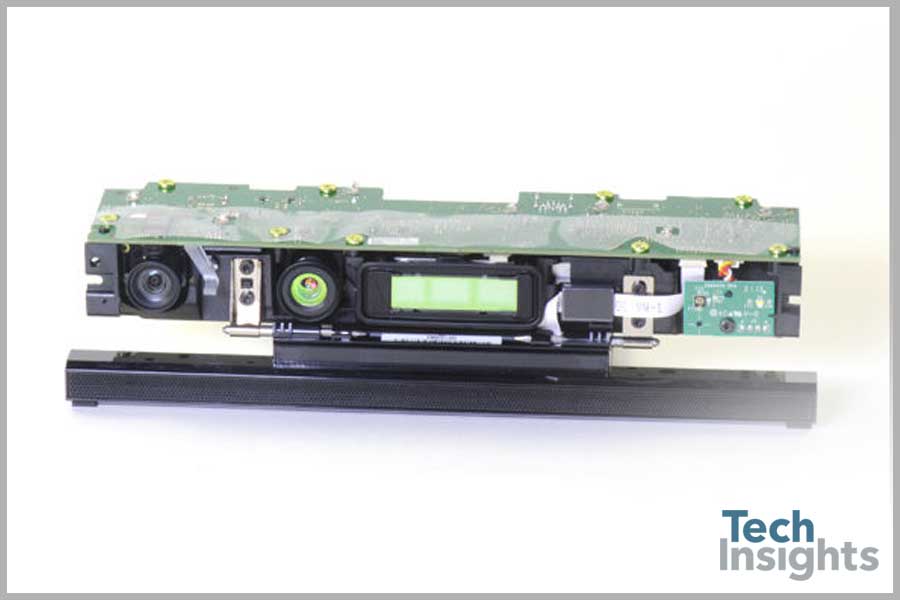

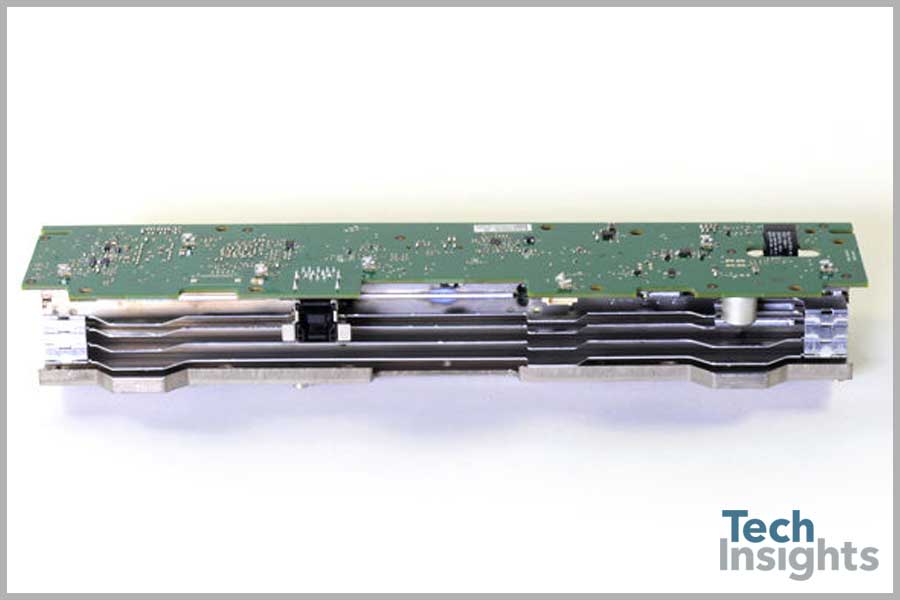

当我们进入里面时，我们可以看到有一个粉丝，看起来像一个相当大的散热器，所以这件事显然会变得非常热;和两个相机，而不仅仅是案件可见的相机。显而易见的是，前面板被着色但透明，因为内部有金属框架中的窗户。这里的初步结论是，带有清晰窗口的相机是颜色，另一个是红外线（IR）。

把零件从板上拿下来

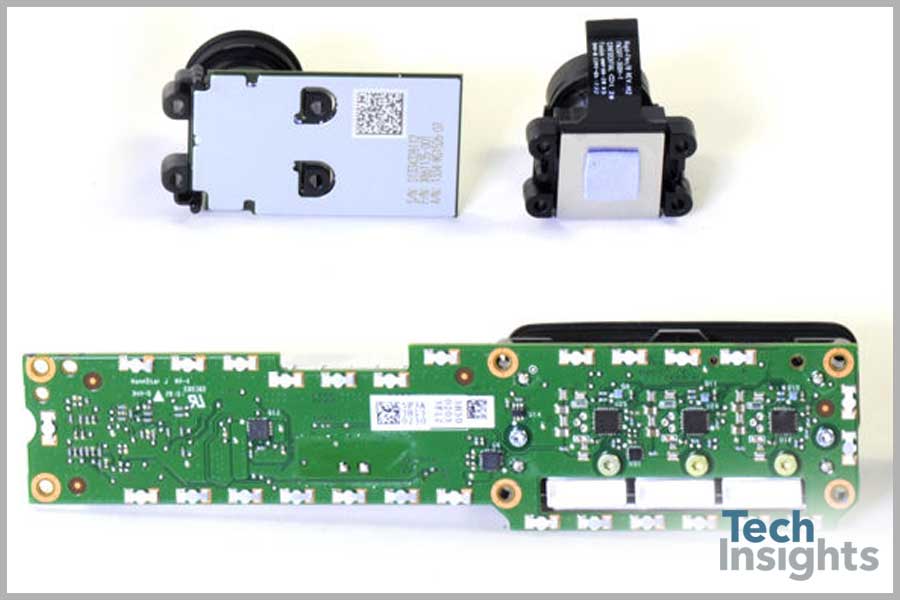

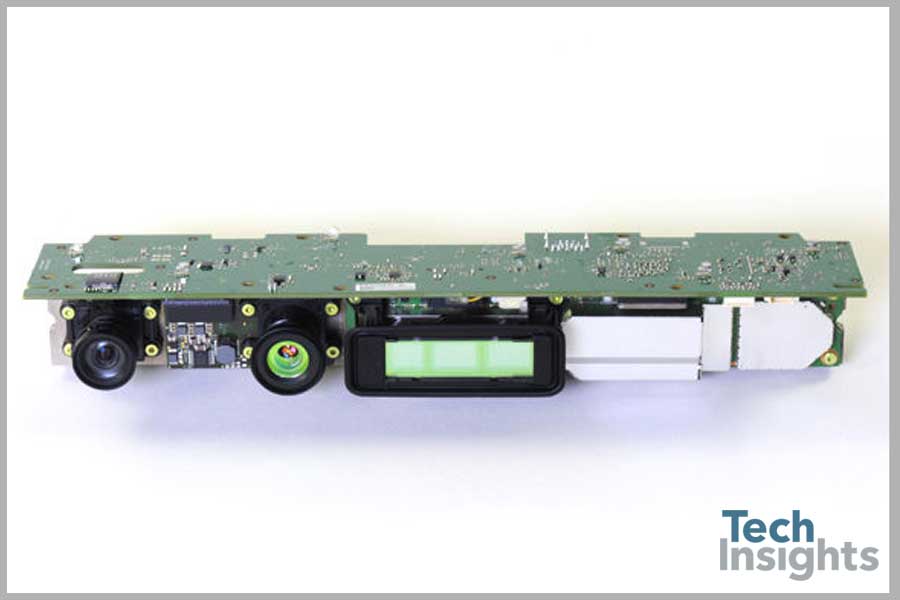

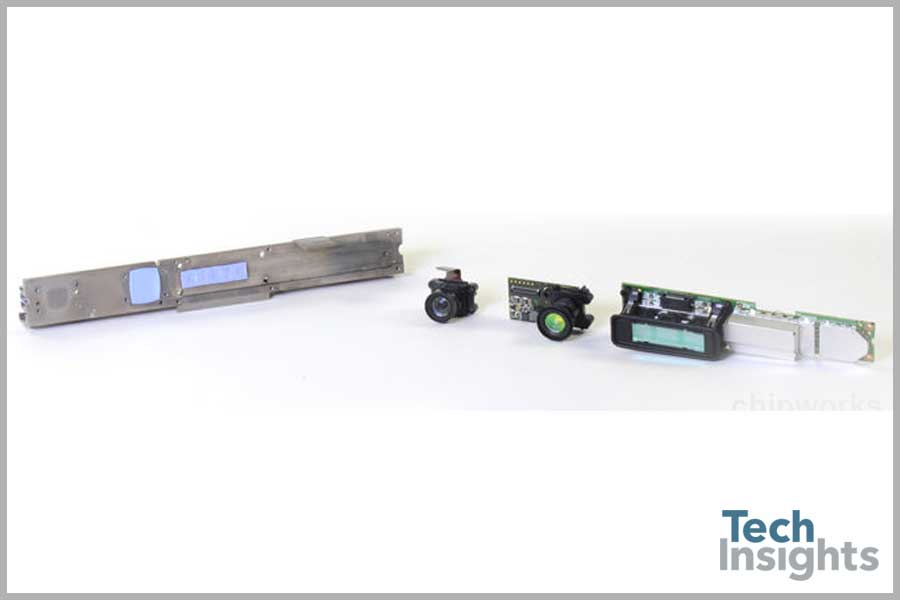

当我们将组件从前面板上取下时，在摄像头后面和较大的PC板的左侧都有热垫。左(彩色)摄像头连接到顶部的PC板，而红外摄像头有自己的板。

的电路板

当我们解剖更大的前板，有一个明显的电源块在中心，有一个TI TPS 54622包括同步降压SWIFT™转换器，和一个TI LMV339左侧的低压比较器芯片。在右边，我们有什么可能是另一个相机阵列，但是当我们从板上取下模塑时，它似乎是三个LED的过滤器阵列。通过铝块判断它们的安装在，它们是Kinect中的主要热源。

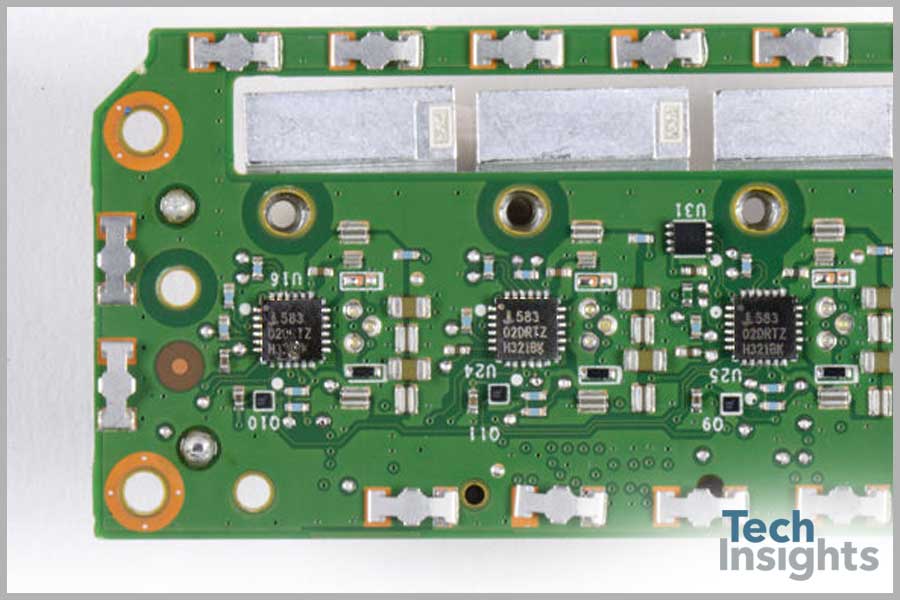

在板的背面，我们有三个Intersil ISL58302零件，这似乎是激光二极管驱动器(我们可以找到ISL58303，但不是ISL58302），所以也许“LED”是IR激光二极管，而不是LED。电源背后是一个TI CICLON CSD25401 NexFET™功率MOSFET．还有一种NB3L 14S我们还没能确认。

所有这些都证实了Kinect具有活跃的IR照明以及IR相机作为其3-D成像和测距能力的一部分。

设备赢得了

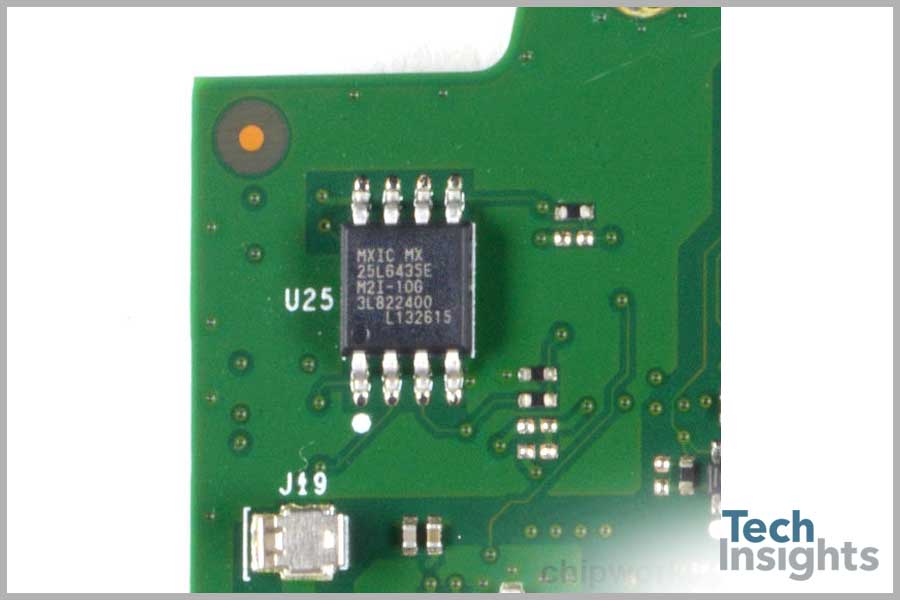

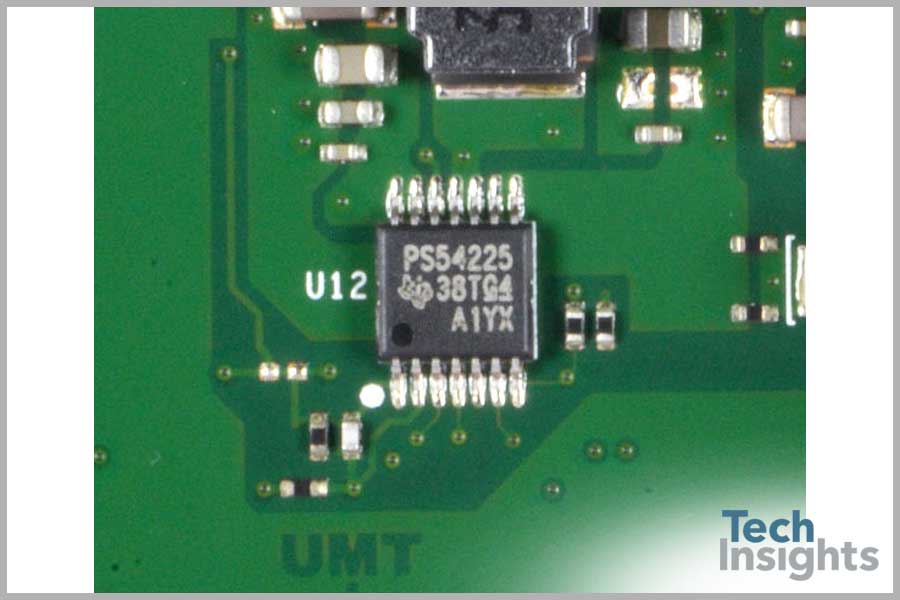

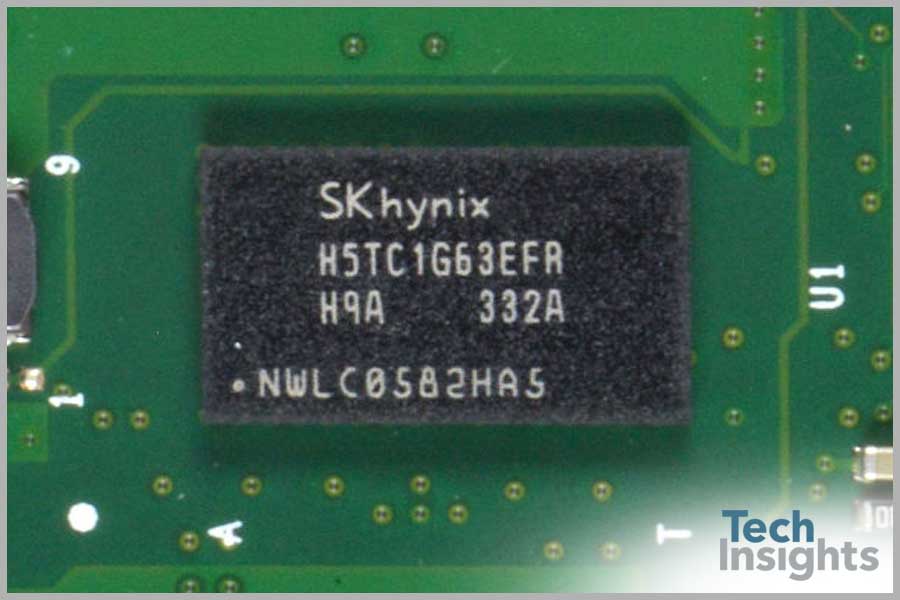

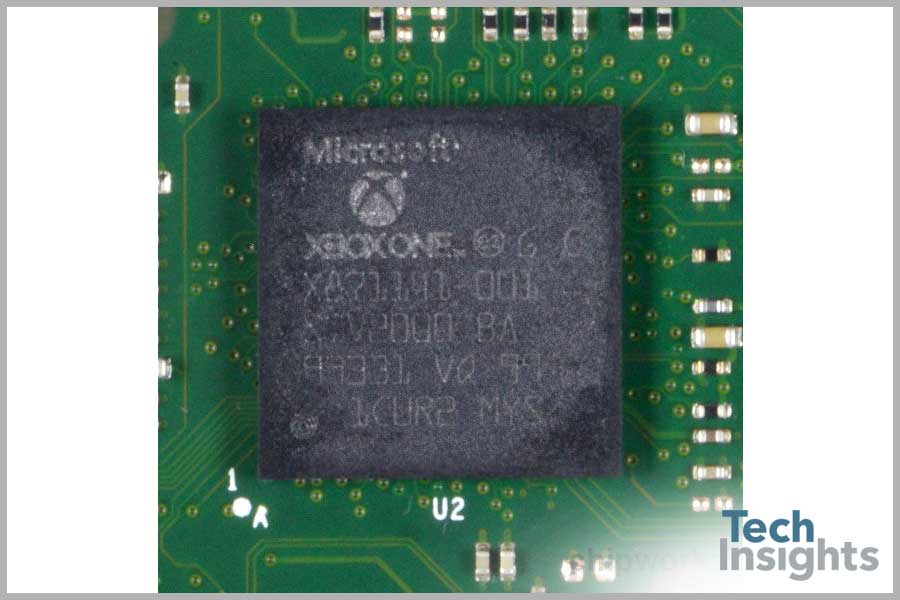

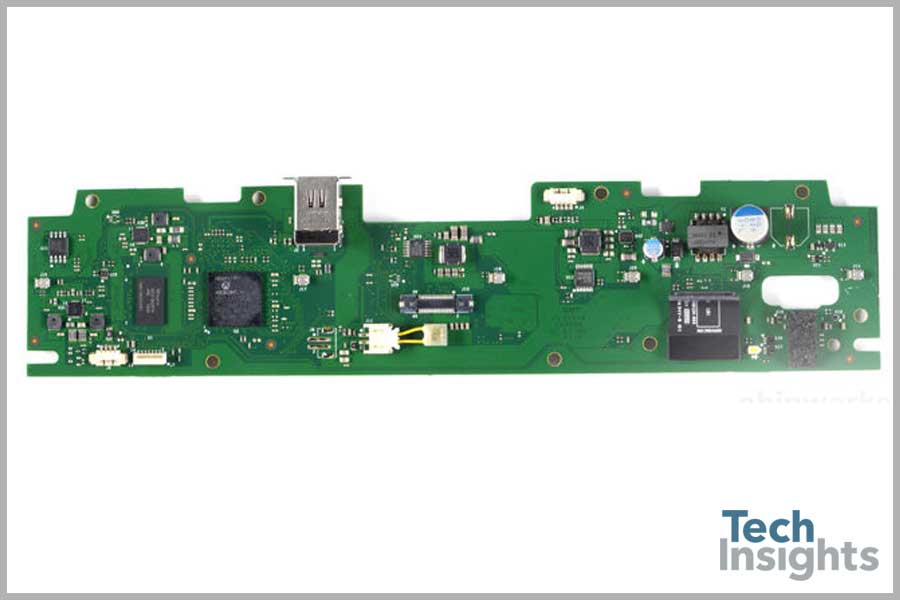

最上面的面板人口并不多，但它确实有一些有趣的部分。从左边开始是Macronix MX25L25635F 256mb串行flash，然后是SK hynix H5TC1G63EFR 1gb (128mb) DDR3L SDRAM，旁边是一对on Semi NCP6922C电源管理ic。然后我们有微软X871141-001 SoC，它取代了第一款Kinect中使用的Prime Sense芯片。从字体和包代码来看，它来自意法半导体。在右边，我们有更多的电源电路，有一对TI同步降压转换器(TPS54325和TPS54225)和一个on Semi NCL30161恒流降压调节器。

董事会的反向几乎是芯片的裸露，但是有一个Kionix Kxud9三轴加速度计，看起来像另一个STMicroelectronics或Bosch Sensortec MEMS装置（S903 PHVG 333Y）。看着Kinect不是一个要挥手的控制器，似乎有点奇怪，但也许当人们在弹性的木地板上跳跃时，它们就会有相机的图像稳定。

红外相机

我们差不多完成，但仍然存在红外线摄像板，并且麦克风的基地里还有一个小板。

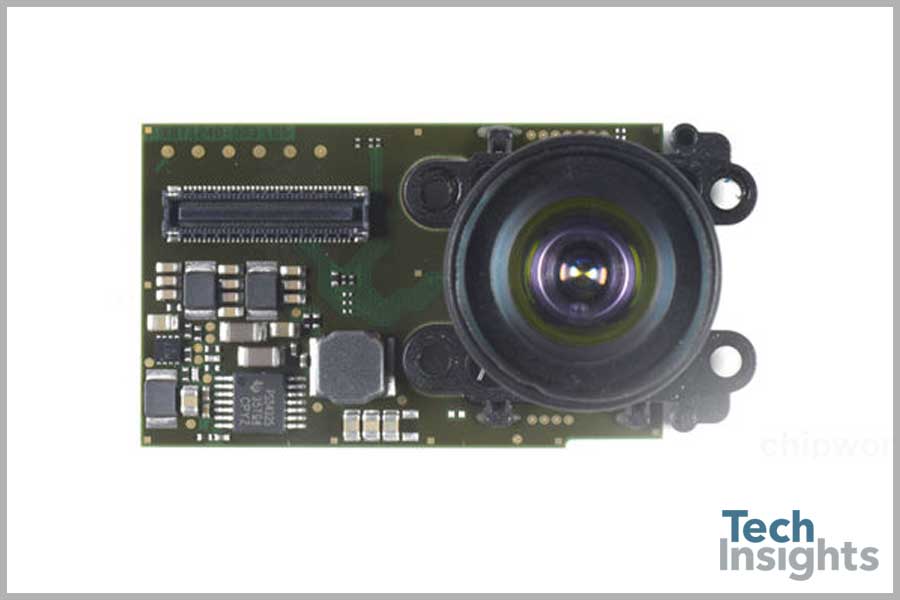

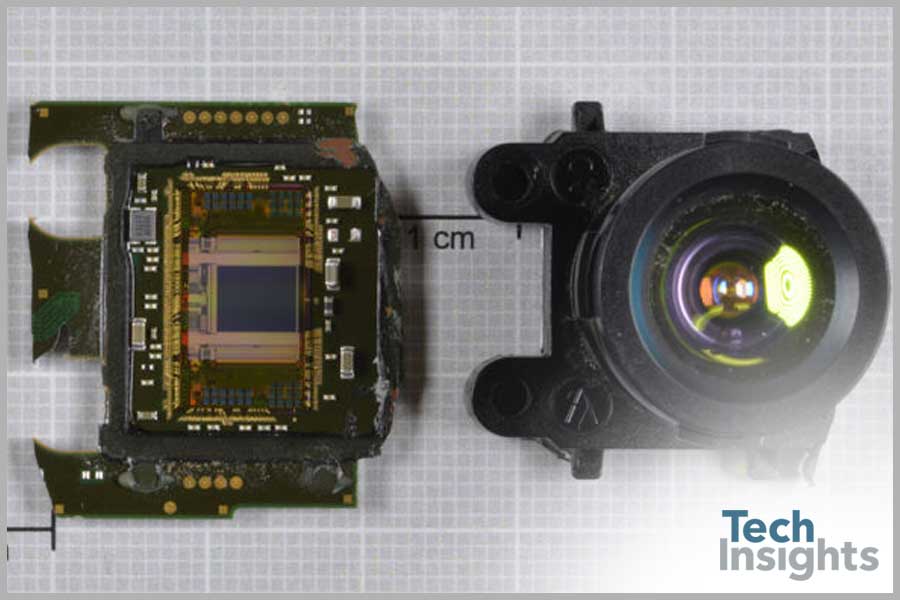

摄像头板很简单，只有一个电源管理模块，包括另一个TPS54325和摄像头。板可能是简单的，但相机是绝对不同的-现在我们有模具照片，它是相当复杂的相比，标准票价，我们得到一个DSC或手机。像素阵列在中心，但两边都有一些相当大的电路块它们显然在做一些信号处理。这是为了升级Xbox 360 Kinect而设计的吗?

麦克风

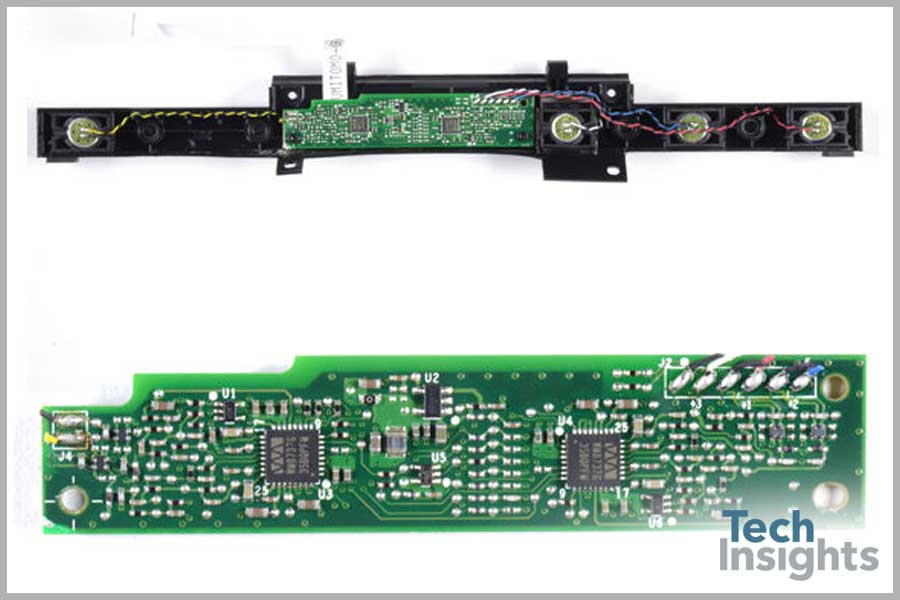

看着麦克风吧，它没有不少于四个麦克风，三个+一个配置，以及在板上我们有两个Wolfson WM8737立体声ADC。大概是许多麦克风进行了一些密集的声音消除处理。沃尔夫森在第一个与同一部分的第一次kinect中赢了，但只使用了一个 - 现在他们已经加倍了！

提高性能

现在我们已经看到了内部内部的内容，我们知道它的性能提高了。首先，我们拥有广角1080p的颜色和IR相机，均耦合到主控制台中的南桥芯片中。

三维深度分辨率的关键似乎是主动照明;红外摄像机配备了定时发生器，它可以在高频下开启和关闭激光二极管，并告诉摄像机灯是开着还是关着。通过对这两个信号进行计算比较，可以生成三幅图像——一幅普通灰度图像、一幅深度图像和另一幅独立于环境光照的灰度图像。(SemiAccurate的Charlie Demerjian在这里和这里对这种方法做了更详细的描述;完整的细节已经在8月份的Hot Chips会议上的一篇论文中给出，并将于1月份在他们的网站上公布)。

不过，似乎还有别的事情在发生，因为我们有三个激光二极管，它们上面的滤波器看起来像一个网格;也许二极管按顺序进行切换，并投射一个网格，以帮助系统的运动检测部分。

微软已经发布了一个视频展示Kinect所看到的不同图像。

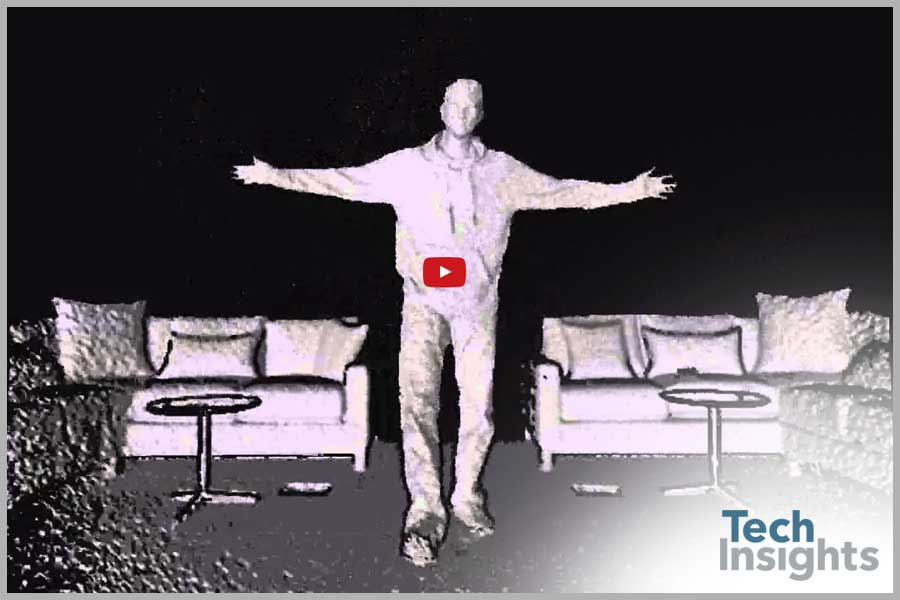

当我们在做的时候，也有一个关于系统中内置的人体模型深度的演示。
