谷歌Pixel 6 Pro拆解机里面有什么?

贡献作者:Stacy Wegner, Daniel Yang, Radu Trandafir, Aakash Jani

备受期待的谷歌Pixel 6 Pro已经抵达我们的实验室进行拆卸。我们花了好长时间才找到这个!

据悉,此次拆除的手机是加拿大型号GA03161-CA, 128gb,支持5G Sub-6。直到最近,有传言称谷歌Pixel 6系列手机包含了许多三星关键的硅元件。我们很高兴能平息谣言:我们的快速拆解已经证实了这一点——这款手机的关键区域有很多三星组件!

谷歌像素6 Pro拆卸

谷歌像素6 Pro拆卸分析

下载下面的拆卸分析摘要谷歌张量应用处理器的独家高分辨率bpoly模照片

谷歌Pixel 6 Pro成本分析

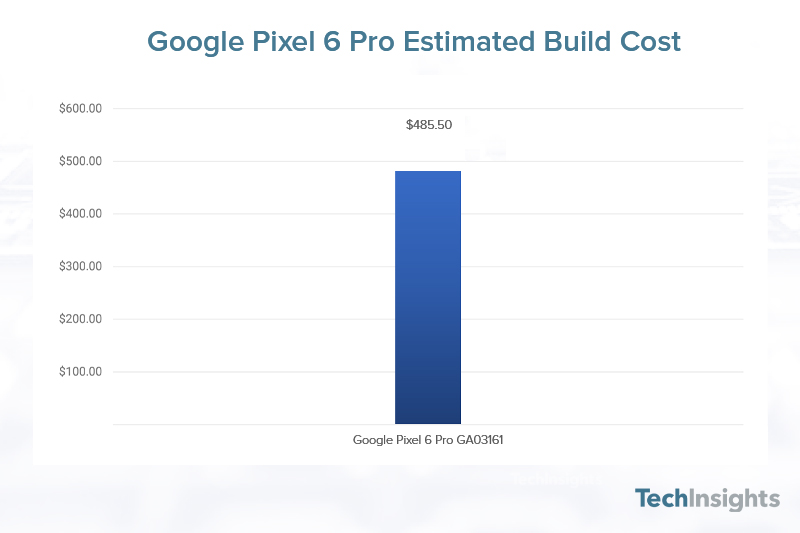

根据我们的快速拆卸成本,我们初步估计谷歌Pixel 6 Pro的制造成本为485.50美元。

估计成本分析

图1所示。估计成本分析

谷歌Pixel 6 Pro 128GB

谷歌张量应用处理器PoP
(张量AP + Micron 12 GB LPDDR5 MT62F1536M64D8CH-031 WT:A)
Kioxia 128gb NAND闪存
三星SHANNON A5123 5G调制解调器
三星SHANNON 5511射频收发器
Maxim MAX77759A PMIC
意法半导体NFC控制器ST54K
Maxim MAX20339EWB防雷IC
NXP PCA9468电池充电器IC
意法半导体单片机ST33J2M0
H1D3M Titan M安全处理器
三星Exynos SM 5800电源调制器(2个)
Cirrus Logic CS35L41B音频放大器(2个)
Cirrus Logic CS40L25音频放大器触觉
博通BCM47765 GNSS接收机IC
谷歌像素6 Pro拆卸

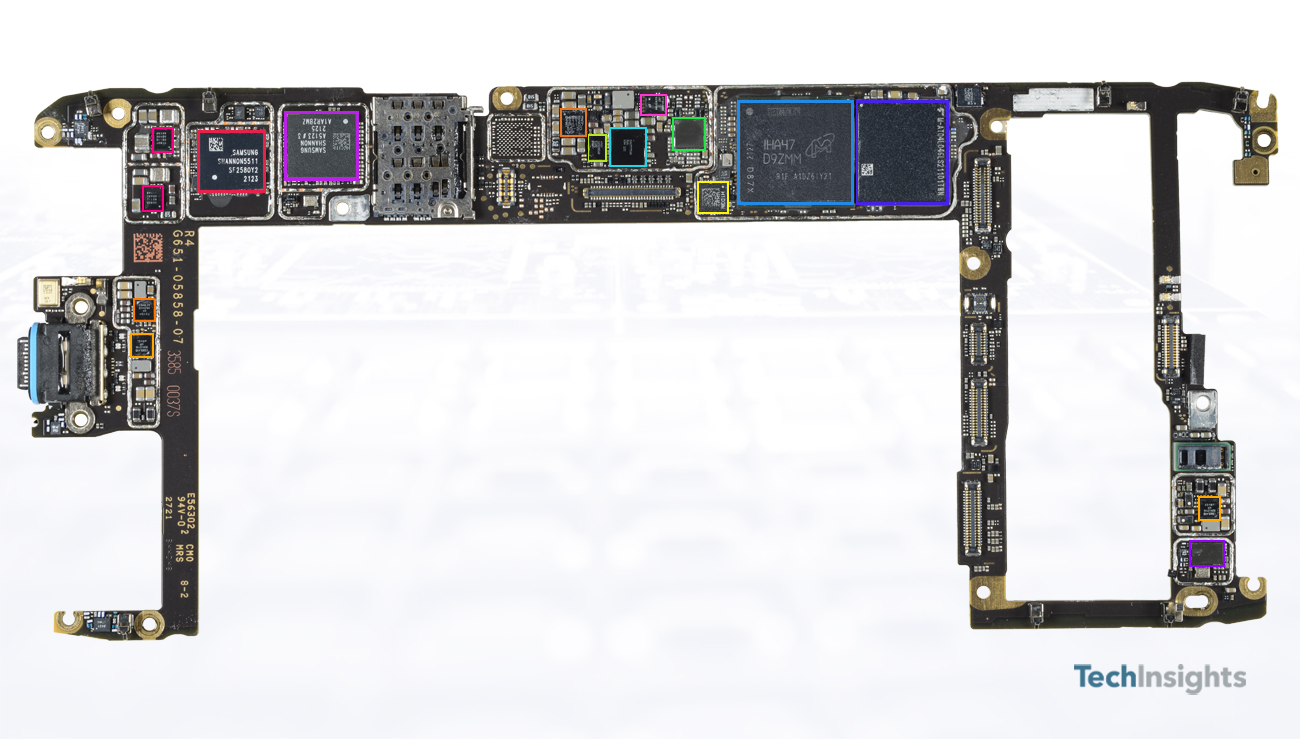

图1。谷歌Pixel 6 Pro Board Shot

Skyworks SKY53737 FEM
Skyworks SKY58260-11 FEM
三星Exynos sm5800电源调制器
Qorvo QM77080 FEM
Skyworks SKY53738 FEM(3个)
Skyworks SKY77652-31 PAM
三星Shannon 5311A PMIC
IDT P9412无线充电接收器IC
三星PMIC S2MPG10
三星PMIC S2MPG11
未知,Wi-Fi/BT模块(可能)
谷歌像素6 Pro拆卸

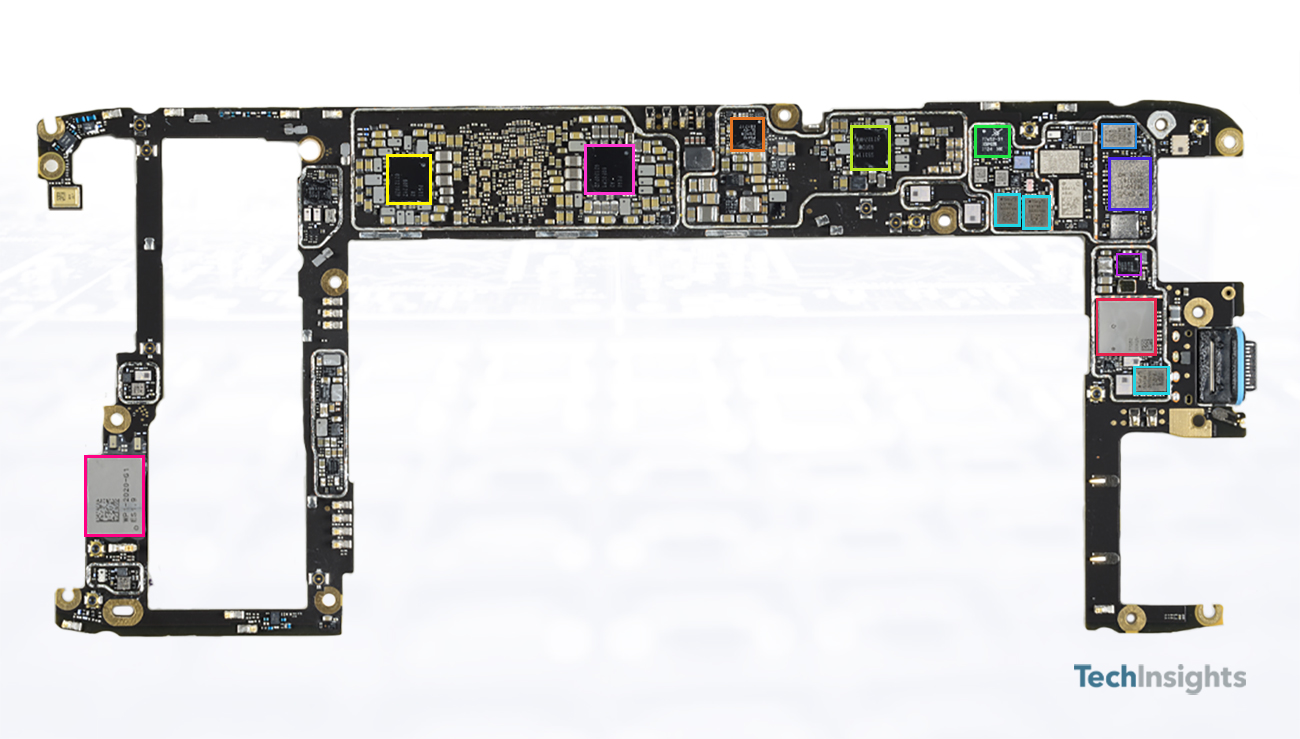

图2。谷歌Pixel 6 Pro Board Shot

谷歌张量应用处理器

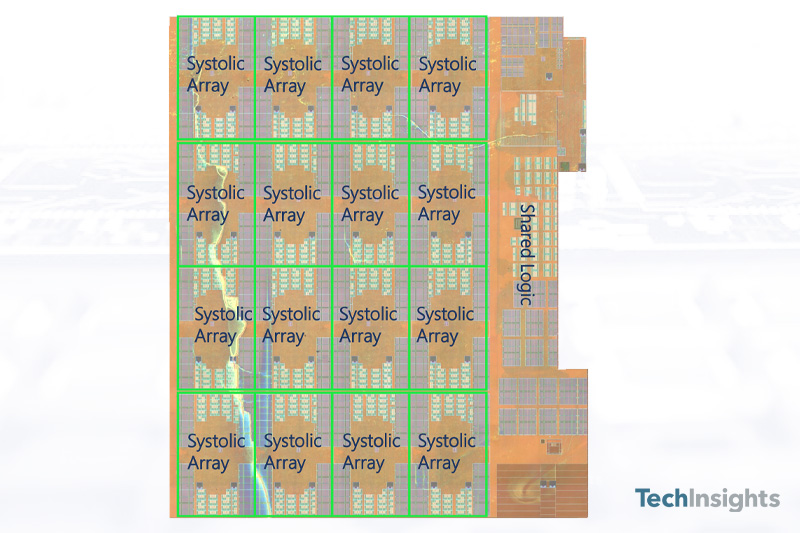

谷歌的半定制应用处理器完全是关于人工智能的。自定义DLA具有16个(4x4)收缩阵列实例,在苏黎世联邦理工学院的AI-Benchmark上超过高通和三星。虽然令人印象深刻,但AI-Benchmark只讲述了故事的一半,因为它严重依赖FP16进行推断。大多数移动AI网络设计人员喜欢在他们的层中使用INT8,因为它提高了能源效率和相当的准确性。对于INT8处理,根据MLPerf 1.0.1的结果,Pixel的DLA在物体检测、图像分割和图像分类方面落后于高通和三星。

谷歌张量模标记

图3。

TechInsights的实验室团队在快速获得谷歌张量处理器的模具照片方面做得很好。

张量模具的模具尺寸(密封)为10.38mm x 10.43mm = 108.26mm2,是采用了三星的5nm工艺节点技术.下面的图片显示了模具痕迹和模具照片。

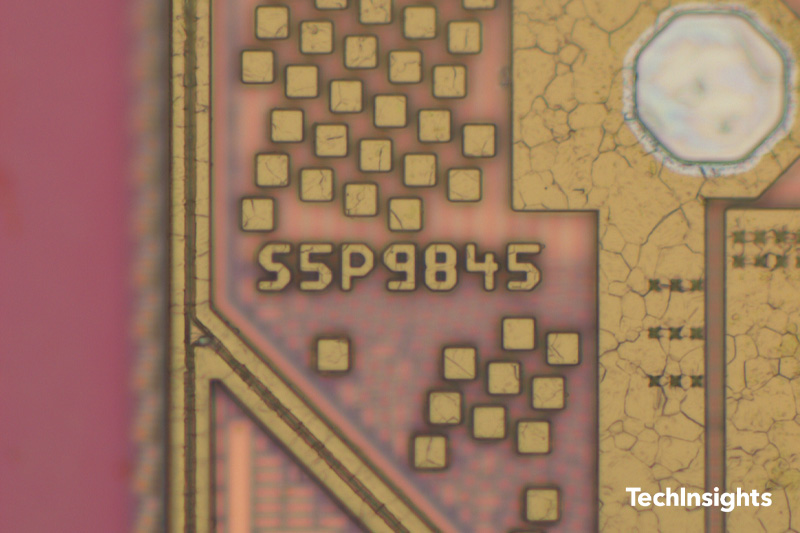

谷歌张量模标记

图4。谷歌张量模标记

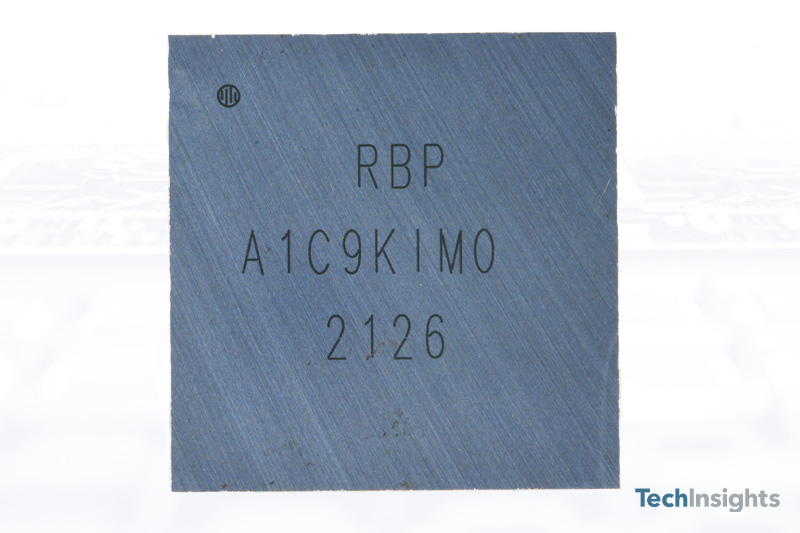

谷歌张量包标记

图5。谷歌张量包标记

“S5P9845”的模具标志符合传统的三星Exynos处理器命名规则,其中Exynos 990应用处理器的模具标志为S5E9830, Exynos 2100 5G SoC的模具标志为S5E9840, Exynos 1080 5G SoC的模具标志为S5E9815。

我们已经听说谷歌张量和三星Exynos处理器之间可能存在联系,我们对张量芯片的分析还在继续。它确实出现,铸造供应商张量模具是三星。我们很快会确认工艺节点,预计在三星的5LPE中。

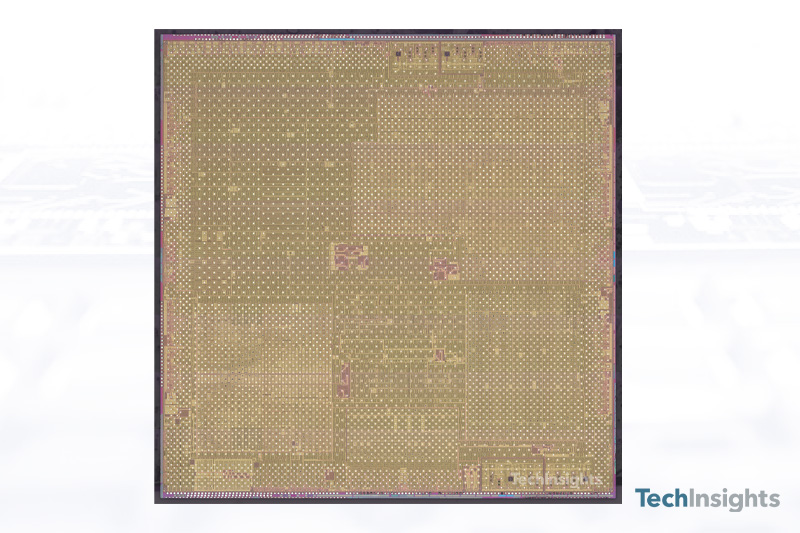

谷歌张量模照片

图6。谷歌张量模照片

安全

谷歌设计的Titan M2是一款自定义RISC-V控制器,支持Android Strongbox,安全生成密钥,存储密码,保护pin码。该公司通过外部评估实验室测试并认证了Titan芯片,实现了AVA_VAN。5级认证——智能手机的最高级别之一。

谷歌Pixel 6 Pro中的移动射频组件

在移动射频方面,Pixel 6带来了一些关键的新发展:

  • 谷歌/ Samsung ties in the Tensor:现在我们已经花了一些时间研究谷歌Tensor SoC,我们已经分析了谷歌Pixel 6的Linux内核的设备树文件系统,它表明谷歌GS101 Tensor处理器的一些块与三星的Exynos共享。
  • 这在美国市场是首例:三星开发了完整的5G无线电解决方案,并包含在Pixel 6中,使其成为美国第一款不包含高通调制解调器的主要5G手机。

展望未来,我们注意到Oppo正在为高端手机开发自己的SoC解决方案高通在这一领域的主导地位是否正在减弱?

超宽频连接

确认:谷歌Pixel 6 Pro支持超宽带连接,工作频率在6489.6 MHz至7987.2 MHz之间。与Galaxy S21超超宽带设计类似,谷歌Pixel 6 Pro拥有多个超宽带贴片天线。但是在谷歌Pixel 6 Pro中,只使用了一个天线来传输,而在Galaxy S21 Ultra中,使用了两个UWB天线来发送UWB信号。

虽然谷歌Pixel 6 Pro的设计与三星Galaxy S20和Galaxy S21 Ultra的组件相似,但Teardown团队发现了一个新的Qorvo UWB组件,而不是在三星Galaxy S21 Ultra中发现的相同的NXP SR100T。

WiFi 6 e

谷歌Pixel 6 Pro和三星Galaxy S21 Ultra的另一个相似之处是:Pixel支持WiFi 6。然而,这不仅仅是协议的进步——它需要新的硬件设计。到目前为止,我们可以确认两款手机的WiFi 6E模块包括博通WiFi 6E SoC。

三星设计获胜

除了谷歌张量应用处理器-现在在我们的仓库实验室,手机的关键部件来自三星,包括:三星香农A5123 5G调制解调器,三星香农5511射频收发器,香农5800信封跟踪IC,三星香农5311A PMIC,以及更多!

三星SHANNON A5123 5G调制解调器对我们来说并不新鲜。我们最初在2020年初的Galaxy S20 Ultra上发现了它,它与三星Exynos 990应用处理器作为独立的5G调制解调器配对。

由于我们已经确认在Pixel 6 Pro中有一个独立的三星5G调制解调器,因此谷歌张量是一个没有集成调制解调器功能的应用处理器,但我们还没有看到模具照片-我们会在看到时确认。

三星SHANNON 5511射频收发器对我们来说也不新鲜。我们最初在2021年初的Vivo X60和三星Galaxy S21系列等三星Exynos 1080和2100 5G SoC平台智能手机中发现了它。

额外设计获奖

在内存方面,我们拆除的谷歌Pixel 6 Pro有一个美光12 GB的LPDDR5,应该有8片美光1y nm 12 GB的LPDDR5芯片。

KIOXIA赢得了NAND闪存插槽。

Broadcom有一个独立的GNSS接收器IC。BCM47765是该公司的第二代双频(L1+L5) GNSS芯片。TechInsights分析了第一代BCM47755。

Pixel 6 Pro还支持NFC和Wi-Fi/BT功能。我们已经确定了两个可能的模块,并将通过进一步的分析加以确认。

意法半导体保持了NFC插槽设计的胜利,与我们在谷歌Pixel 4和Pixel 4 XL中看到的相同。我们已经确认,在无线组合IC模块内部是Broadcom BCM4389 Wi-Fi 6E和蓝牙5无线组合SoC,这是我们首次在三星Galaxy S21 Ultra 5G手机上看到的。

谷歌像素6 Pro美国型号GA03149-US

我们现在已经对谷歌Pixel 6 Pro GA03149-US进行了快速拆卸,这是一款支持5G毫米波和Sub-6的美国型号手机。

与我们一直在研究的加拿大型号相比,美国型号具有三星毫米波射频收发器Exynos RF 5710。因此,三星是5G NR毫米波蜂窝芯片组的第二个硅供应商,仅次于高通。TechInsights将为我们的移动射频分析用户创建一系列关于Exynos RF raybet正规么5710的逆向工程报告。

我们还在美国手机中发现了村田毫米波模块SS1707051。我们目前正在确认里面的骰子。

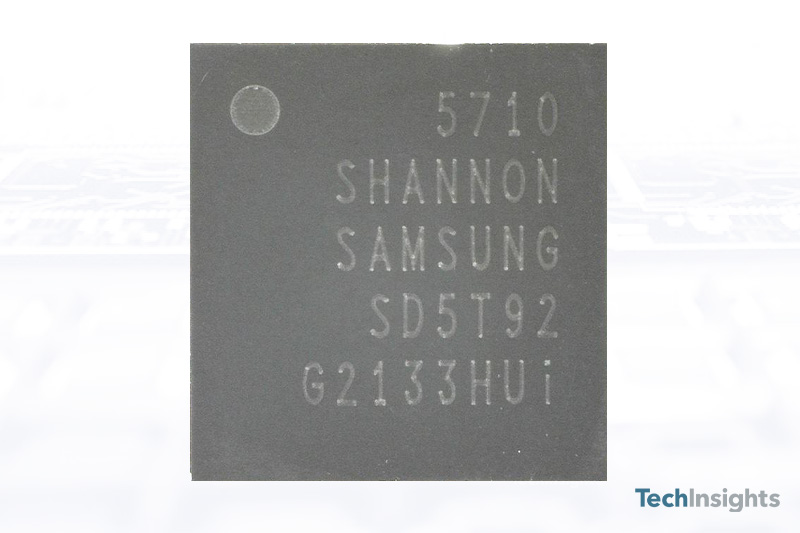

三星毫米波射频收发器Exynos RF 5710

图7。三星毫米波射频收发器Exynos RF 5710

村田毫米波模块SS1707051

图8。双毫米波天线模块从村田
上面的图像,显示标记,是有源天线包含毫米波电路和贴片天线阵列。
