谷歌Pixel 6 Pro中5G无线电的测试
贡献作者:Radu Trandafir
9月初，我们一直在琢磨关于三星5G调制解调器的传闻，该调制解调器预计将以尚未发布的谷歌Pixel 6的5G实现解决方案的形式出现在美国海岸。
现在我们已经有机会检查了几款Pixel 6 Pro手机，我们可以肯定地说这是真的:谷歌推出了一款Pixel手机来统治所有的Pixel手机(也就是Pixel手机)。谷歌Pixel 6包括:
- 一个全新的创新谷歌Tensor SoC(谷歌与三星的各种贡献设计和架构，老实说:TechInsights所进行的谷歌Pixel 6 Linux内核的设备树文件系统分析显示谷歌GS101 Tensor处理器的一些块与Exynos共享)
- 三星开发的完整5G无线电解决方案(从调制解调器到天线);这将是美国市场的第一次，直到现在，美国还没有没有高通调制解调器的主流5G手机!
- 很多摄像头和更多的东西
谷歌Pixel 6 Pro拆卸分析
下载下面的拆卸分析概要谷歌张量应用处理器的独家高分辨率bpoly模照片．
现在Oppo正在考虑为高端手机开发自己的SoC解决方案，预计在2023/2024年的某个时候日经指数——高通在智能手机市场的主导地位似乎正在减弱。
谷歌Pixel 6 Pro的5G无线电内部工作原理，非美国版本
图1所示。三星5G调制解调器，标签为Shannon A5123(#3)。
图2。在调制解调器的右侧可以看到FR1 (sub-6 GHz)收发包(#4)，标签为三星香农5511。
图3。非美国版本的Pixel 6 Pro手机中缺少FR2 (mm波)收发包。
美国型号谷歌Pixel 6 Pro的FR2/mmWave特定组件

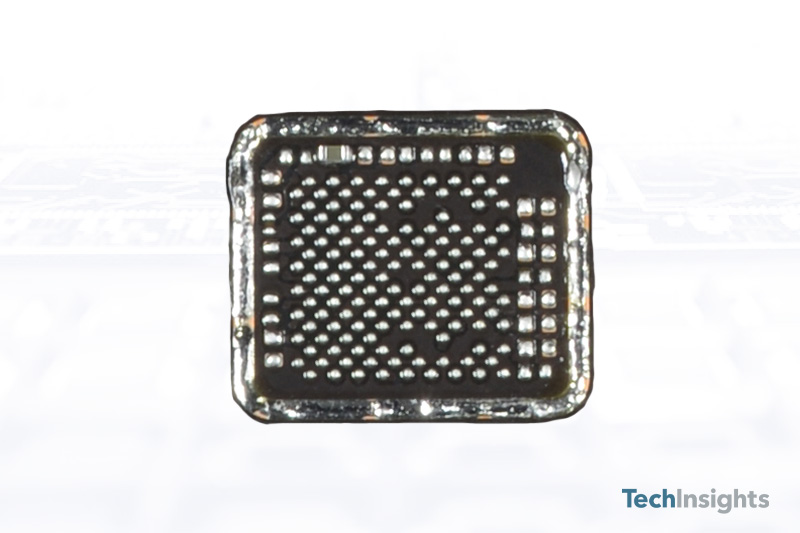

图4。三星5G FR2 (mm波)中频收发器，在这里标记为香农5710。

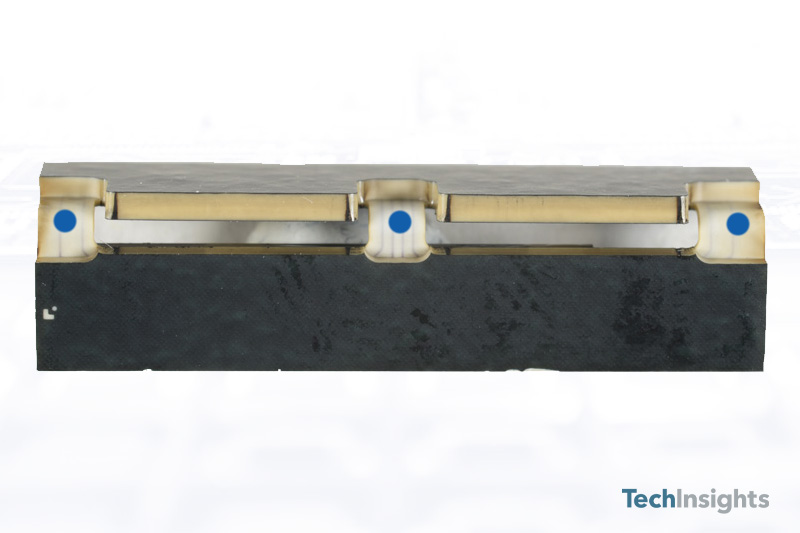

图5。Pixel 6 Pro(美国型号)-由村田公司生产的双毫米波天线模块。除了它的双模块性质外，它的外观与我们在iPhone 12和iPhone 13中看到的Murata/LSI AiP模块非常相似(虽然使用QC模具!)

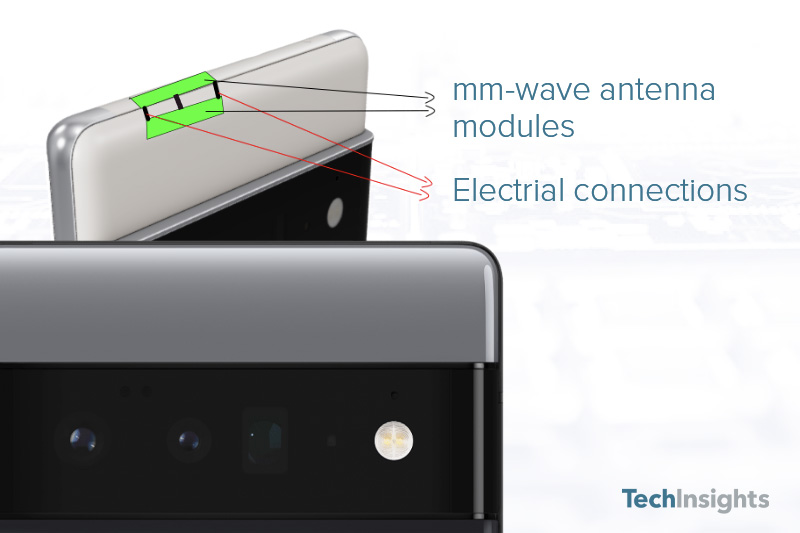

图6。显示天线模块相对于谷歌Pixel 6 Pro外壳的位置。
图7。显示位于谷歌Pixel 6 Pro内部的天线模块。三个相互连接的部分很容易看到。
评论和意见:
高级功能块似乎类似于Qualcomm的解决方案:一个调制解调器包提供两个分支(FR1和FR2)及其相应的收发器解决方案(见图1)。
包装天线(AiP)由双天线包组成，其中FR2收发器位于一个PCB上，通过FFC(扁平柔性电缆)连接到FR2中频收发器(Shannon 5710)。
预计所有的硅都是三星的，可能会有类似于我们在高通设计中看到的功能。当我们分析高通AiP QTM525和QTM535时，我们注意到AiP中有更多的FR2 FE收发器，而不是天线阵列所需要的。这意味着它可以像Pixel 6 Pro那样实现级联天线阵列，其中有源组件和一个天线阵列位于一个模块上，连接到另一个模块，即无源天线阵列模块。

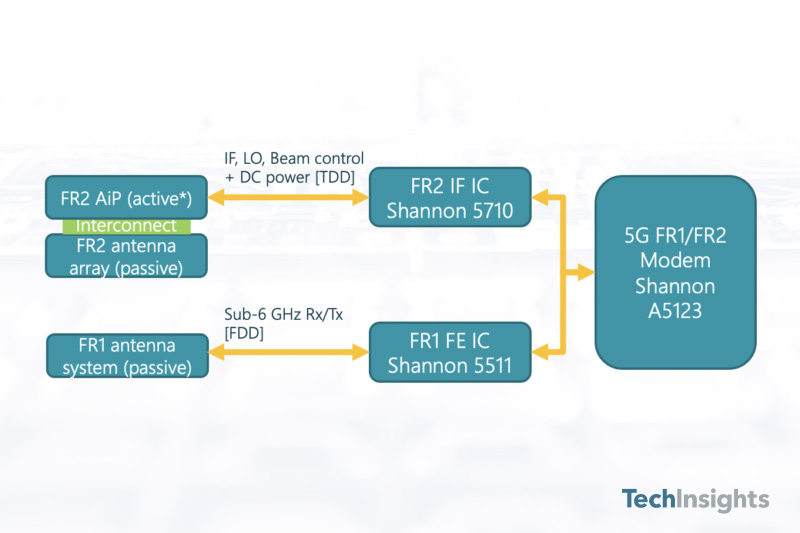

图1:谷歌Pixel 6 Pro(美制)5G无线电高级框图
(*)期望该模块包括mm波收发器与PA和LNA，以及用于波束转向和PMIC的控制电路，能够驱动两个双极化天线阵列，如QC SMR525。
