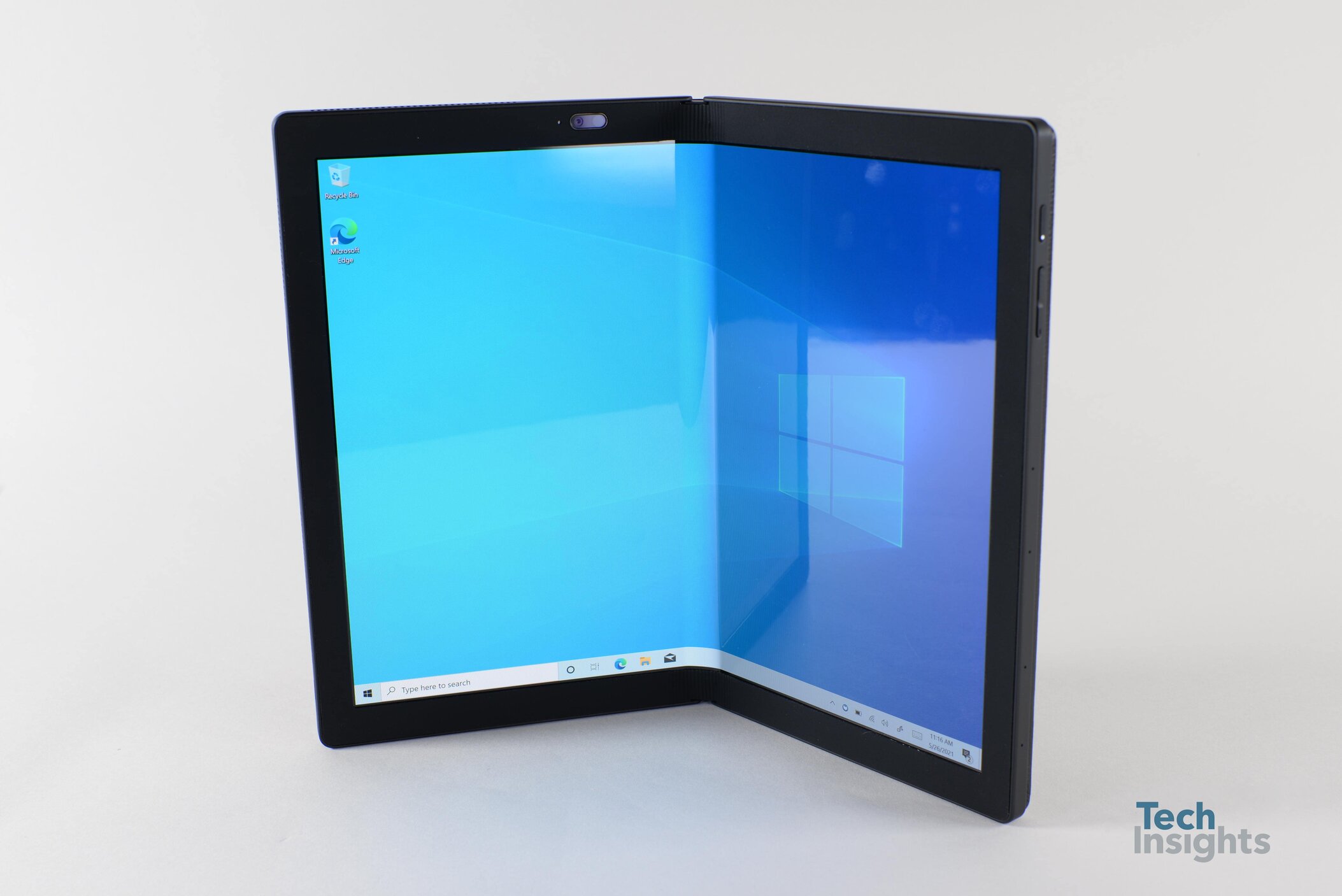

拆卸:联想ThinkPad X1折叠笔记本电脑

拆卸:联想ThinkPad X1折叠笔记本电脑

可折叠的电子数量增长,但总体上仍然是一个利基市场。

消费者感兴趣的技术,但使用可折叠的实用电子产品是没有被海浪。

同时可折叠的智能手机已经发展了很长一段时间,包括最近推出了三星Galaxy Z折叠5 g手机,可折叠笔记本电脑和平板电脑更罕见。

然而,有一些已经在市场上如联想ThinkPad X1褶皱。

TechInsights最近的拆卸笔记本电脑判断技术被用于电力设备以及其5 g组件和触摸屏控制。

下面是部分深入进行的拆卸。

总结分

• 13.32英寸的AMOLED, 2049 - 1536像素
• 8 GB LPDDR4x更快
• 固态硬盘
• 英特尔3 ghz五芯、应用处理器

目标市场:,消费者

发布:2020年11月

定价:2499美元

可用性:在世界范围内

主板

主板的联想ThinkPad X1折叠房屋的主要大脑平板包括英特尔3 GHz五芯应用处理器平台和多片8 gb移动LPDDR4x SDRAM控制器中心从SK海力士内存。在董事会的其他组件包括:

• 圣微电子的32位Arm Cortex-M0单片机
• 德州仪器公司8同步降压稳压器,LVCMOS时钟发生器和USB的死伤c型多路复用器
• 瑞昱与DSP的音频放大器和音频编解码器
• NXP半导体的USB PD和c型开关
• USB信号开关二极管(aapl . o:行情)。
• 从华邦电子串行闪存

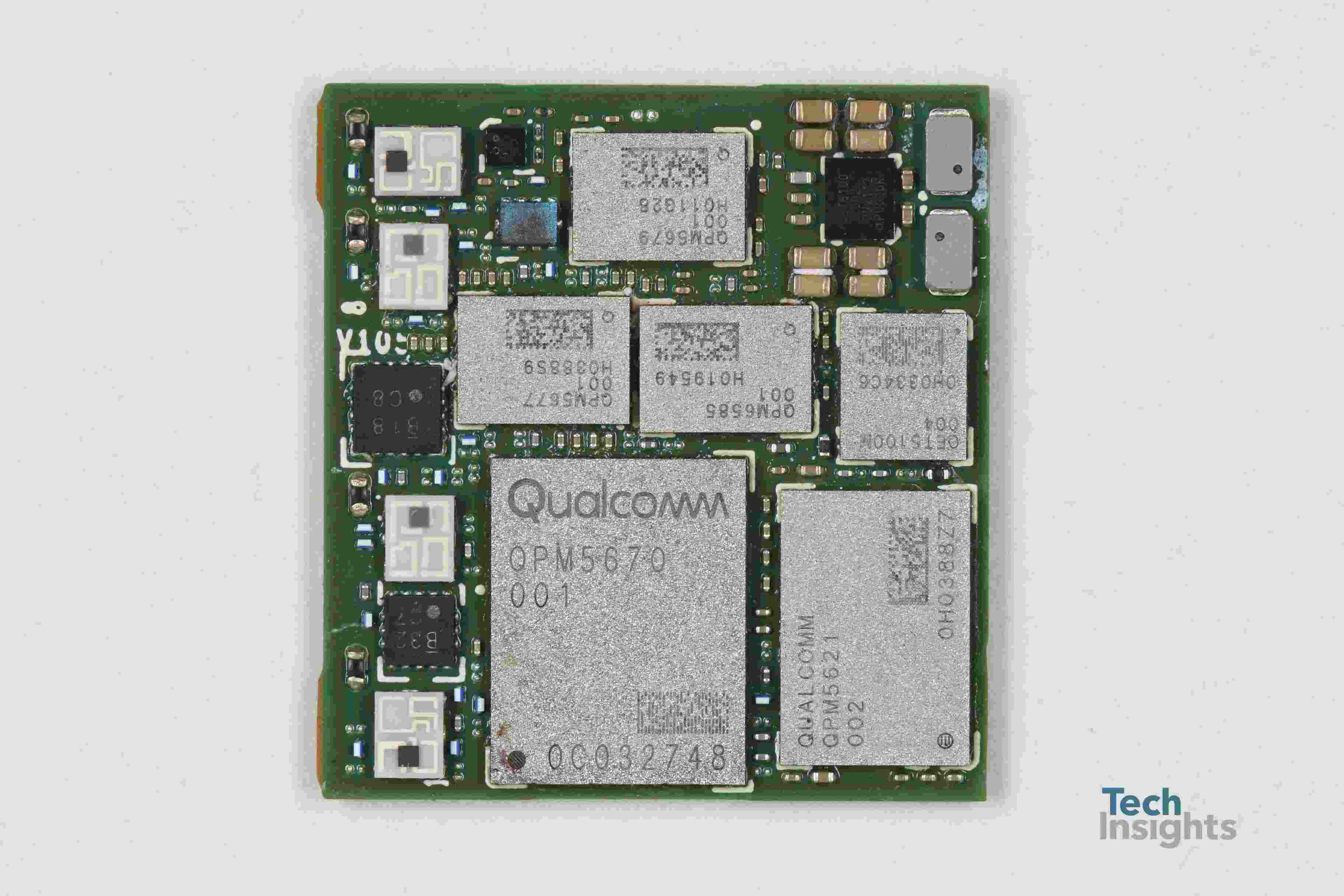

5 g的董事会

5克板房屋的主要通信技术允许ThinkPad X1褶皱通过细胞连接到互联网。板上的主要部件是:5克从高通NR n79前端模块;从高通5 g包络功率跟踪;从高通磅前端模块;从索尼DP4T天线开关和RF开关;射频开关从Qorvo;和一个GPS / GLNSS放大器英飞凌。

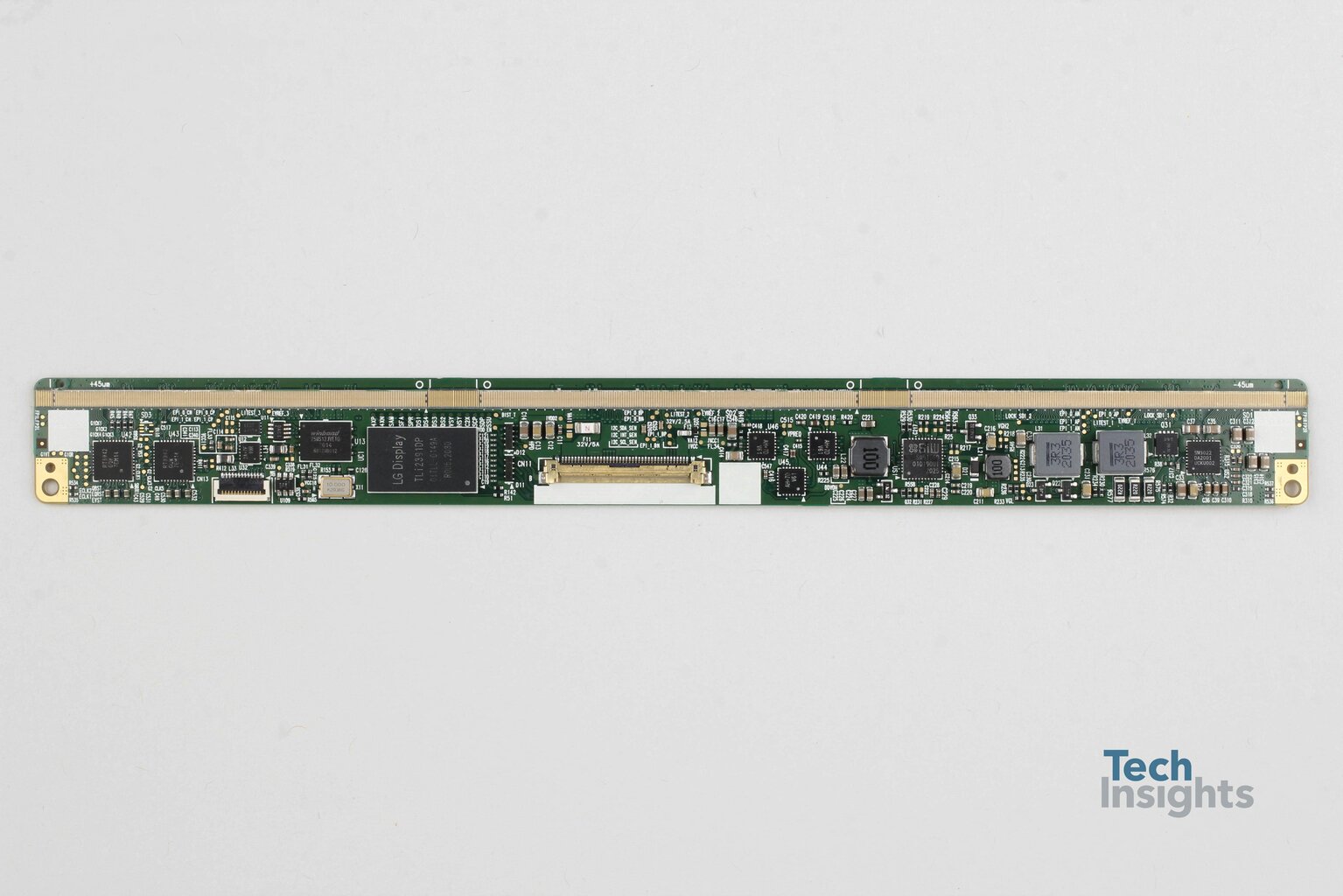

显示板

触摸屏显示控制的显示板内的ThinkPad X1褶皱。董事会的主要组件包括:

• Semtech各自含蕴的ESD保护
• 硅的显示器电源管理工作
• LG显示器的时间和内存控制器
• TI programmable-delay监控电路和温度传感器
• 圣微电子的串行EEPROM作为
• RichTek的双重800毫安降压转换器
• 华邦电子的串行闪存

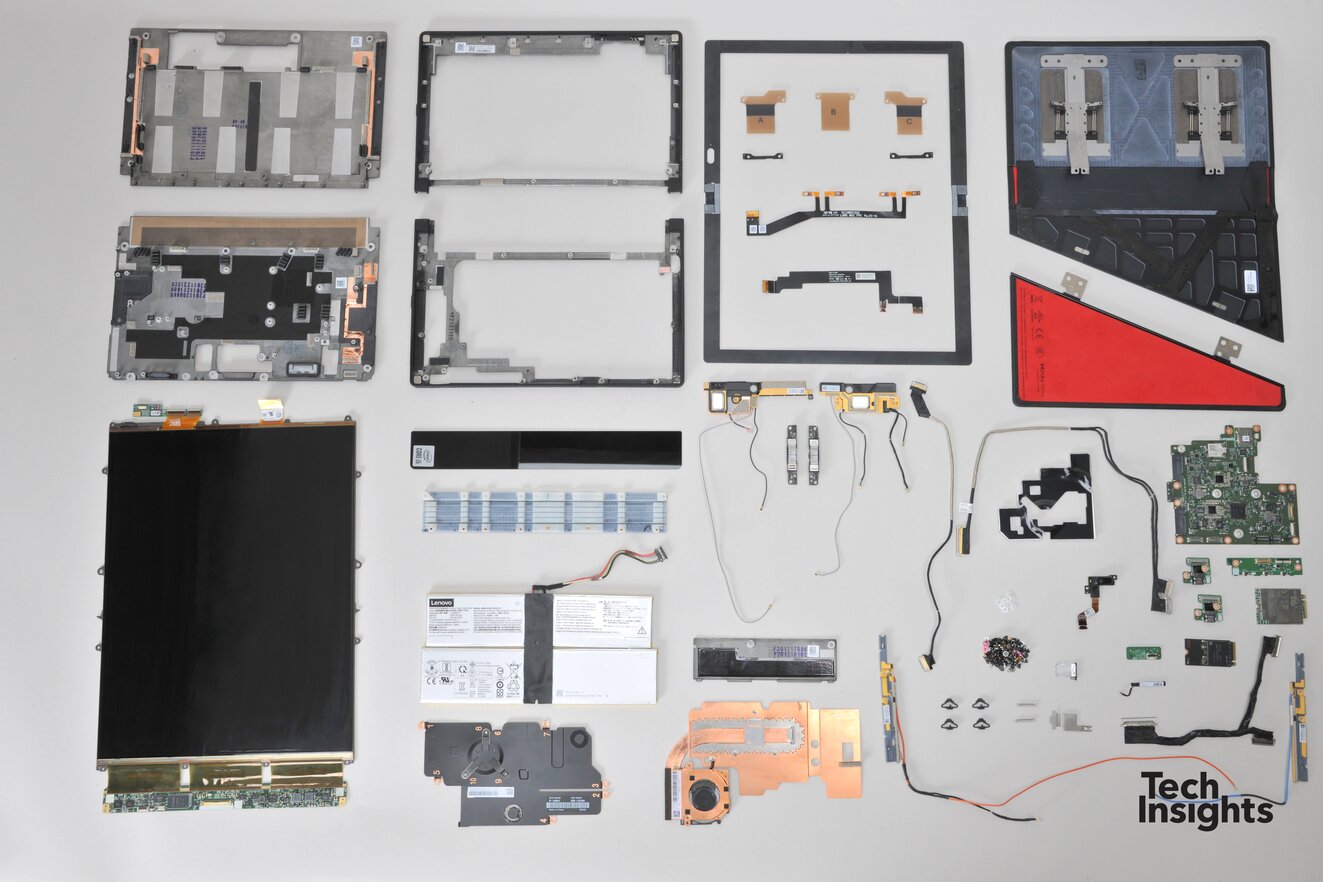

主要组件

• 235.10美元——显示/触摸屏子系统——LG显示器(数量:1)
• 166.57 - 3 ghz五芯应用处理器,英特尔(数量:1)
• 100.78 - 5 g子系统——富士康(数量:1)
• 47.32美元- SSD子系统SK海力士(数量:1)
• 33.43美元-电池子系统Simpio技术(数量:1)
• 31.03美元-多片记忆- 8 GB移动LPDDR4X SDRAM SK海力士(数量:1)
• 16.21美元——外部外壳(数量:1)
• 7.90美元- wi - fi / BT子系统英特尔(数量:1)
• 7.77美元——个人累积FR4 / HF - Unitech印刷电路板(数量:1)
• 7.74美元- 5 MP前置摄像头子系统菊苣电子(数量:1)
