一个Ultra-Wide-Band装置比较
像蓝牙,超宽频是一种近距离、低功耗、同通讯技术,其主要目的是为位置发现和设备等。然而,超宽频提供了多种不同的功能,快速和可靠的文件共享功能和安全等事务。
杰斐逊蔡
三星SmartTag +
周四晚上,我通常喜欢普通的意大利辣香肠比萨饼从我最喜欢的地方。然而,几天前,我做了一个错误…
披萨外卖的家伙在我的门外时几天前,当然这对我来说是完美的时间失去了我的钱包。我斜在我的记忆中,试图记得的东西放哪里了。几乎承认失败,在这一点上,我想我必须经历的耻辱告诉送比萨饼的人我不能支付我的披萨。
幸运的是,我的智能手机能够通过种植跟踪器跟踪其行踪。该跟踪器使用超宽乐队(超宽频)技术。
订阅TechInsights博客
加入我们的列表来直接在你的邮件获得最新的博客文章。
这个博客,我们很高兴地看着NXP SR040超宽频transceiver-processor死,从三星EI-T7300 (SmartTag +)。

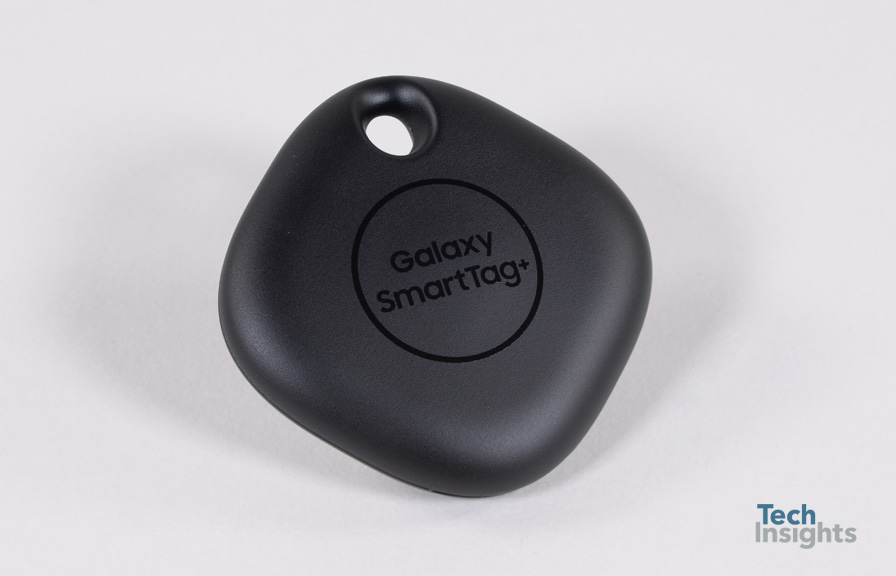

图1所示。三星EI-T7300 (SmartTag +)
NXP半导体SR040设在QFN包包括一个电线连着引线框死。这些测量的关键维度,随着晶体管的观测特征,表明SR040死使用台积电的40纳米CMOS工艺。

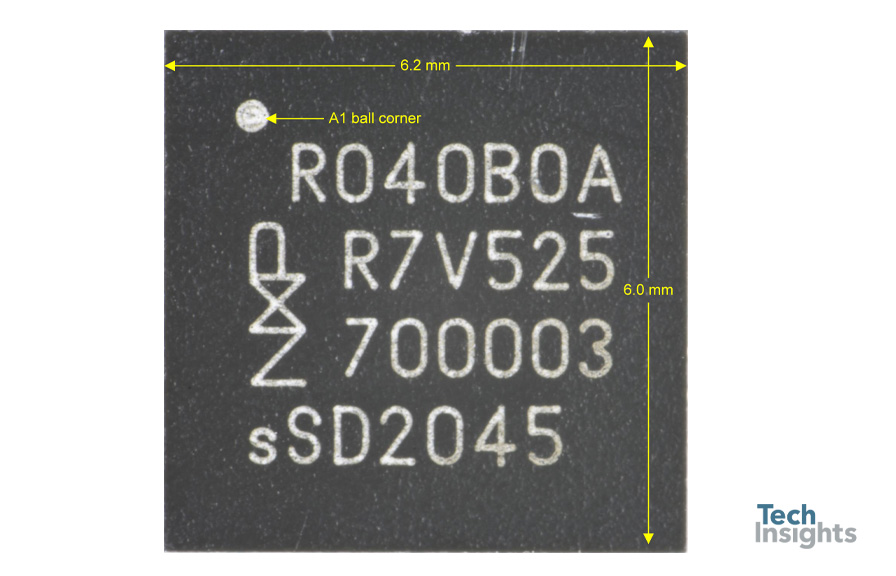

图2。NXP半导体SR040
SR040死亡由超宽频analog-front收发器,电源管理电路,几个SRAM的记忆,一只手臂皮层CPU、和几个GPIOs。

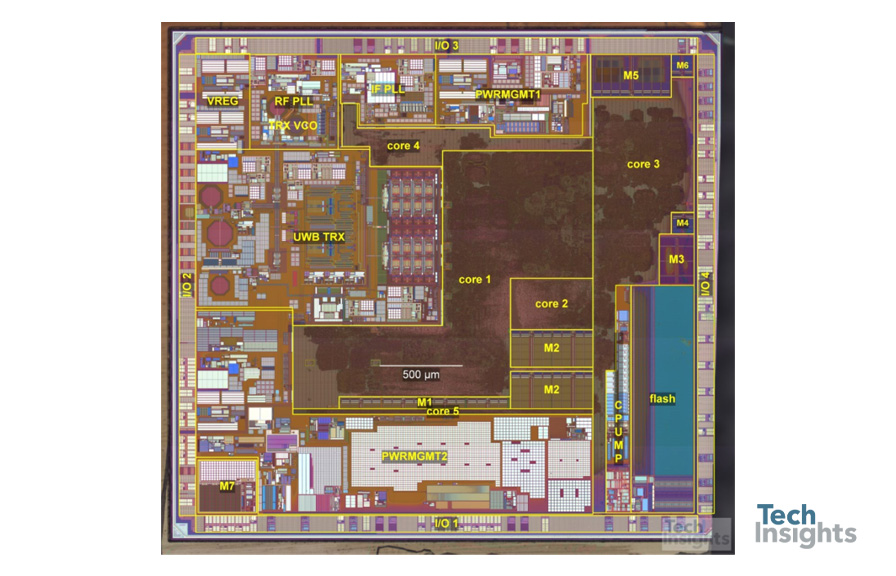

图3。NXP半导体SR040模具照片
让我们在超宽频带analog-front-end收发器。

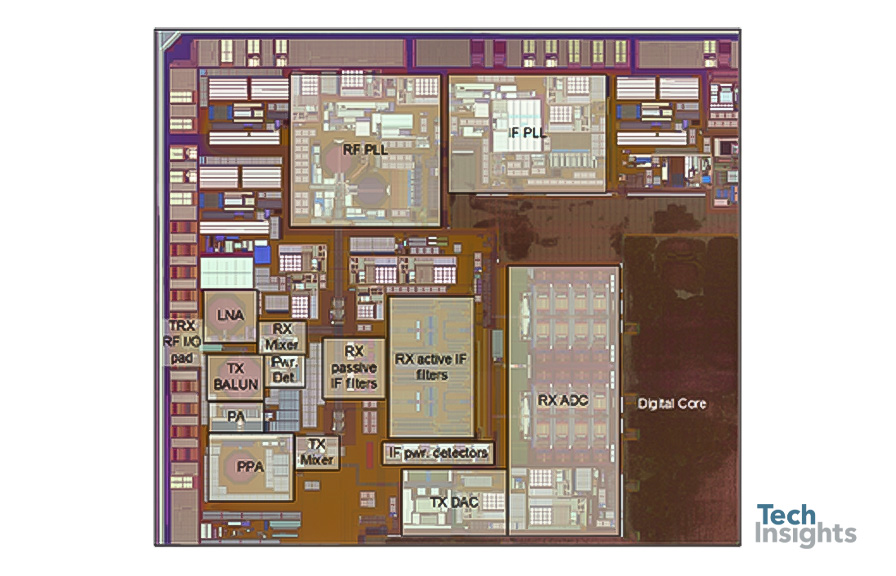

图4。超宽频analog-front-end收发器
超宽频收发器宏可以分为两半。的下半部分,我们发现射频信号通路,而射频如果锁相环在上半部分。一个射频接收机和发射机之间的焊盘是共享的。
接收路径包括放大器的输入匹配电路,RX正交变频技术混合器一双被动过滤器,一双有源滤波器组成的两个二阶阶段,最后,一双分时与每个包括逐次逼近ADC sub-ADCs。
TX DAC的传输阵容由组成的两级联sub-DACs, upconverting TX混合器,功率放大器,变压器变压器。
射频锁相环包括相同L-C tank-based振荡器。附近的生成正交接收机所需的阶段振荡器和使用微分共面传输线发送到目的地。器使用相同的两个阶段。自从如果发射机不是正交的,因此必须产生的射频锁相环相位调制和信号在混频器的印象。“变形金刚”的RX ADC和DAC的时钟生成在如果锁相环,包括三级,微分CMOS环形振荡器。

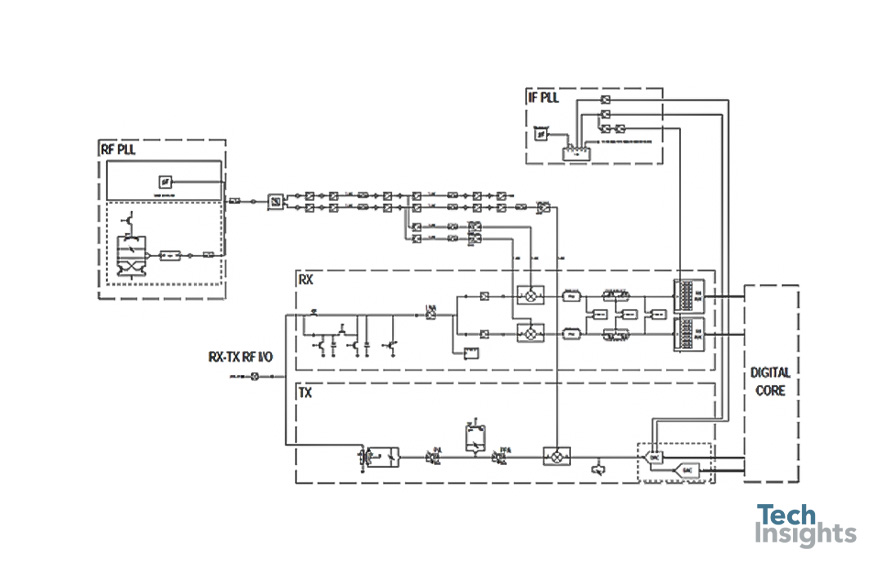

图5。电路分析

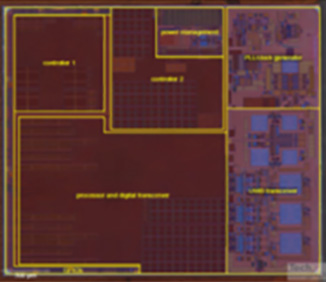

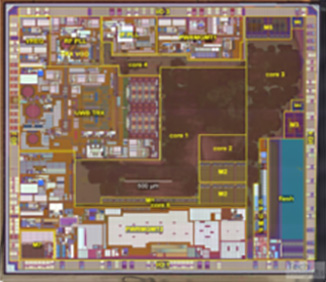

现在让我们做一个快速功能NXP SR040超宽频与之间的比较苹果U1超宽频(TMKA75死),这是来自苹果AirTag。
 |
 |
|
|---|---|---|
| 模具制造商/设备 | NXP SR040 | 苹果U1 (TMKA75) |
| 模大小(密封) | 3.09 x 3.33(10.29毫米2) | 2.97 x 3.27(9.71毫米2) |
| 超宽频收发器和锁相环 (毫米2- %的死) |
1.8毫米2- 18% | 2.8毫米2- 29% |
| 电源管理 (毫米2- %的死) |
2.7毫米2- 27% | 0.4毫米2- 4% |
| 权力核心和嵌入的记忆中 (毫米2- %的死) |
3.6毫米2- 37% | 5.5毫米2- 57% |
| 铸造和过程生成 | 台积电,40纳米CMOS | 台积电,16 nm FinFET |
| 数量的金属层 | 8(1 7铜、铝) | 13(12铜、1) |
除了这两个设备也有类似的模具尺寸和台积电的铸造,他们是非常不同的。例如,SR040的超宽频收发器和电源管理占据了45%的苹果U1的死,只有33%。的处理器和内存区域,它占据了37%的死亡SR040和57%的苹果U1。SR040过程一代的40纳米,用8金属层形成,而苹果U1过程一代16 nm和使用13金属层形成。
简短的总结总结的两个设备采用超宽频通信标准用于跟踪对象。
今天,我们仍在UWB-based技术发展的早期阶段,和数据隐私和效率等问题需要改善,今天,我们知道超宽频是用于替换车钥匙或找到我的钱包,但在未来它可以几乎接口和与我们的“智能”设备跟踪重要对象。放心,Techinsights永远是监控这些新设备。
