在摩托罗拉Moto X30 Pro上发现了三星ISOCELL HP1
济(Shukri
TechInsights刚刚收到了摩托罗拉Moto X30 Pro (XT2241-1)智能手机，并对其广角后置摄像头进行了分析，确认了三星HP1。
HP1是一个200 MP, 0.64 μ m像素间距堆叠，背光ISOCELL CMOS图像传感器(CIS)。HP1代表三星的3理查德·道金斯继50 MP JN1和JNV传感器之后，TechInsights观察到的传感器像素间距为0.64 μ m。HP1传感器的尺寸为11.83 mm x 8.97 mm，像素阵列为10.58 mm x 7.96 mm，有效区域对角线为13.25 mm。
堆叠的HP1图像传感器在模具的右侧和左侧有两个行选择TSV块，与粘合垫相邻，一个列出TSV块位于模具的底部，如图1所示(红色箭头)。观察到的模具标记(图2)表明这是一个S5KHP1SP传感器。

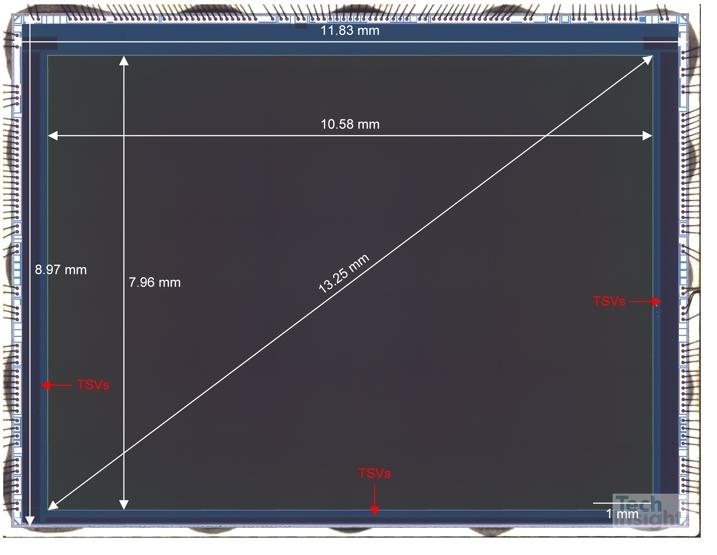

图1。ISOCELL HP1模具照片

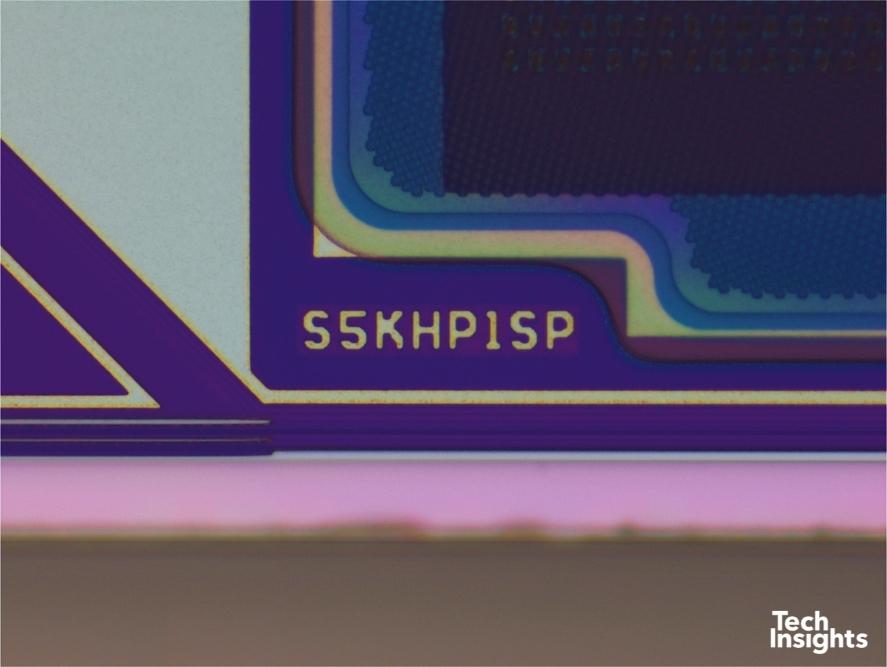

图2。iscell HP1模具标记
脂鲤2像素的色度
TechInsights已经确认HP1使用了利乐2Pixel Chroma(或每个颜色滤镜4 x 4像素组)，这代表三星首次实现如此大的颜色滤镜阵列(CFA)马赛克。相应地，HP1 CFA间距为2.56µm。
如图3所示，4×4 Chroma与据报道用于低光照条件下成像的4×4像素分仓一致，分辨率为12.5 MP。据报道，HP1支持4×4 CFA的2×2去马赛克输出，该输出在堆叠ISP芯片中处理，用于中间照明条件，有效分辨率为50mp。
图3。ISOCELL HP1 4 x 4 CFA
自动对焦
对于自动对焦，HP1使用了一个双超级PD相位检测自动对焦通过两个并行的2×1片上透镜(OCL)策略实现，如图3所示。这有助于2×2片上镜头(OCL)全方位PDAF方法，与其前身三星50 MP JN1观察到的方法相同。
即将到来的工作
TechInsights已经在HP1上推出了DEF分析。请继续关注techhinsights平台上的更多新闻和即将发布的图片。
