三星Galaxy S8拆装版(SM-G950W)

应用程序/基带处理器:盖乐世S7使用的是采用14nm工艺的高通骁龙820四核MSM8996芯片。这是一个成熟的部分，第一次出现在大约15个月前。我们对它的最新成本估计大约是40美元。第一次观察时，我们的成本估计约为57美元。这种价格侵蚀来自于正常的成本节约措施和利润率压缩。Galaxy S8搭载了采用三星电子10nm FinFET工艺的高通骁龙835八核MSM8998芯片。这是我们观察到的第一款产品，估计价格为60.50美元。这一价格明显高于MSM8996目前的预计价格，但仅略高于预计的上市价格。

相机/图片:Galaxy S7和Galaxy S8都配备了类似的双像素OIS 1200万像素后置摄像头。Galaxy S8的前置摄像头从Galaxy S7的500万像素提升到了800万像素。三星还增加了一个在Note 7上看到的虹膜扫描摄像头，而Galaxy S7上没有。因此，在改进的前置摄像头和虹膜扫描摄像头之间，我们看到这类产品的价格上涨了5.5美元。

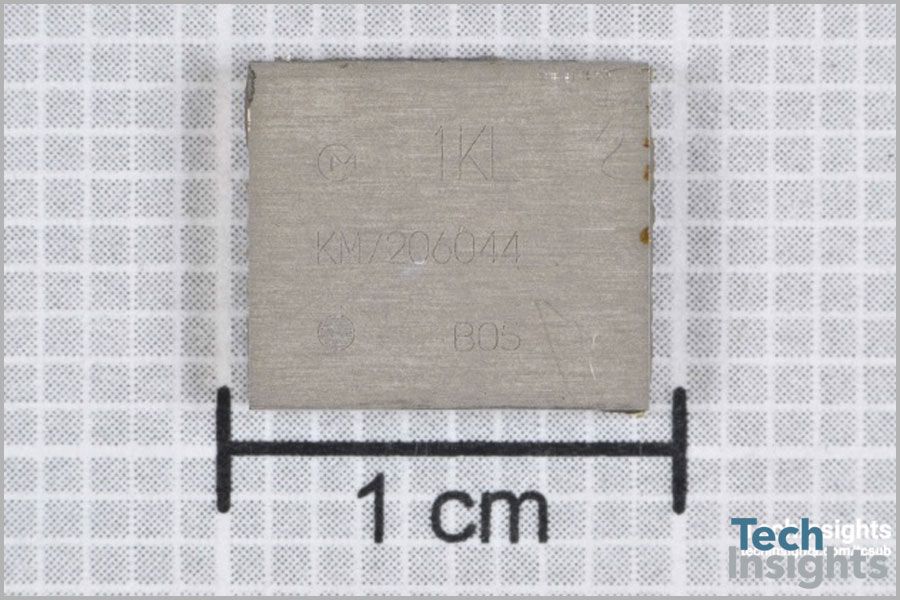

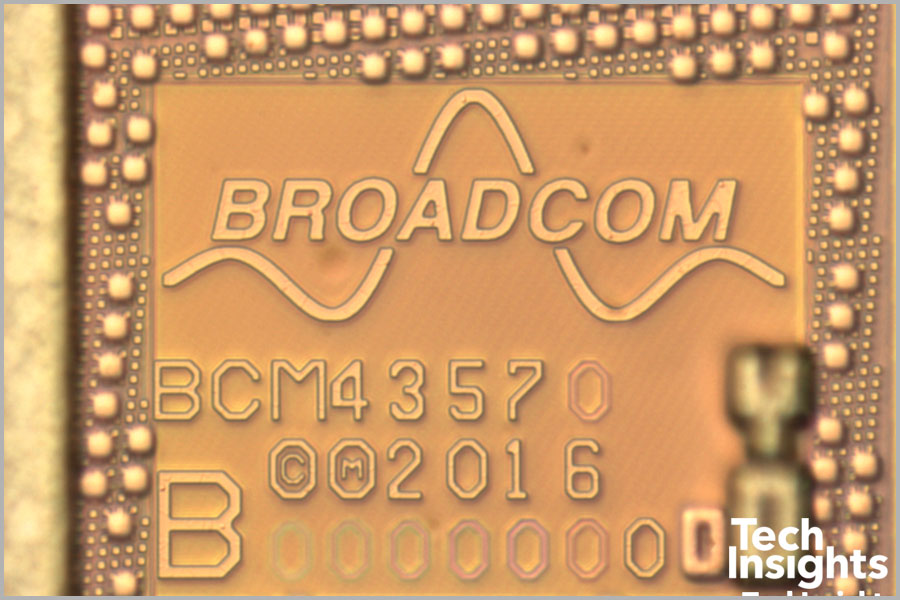

连通性:我们看到连接价格上涨了2美元，这主要是由于新的尖端Murata Wifi/蓝牙模块。它是第一个采用蓝牙5.0 LE。

显示/触屏:新的5.8英寸、2960x1440四像素+ SuperAMOLED显示屏是一个野兽。与盖乐世S7和盖乐世Note 7相比，在高度上增加了400行像素(总共增加57.6万像素)。与Note 7一样，它是双面显示屏，而Galaxy S7是平板显示屏。它还内置了一个home键力触摸传感器。我们对这个显示器的快速估计是67.00美元。相比之下，Note 7售价55美元，盖乐世S7售价47美元。与Note 7相比，主要的成本因素是额外的像素和四像素技术。盖乐世S7的尺寸更小，边缘也更平坦，所以与之相比就不那么重要了。

收发器和信封跟踪电源

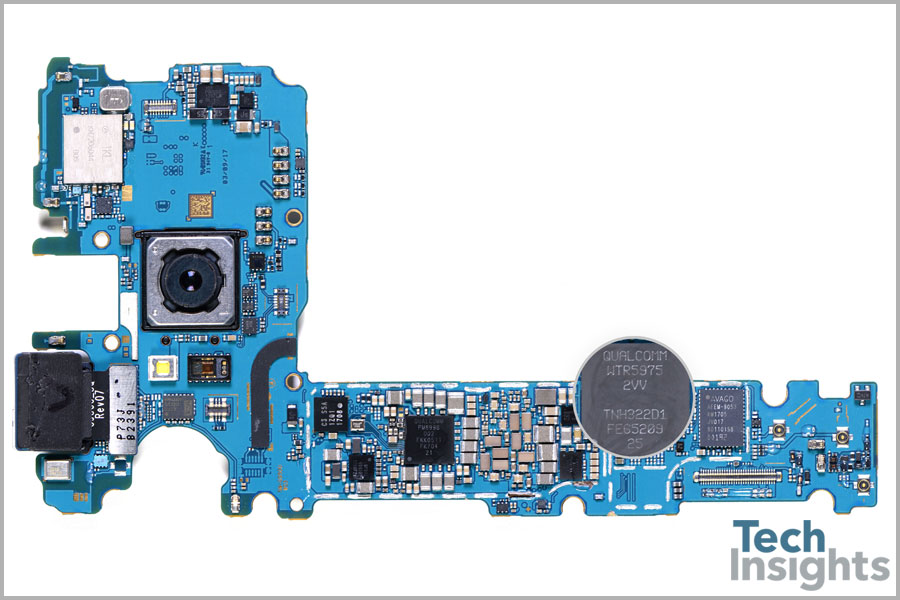

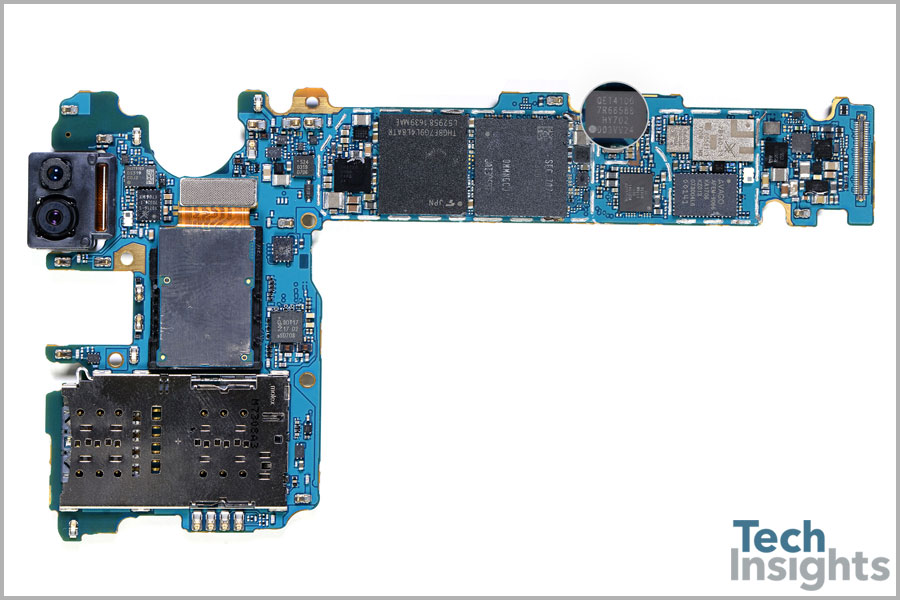

S8包含了我们所见过的第一款新手机设计上的胜利高通WTR5975千兆LTE收发器，以及新的QET4100包络跟踪电源。我们首先在移动LTE加密狗中观察到WTR5975。

WTR5975是骁龙835家族的一员。它是世界上第一款支持千兆级LTE、LTE- u和LAA的单芯片RF IC，支持5 GHz无授权频段。它支持高达4倍下行CA, 2倍上行CA，所有3gpp批准的频段，包括3.5 GHz频段42和43，以及单个收发芯片中的4x4 MIMO，极大地减少了支持高级CA和MIMO配置所需的占地面积。

WTR5975现在在我们的实验室里，因为我们已经在全面生产中提取了发射和接收路径上的电路设计。现在我们有了新的QET4100，我们将开始生产该设备的全芯片电路分析。请联系我们了解更多信息WTR5975和QET4100的产品简介副本．

前置摄像头

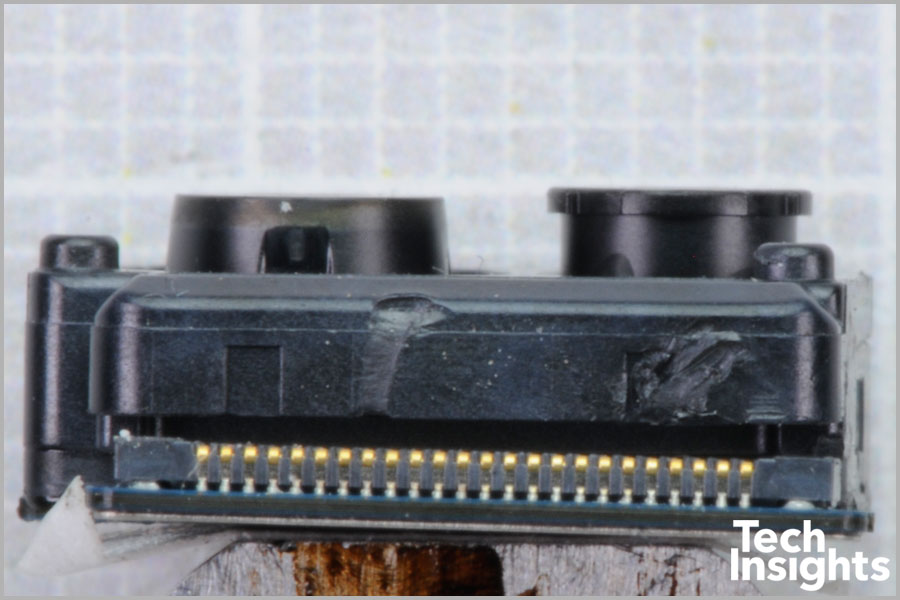

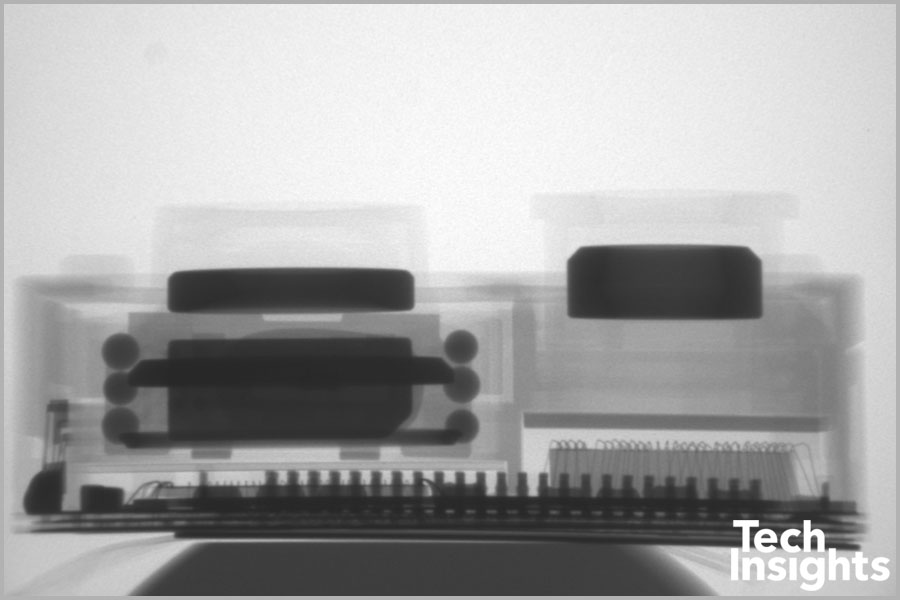

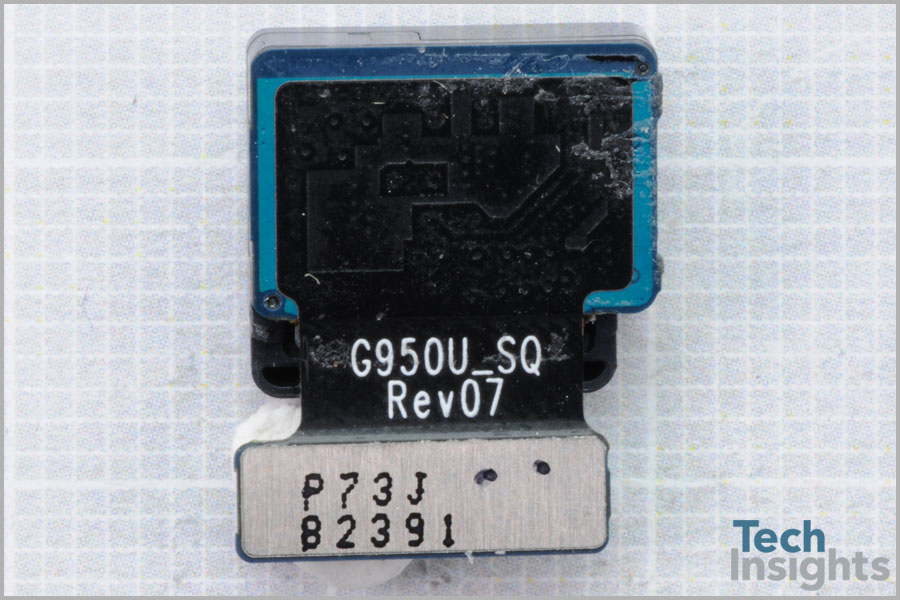

我们的实验室工作人员完成了这款800万像素的自拍相机的初步分析，它带有自动对焦和虹膜扫描仪，并被封装在12.5毫米x 11.3毫米x 5.1毫米厚的组件中。

这款G950W的自拍相机来自索尼。索尼通常不会在其背光小像素移动图像传感器芯片上使用传统的模具标记，但零件号一直是据报道是IMX320．IMX320是一个堆叠(Exmor RS) CMOS图像传感器(CIS)，模具尺寸为4.07 mm x 4.82 mm (19.6 mm)²)，像素间距为1.12µm。我们最初的发现表明它是一个传统的背光(Exmor R)芯片，但我们将做更多的工作来了解它是否是一个具有直接键连接(DBI)的堆叠(Exmor RS)芯片。

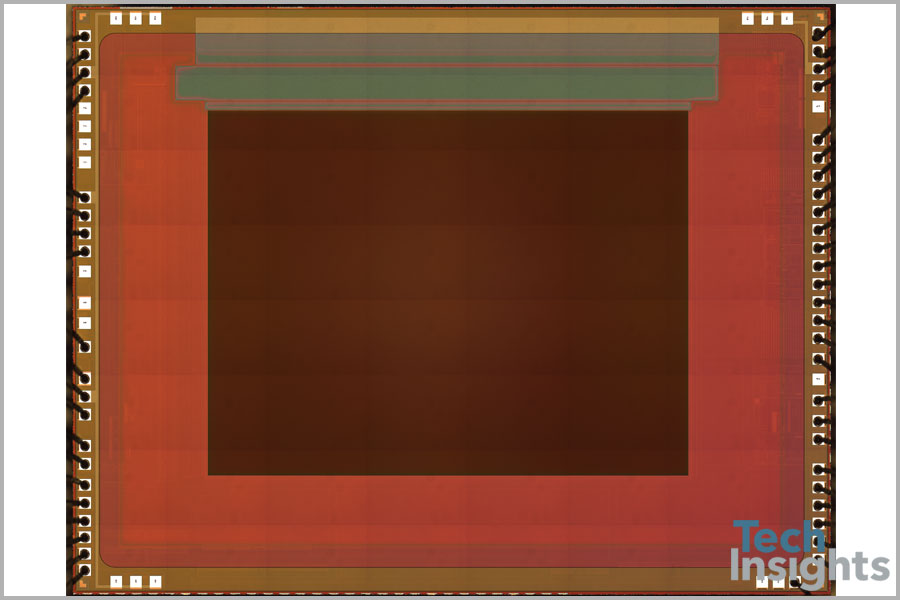

虹膜扫描芯片虽然采用了新的包装，但与我们在Galaxy Note 7上发现的芯片相同。虹膜扫描模具有“S5K5E6YV”模具标记，尽管内部有一些关于“V”是否可能实际上是“U”的争论。无论如何，模具标记与Note 7的虹膜扫描仪相同。该芯片是一个单片(非堆叠)背光CIS，具有4.63 mm x 3.55 mm (16.4 mm)²)模具尺寸和像素间距为1.12µm。更多详细信息可在我们的现货设备要点图像集和摘要报告(DEF-1609-801)．

当我们的实验室的结果出来时，我们会赶上后置摄像头的更新。

后置摄像头

Galaxy S8和Galaxy S8+都没有双后置摄像头。现在，这让我们很高兴，因为更容易估计主摄像头的成本，但三星没有效仿苹果和华为的双摄像头路线，这无疑是在这些旗舰产品上竖起了一面“旗帜”。由于没有后置广角摄像头，三星最终的材料成本减少了约12.50美元。

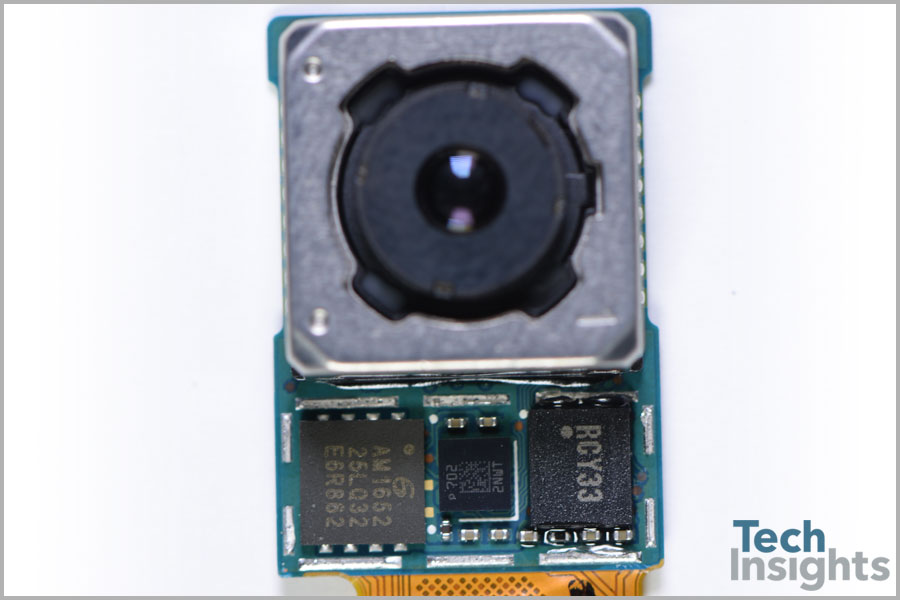

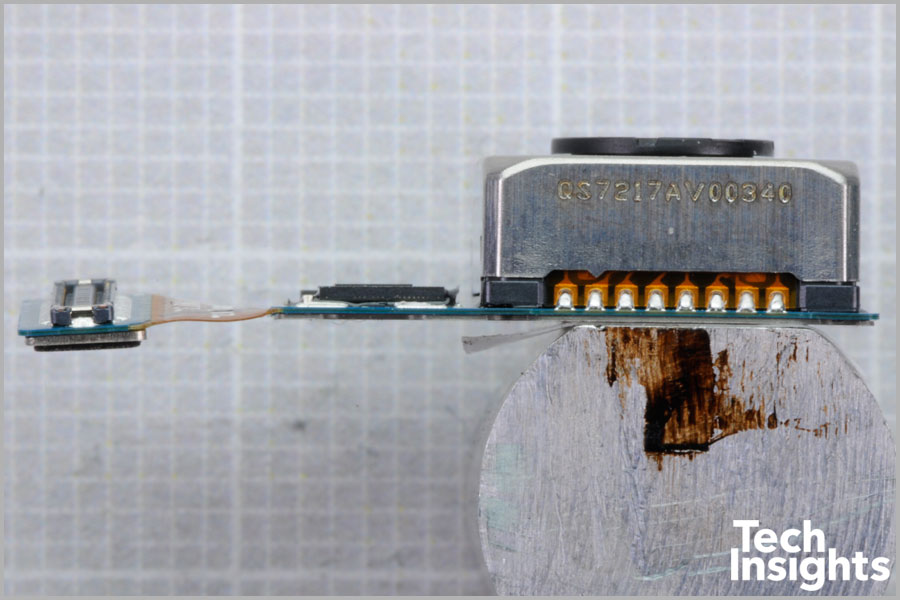

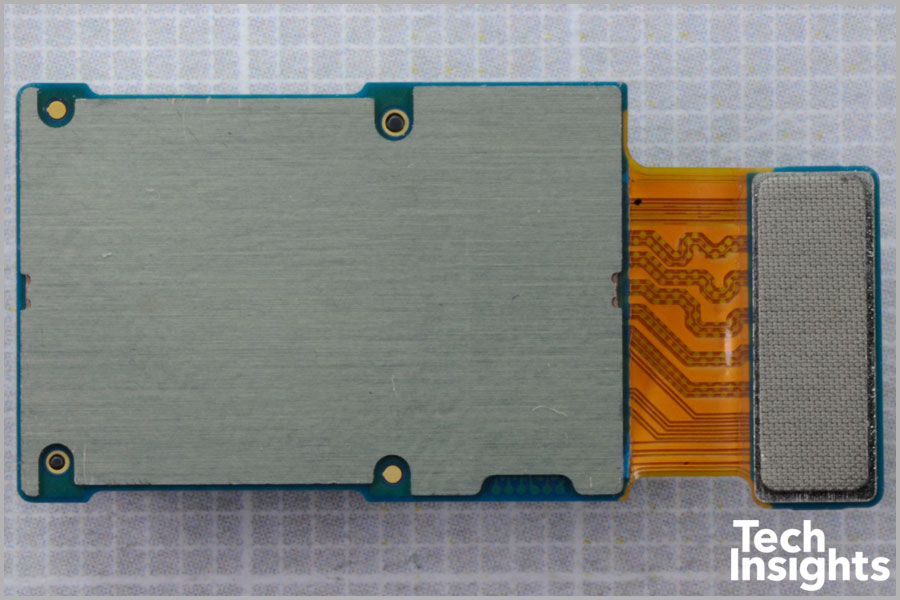

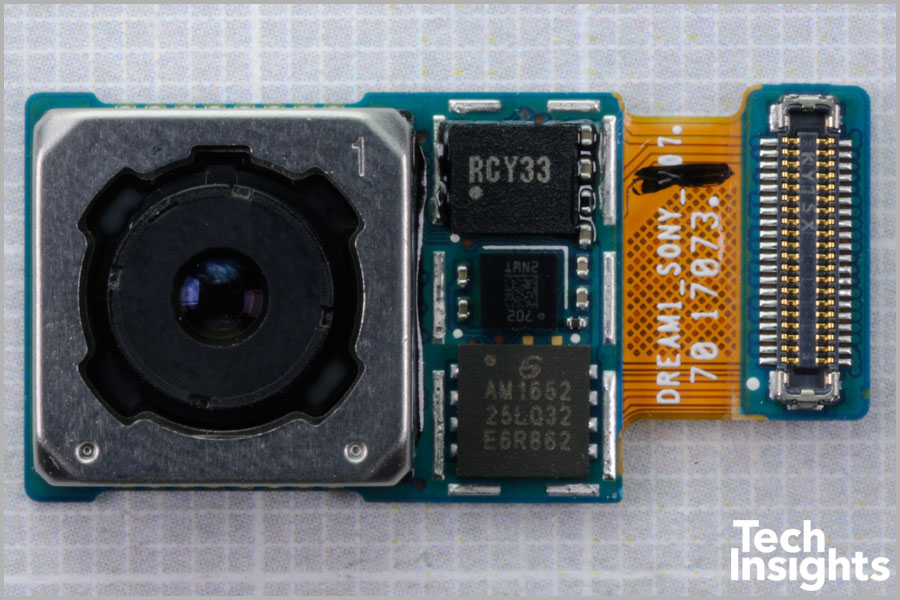

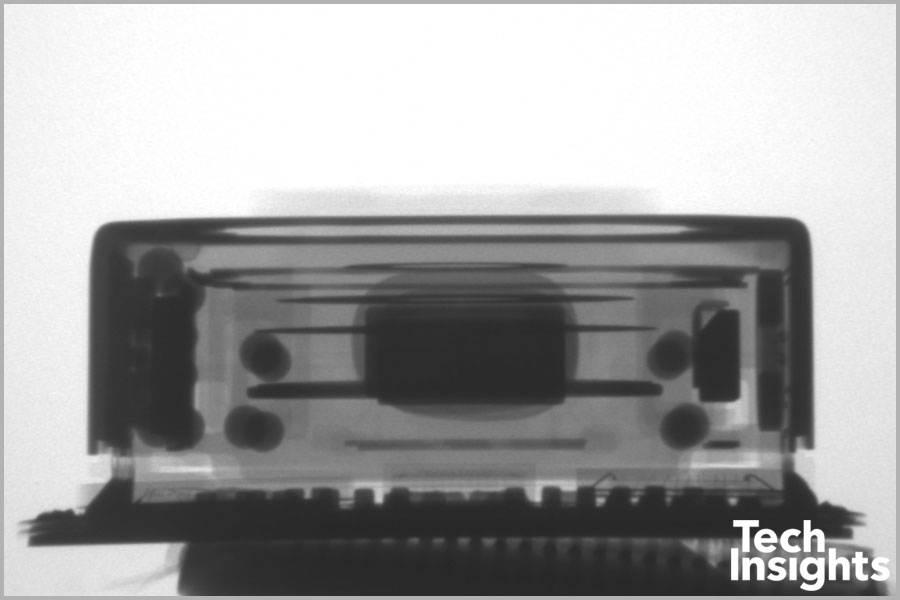

SM-G950W后置摄像头模块厚度为11.3 mm × 11.3 mm × 5.5 mm。它包含一个堆叠，背光(Exmor RS)索尼模具，模具尺寸为5.64 mm x 6.76 mm (38.1 mm2)。虽然这与Galaxy S7的索尼IMX260的模具尺寸相匹配，但我们确实看到了在模具水平上的一些小差异。按照SamMobile帖子这应该是索尼IMX333。我们预计它将类似于IMX260，但将执行更多的分析，以检查这款1200万，1.4万双像素CIS上的任何新的定制。

我们也预计很快会收到更多来自其他地区的Galaxy S8手机，其中应该包括三星S5K2L2(后置摄像头)和S5K3H1(前置摄像头)版本。这些细节将通过我们的图像传感器订阅服务发布。

惯性，压力和陀螺仪传感器

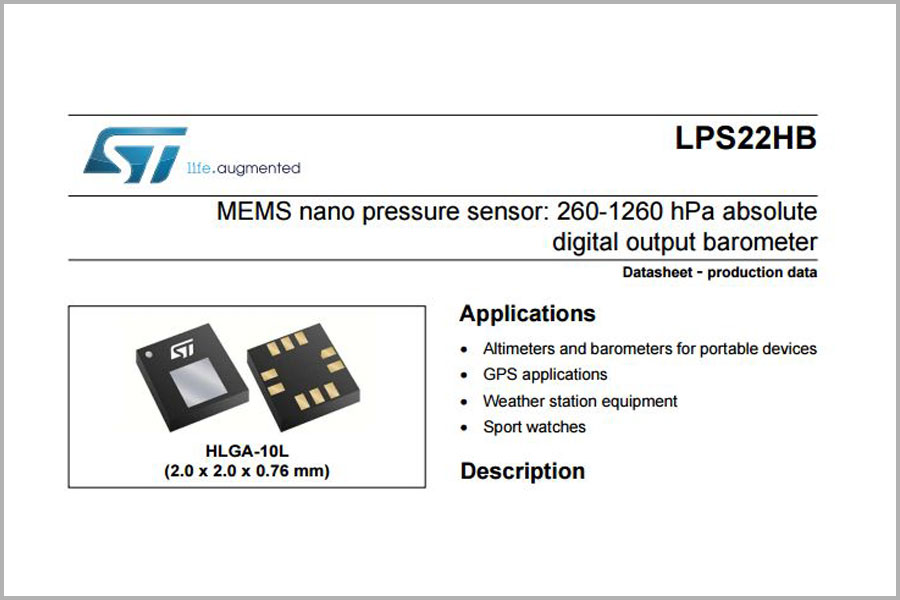

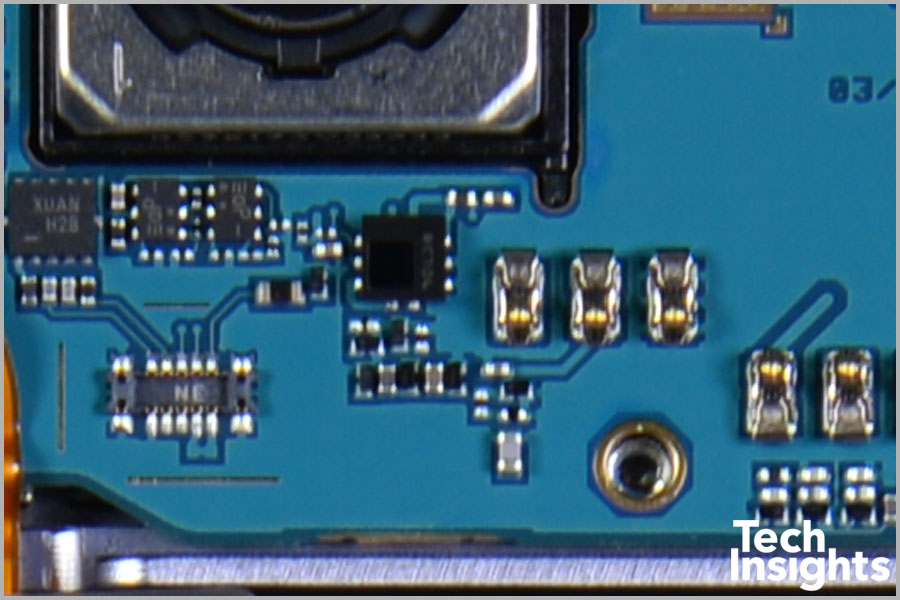

到目前为止，我们已经观察到意法半导体传感器在S8中的一些优势，首先是位于主图像传感器下方的LPS22HB压力传感器。

我们还看到了光学稳像陀螺仪，零件号为K2G2IS。

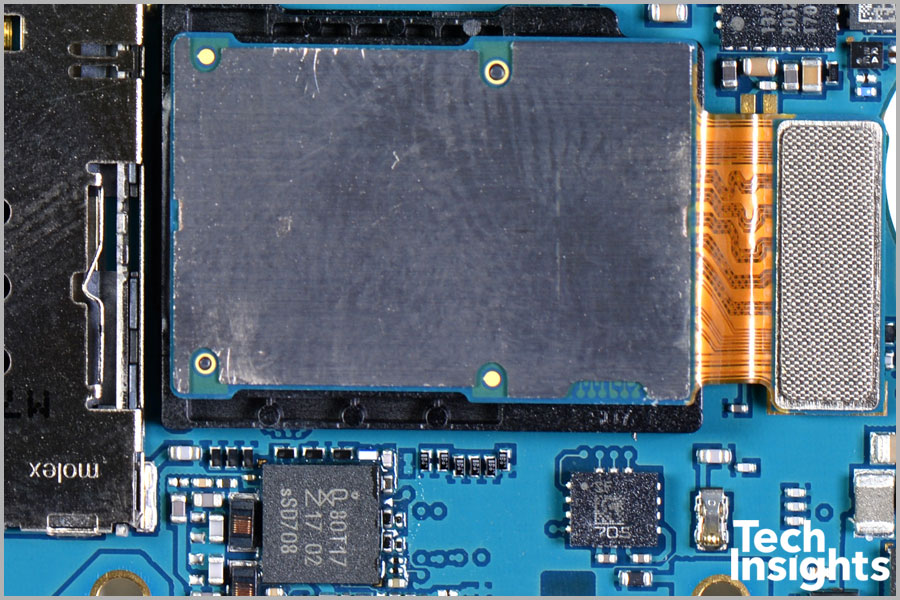

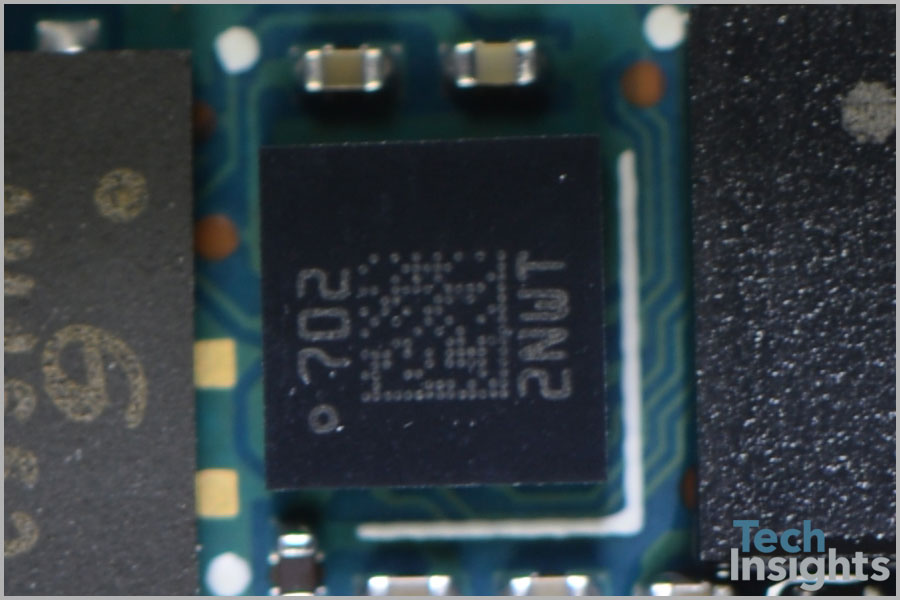

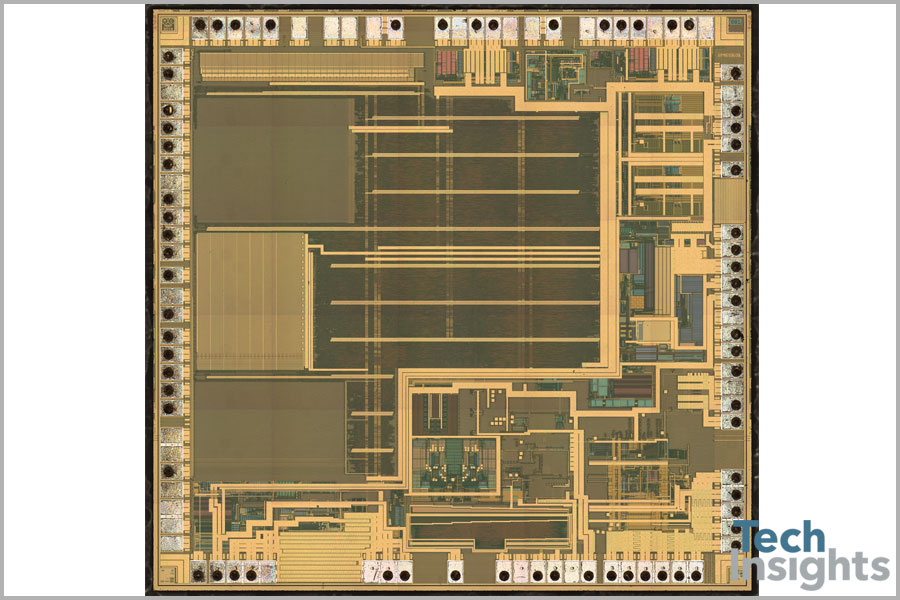

惯性传感器插槽也属于意法半导体，采用LSM6Dl 6轴惯性传感器，位于主摄像头的后面和正下方，在对面，挨着全新的NXP PN80T NFC控制器。

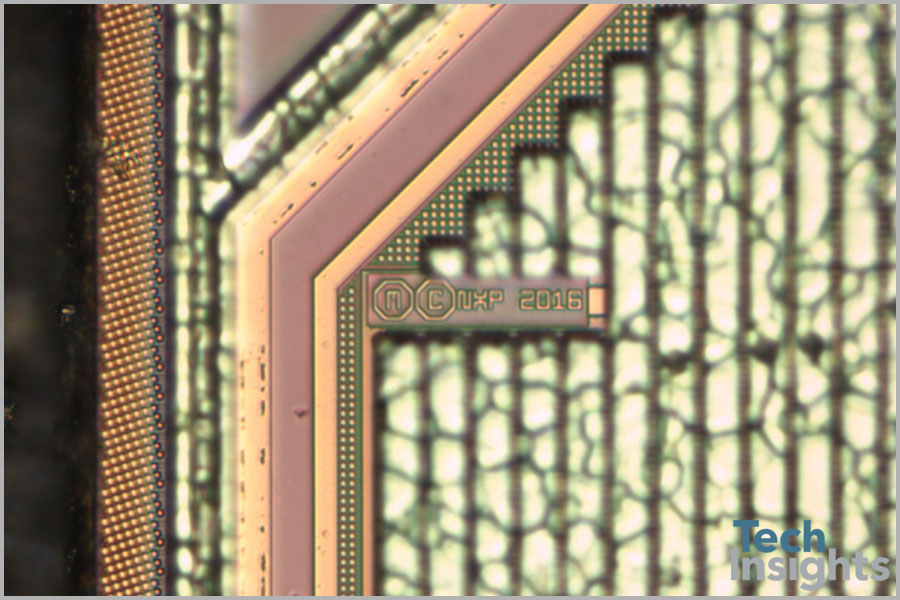

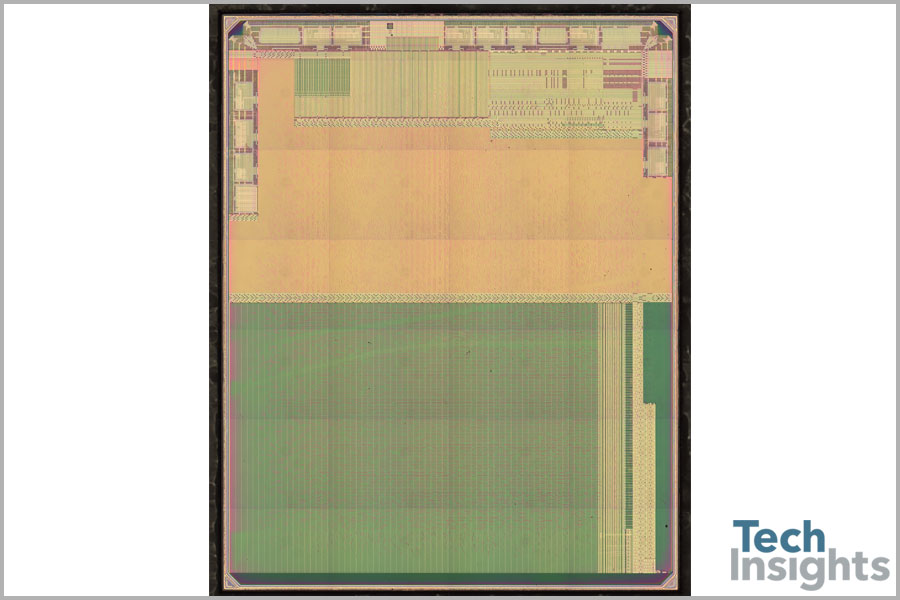

这个NFC设备对我们来说是新的，将尽快进入实验室。鉴于我们已经分析了恩智浦NFC设备的每一代，当然我们也会研究这一代，寻找创新。

强制触摸和指纹传感-不同的解决方案

无限显示器的无边框、无边框的观看空间意味着物理home key的宝贵空间不再可用。在这一点上，三星确实效仿了他们的两个竞争对手，为Galaxy S8和Galaxy S8+设计了强制触摸解决方案(如果你是苹果粉，那就是3D触摸)。在这两款手机上，强制触摸都被限制在一个特定的位置，就在物理home key所在的位置。

在我们的实验室中使用Galaxy S8和Galaxy S8+，我们能够观察到，虽然位置相同，但两款手机的用力触摸解决方案是不同的。在Galaxy S8中，三星使用了他们自己的力触组件。Galaxy S8+则采用了意法半导体(STMicroelectronics)的指纹和力触感应芯片指尖产品系列．

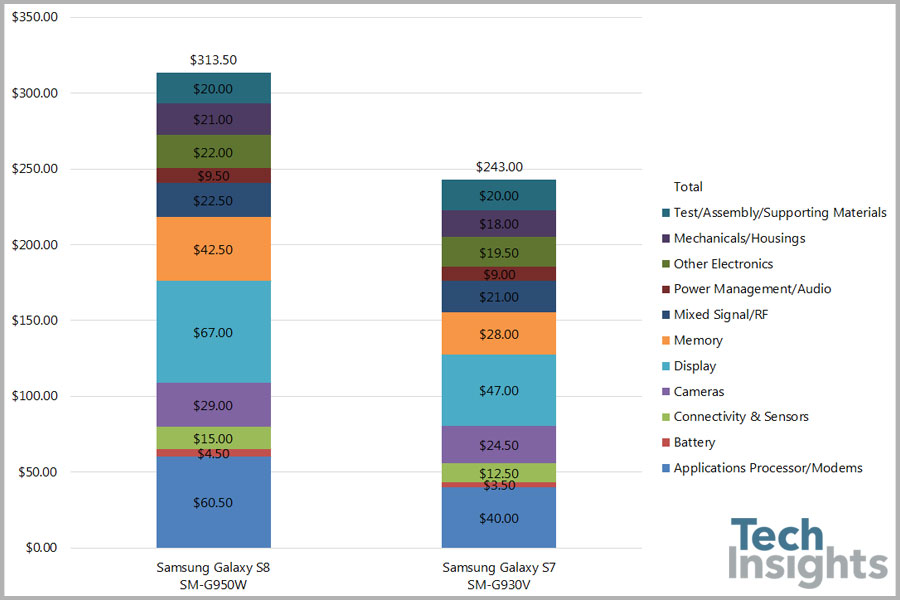

如果不使用单独的home key/指纹传感器组件可以节省成本，那么无限显示器更大的面板和更多的像素仍然会导致更高的成本。盖乐世S8的价格比盖乐世S7和盖乐世Note 7分别高出40%和20%左右。

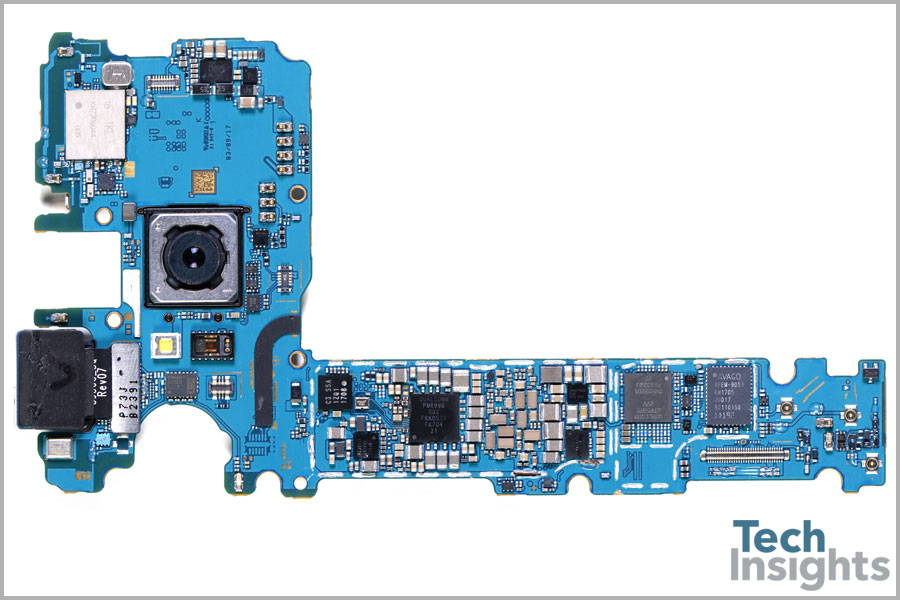

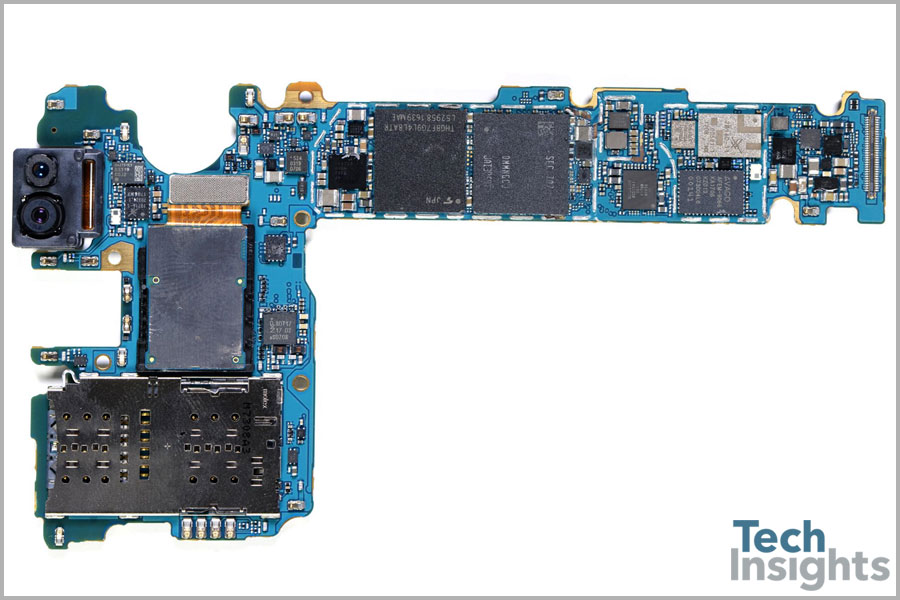

董事会截图及部件
