2021年2月2日
拆除破坏性技术三星Galaxy S21 -竞争对手的5纳米解决方案，新设计获胜，LPDDR5与1z EUV?
从发布公告来看，三星Galaxy S21旗舰手机似乎有点不同。首先，这款手机原定于2021年2月发布，3月首次亮相，但出乎意料的是，三星加快了计划，将在1月推出这款智能手机。
由此看来，这款手机可能会包含代表渐进式改进而非革命性改变的芯片和设备。但是，就像我们实验室经常发生的那样，我们开始更仔细地研究市场上不同型号的S21，并发现了一个又一个惊喜……
到目前为止还简要概述了我们的研究结果。TechInsights订阅者已经访问了我们在下面提到的零件上进行的分析。
在本文最初发表之时(2021年2月2日)，到目前为止我们拆除的手机(即S21 Ultra和S21)都是由Exynos 2100驱动的。我们仍在等待来自美国市场的手机，这是由Snapdragon 888和支持mmWave频段。
我们已经在小米小米11手机上看到了骁龙888，但还没有在Galaxy S21上看到。这里提到的早期发现与我们目前在Exynos 2100版本手机中所看到的有关。
2月9日我们的Teardown团队更新
我们的拆卸团队一直在不知疲倦地寻找Galaxy S21旗舰系列不同型号的部件。以下是他们在摄像机上的一些观察。

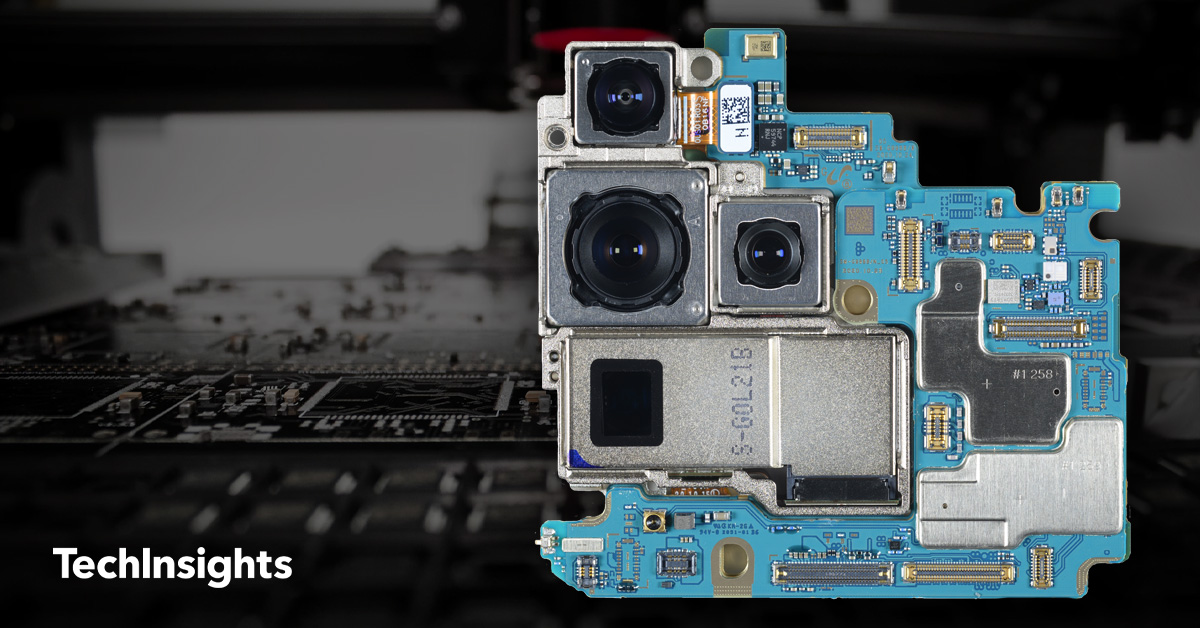

从技术上讲，Galaxy S20 Ultra和Galaxy S21 Ultra拥有相同数量的摄像头。在S21系列中，三星不仅“升级”了去年的部件，还做了一些关键的改变。今年三星放弃了后置3D深度摄像头，这意味着他们只保留了两代高端Galaxy s系列旗舰机型的深度摄像头系统。在Galaxy S10 5G中，3D摄像头子系统的估计价格为6美元(四舍五入)。在去年的Galaxy S20 Ultra中，3D Depth摄像头的价格与Galaxy S10 5G相差不大。在这两款3D相机中，我们采用了索尼ToF图像传感器和索尼VCSEL驱动ICS。

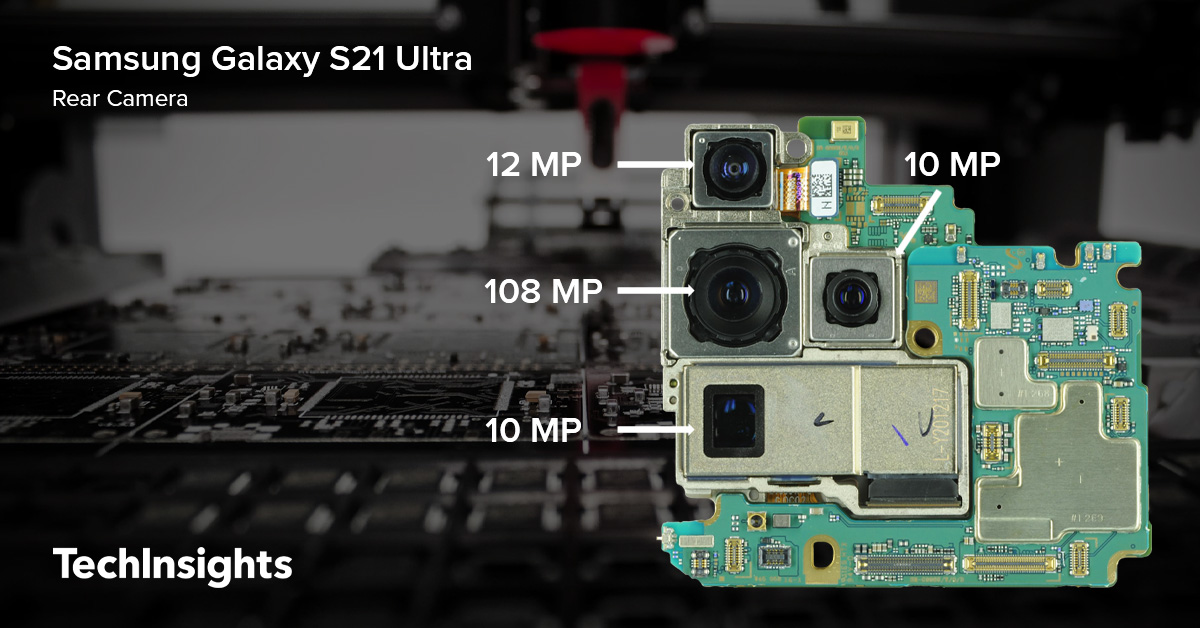

在三星Galaxy S21 Ultra中，3D Depth相机被另一个1000万像素的望远镜相机取代。在撰写本文时，我们还没有识别图像传感器。
我们还希望开放的是潜望镜设计的10万像素望远镜相机，它取代了去年的48万像素潜望镜相机。但是潜望镜相机能追溯到多远呢?嗯，TechInsights的图书馆里有许多第一批上市的手机，其中一个早期手机就是2005年分析的夏普902SH。今天夏普的特别之处在于，902SH是第一款拥有潜望镜相机设计的手机。从“角度”来看，当2004年夏普902SH上市时，任何今年毕业的工科大学学生都刚刚开始上小学。15年后，华为找到了一种创造性的方式，将潜望镜设计添加到华为Mate 30 Pro中。新的潜望镜设计解决了当今大多数手机都面临的一个挑战——物理空间的限制，允许相机的长焦距。不久之后，Oppo正式发布了Oppo Reno 10X Zoom Edition，随后三星发布了搭载索尼4800万像素图像传感器的Galaxy S20 Ultra。
由于潜望镜的设计并不新颖，我们急于分析新的S21 Ultra望远镜相机的原因是，新相机有一个1000万像素的传感器，这似乎在相机规格上有所下降。但除了百万像素大小，相机还有更多的东西——镜头组件也非常重要。相比之下，iPhone 12 Pro和iPhone 12 Pro Max的三个后置摄像头都有1200万像素。
三星Exynos 2100和高通Snapdragon 888
正如我们在过去几款Galaxy系列手机中看到的，三星Galaxy S21再次采用了两种不同型号的手机平台:三星自己的Exynos 2100和高通的Snapdragon 888。

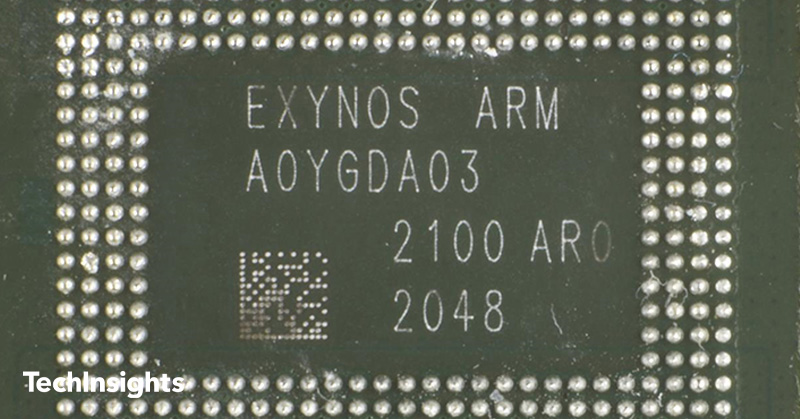

Samsung Exynos 2100 5G SoC（使用应用处理器和调制解调器集成在单芯片中），在三星的5nm CMOS工艺中是Fabbed，称为5LPE。这是我们在批量生产中看到的第二个5nm过程，遵循TSMC的N5，在Apple A14应用程序处理器中分析的技术，并在Hisilicon Kirin 9000 5G SoC中进行了分析。
Exynos 2100也是三星5G SoC，Samsung在其自己的Galaxy S系列电话中使用（它们确实有Exynos 980 5G SoC，但它不在以前的Galaxy S或Note系列电话中使用）。
有趣的是，Exynos 2100也是三星第二款5纳米晶片5G SoC，此前TechInsights在Galaxy S21拆卸前几天在Vivo X60智能手机上发现了Exynos 1080 5G SoC。
12 GB三星LPDDR5 D1Z与EUV光刻！
在S21 Ultra的12gb型号中，我们发现了一个新的12gb LPDDR5芯片。经初步确认，这是三星电子的新款D1z。
三星电子还开发了性能更高的D1z 8gb DDR4、D1z 12gb LPDDR5、16gb LPDDR5等DRAM设备。我们在三星Galaxy S21 5G系列中发现了D1z 12gb和D1z 16Gb的LPDDR5芯片;S21 5G、S21+ 5G和S21 Ultra 5G刚刚于2021年1月发布。
三星D1z 12GB LPDDR5芯片用于三星Galaxy S21 Ultra 5G SM-G998B/DS 12GB RAM，而D1z 16gb LPDDR5芯片可用于S21 5G和S21+ 5G 8gb RAM组件。
我们现在正在拆除8gb LPDDR5 S21+等型号，所以我们会有更多的发现需要更新。
2月4日更新:终于!我们确认了三星D1z 12gb LPDDR5 DRAM与EUV光刻!我们将提供额外的更新，因为我们了解更多关于这部分。
图像传感器
在主图像传感器方面，三星S21 Ultra与之前的Galaxy S20 Ultra基本持平;S21 Ultra的前置摄像头采用了与S20 Ultra相同的图像传感器，分辨率为40MP，像素间距为0.7µm的三星传感器。S21 Ultra的后置摄像头(长焦镜头和潜望镜)也重复使用了以前见过的传感器。
这里的新功能是后置广角摄像头。与S20 Ultra一样，S21超宽摄像头采用了1.08亿像素的分辨率和0.8um像素间距传感器。三星的3理查德·道金斯108mp / 0.8um传感器，及其2nd在三星旗舰手机中使用的是新款S5KHM3。
我们在S21上看到的其他新设备
在Galaxy S21中，有几款设备我们正在进行更深入的研究，包括:
- 我们发现了一个新的射频收发器，三星香农5511。我们已经确认模具有一个新的平面设计。
- 物联网:我们正在分析三星电机的Wi-Fi/蓝牙模块，怀疑它可能包含Broadcom的Wi-Fi/蓝牙SoC。NFC控制器是三星自己的，我们正在努力确定它是否包含一个新的芯片。
我们继续分析三星Galaxy S21及其组件。
我们将在未来几天更新我们的博客。
