发布时间：2019年4月9日
撰稿人：Daniel Yang和Stacy Wegner
就在这里。在我们的实验室里。。。
上周发生了两件重大的5G事件：Verizon在芝加哥推出了他们的5G网络，而在地球的另一边，三星在韩国推出了世界上第一款5G手机——三星Galaxy S10 5G。Galaxy S10 5G SM-G977N是这款手机的第一代产品。在韩国，SK电信去年推出了5G网络，比Verizon在美国推出5G网络略早。美国版本的Galaxy S10 5G预计将在未来几天用于Verizon网络，并配有高通X50调制解调器。韩国和Verizon Galaxy手机都将支持低于6GHz的频段。我们在这款手机中发现的香农5500射频收发器表明，它不像我们希望的那样支持毫米波。
设计5G手机的一些已知挑战是功耗、天线设计和热问题，因此我们耐心等待Galaxy S10 5G的到来，亲眼看看5G是如何被设计成智能手机外形的。
今年早些时候，TechInsights的Daniel Yang和Stacy Wegner参加了世界移动大会，他们可以在三星展馆观看Galaxy S10 5G手机。这部手机不仅被装在另一个玻璃盒子里的一个玻璃盒子里，还用绳子围了三英尺，旁边站着一名全天的保安。
我们最终在高通展台的一个不太安全的显示屏上找到了第二个Galaxy S10 5G。这一个是'保护'的工程师谁是相当守口如瓶的具体高通芯片组设计。
但今天没有玻璃箱、绳索，也没有冒充工程师的保安。我们有自己的手机，用三星的5G解决方案制造，我们正在把它拆开。
三星Galaxy S10 5G SM-G977N正面
三星Galaxy S10 5G SM-G977N背面
当手机打开时，我们会看到一个熟悉的PCB结构：
是的，它是一个基板像印刷电路板（SLB）。苹果在其产品中采用了SLB组装设计iPhone X早在2017年，华为紧随其后华为Mate RS保时捷高端手机.This is the first time we have seen Samsung use an SLB design and we are speculating it has some thermal benefits as well as allowing for more component design space.
更新：2019年4月10日
我们正在继续我们的星系S10 5G的分析，我们不想离开SLB组装的主题还没有。由于我们正在进行拆卸并参加在柏林举行的IDTechEx展会，在接下来的两天里，许多行业专家聚集在一起讨论可穿戴设备、物联网，当然还有5G NR，因此我们决定征求一些关于PCB结构的专家意见。
意大利高科技公司是专门从事PCB设计的专家与会者之一西塞尔，S.r.I. 我们找到莫雷诺·拉纳里先生，问了两个具体问题：1）我们所称的SLB大会是否有一个正式的技术名称？以及2）为什么在（较小的）RF顶板上有这么多空的不动产？
To Mr. Lanari’s knowledge, there is no ‘official, technical name’ to the solder stacking assembly of two PCBs, so we are okay to call it SLB assembly.
第二个问题的答案花了更多的时间来解释。拉纳里先生认为，较小的射频印刷电路板上的元件可能会消耗更多的功率，因此需要更多的散热。如果真的是这样，那很可能就是电路板的第二面没有元件的原因，因为它基本上是顶部元件的散热片。他进一步推测，并告诉我们，如果他的（简短的）分析是正确的，这将意味着，这将是必要的，顶部的组件也接触到一个散热器，例如，一个金属外壳。
我们没有和他分享我们的撕下的照片，但我们可以证实他的猜测确实是正确的。当我们看我们撕下来的照片时，我们发现实际上有两套金属防护罩。其中一组是我们可以在中清楚看到的（射频板屏蔽以红色突出显示）。另外还有一个与底部外壳直接接触的屏蔽层（更大的屏蔽层，黑色隔热材料以蓝色突出显示）。/p>
射频板屏蔽以红色突出显示
更大的黑色隔热材料的盾牌以蓝色突出显示
如前所述，苹果iphonex和华为保时捷（Huawei Porsche）在其4G手机中采用了与三星（Samsung）在其首款5G手机中采用的相同的SLB策略。
三星Exynos RF 5500
三星Exynos RF 5500
如果不清楚的话，最上面的RF板就是这样命名的，因为它拥有大多数RF组件，包括三星Exynos rf5500收发器。尽管Galaxy S10 5G确实有支持毫米波的Exynos调制解调器5100，但正是因为有了Exynos RF 5500收发器，我们可以确认手机本身没有。这就是为什么我们要做我们要做的事情，就是寻找证据和证据，而不是听谣言或网站。
据三星称，其Exynos RF 5500在一个芯片中支持传统网络和5G-NR子6GHz网络。Exynos RF 5500有14条下载接收路径，支持4×4 MIMO（多输入多输出）和256 QAM（正交幅度调制）。
既然我们确认手机有Exynos RF 5500事实上，三星自己也将RF5500列为仅支持5G NR和6GHz以下，我们将做一个未来的拆卸对任何一个毫米波手机，使其首先进入市场。
你可能已经注意到，我们在3月份拆掉的三星Galaxy S10+SM-G975F/DS手机中使用了一款Exynos RF 5500。不过，这款5G手机使用了两款Exynos RF 5500。我们认为这是由于5G NR对1T4R（NSA）和2T4R（SA）的要求，这使得传统LTE手机的接收信道增加了一倍。在这里，我们看到三星S10 5G手机上有两个Exynos RF 5500收发器。
三星Exynos调制解调器5100
三星Exynos调制解调器5100
The Samsung 5G Modem 5100 is Samsung’s first 5G modem. It is also the first 5G modem we have seen in an end-user product. Samsung said that the modem supports virtually all networks from 5G’s sub-6GHz and mmWave spectrums to 2G GSM/CDMA, 3G WCDMA, TD-SCDMA, HSPA and 4G LTE networks in a single chip.

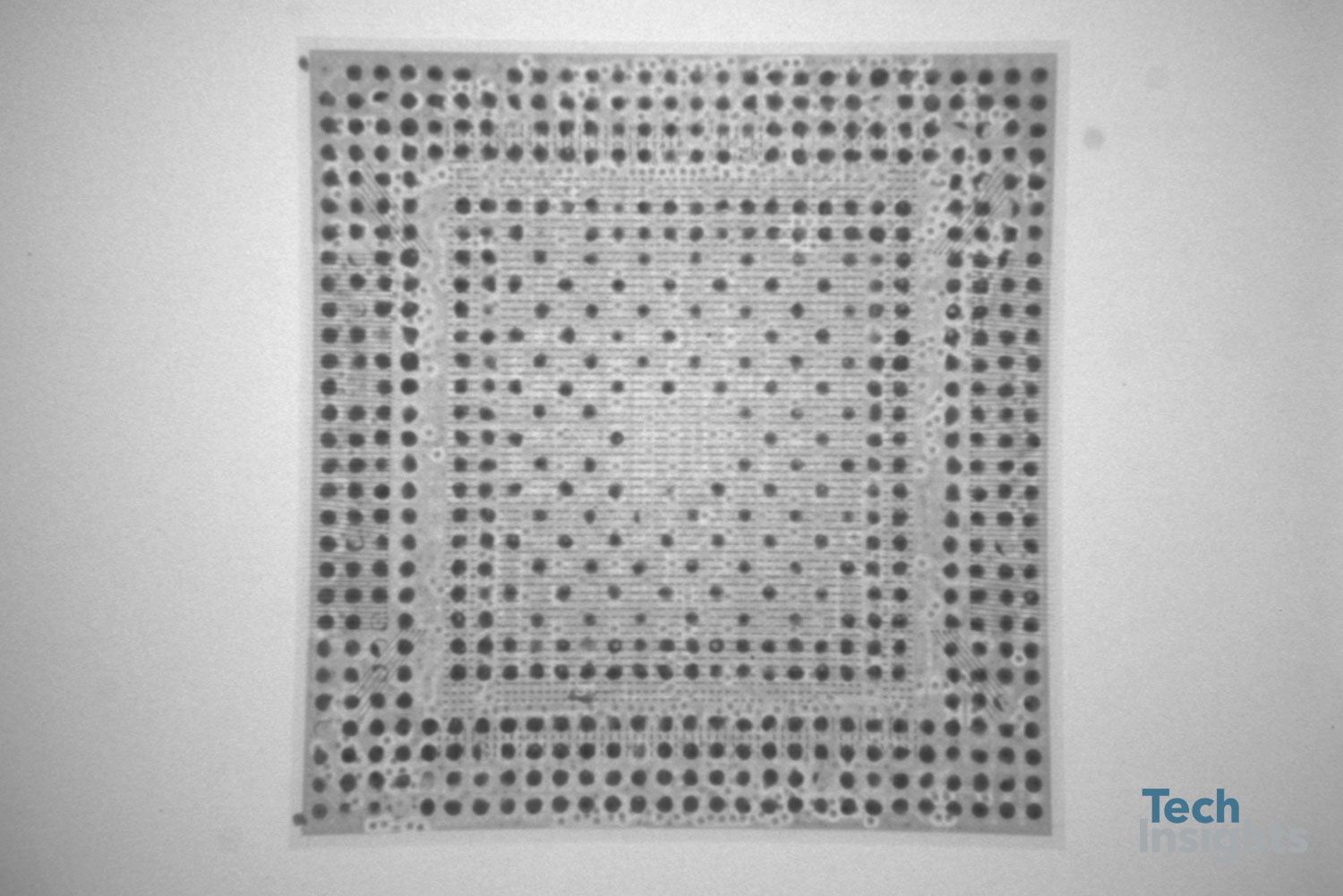

我们已经打开调制解调器的组件，并得到了模具的照片。模具尺寸（密封件）为6.44 mm x 8.70 mm=56.03 mm2，基于三星的10LPP FinFET工艺。我们期待将其与高通公司的5G X50调制解调器进行比较。
三星Exynos调制解调器5100模具标记
三星Exynos调制解调器5100模具照片
更新：2019年4月15日
我们的成本团队已经准备好了这款手机的初步成本估算。看看三星Galaxy S10 5G SM-G977N和三星Galaxy S10 G975F的成本对比。
TechInsights估计三星Galaxy S10 5G SM-G977N中包含的零部件成本为471.00美元。这比预算费用估计数增加了51美元三星Galaxy S10 + SM-G975F.
成本比较
下表提供了手机内不同成本领域的并列比较。
| 三星Galaxy S10 5G SM-G977N | 三星Galaxy S10 + SM-G975F | |
|---|---|---|
| 拆卸日期 | 2019年5月 | 2019年2月 |
| 应用程序/基带处理器 | $70.50 | $70.50 |
| 基带处理器 | 32.08美元 | $0.00 |
| Battery | $11.50 | $10.50 |
| 照相机/图像 | $62.50 | $56.50 |
| 连通性 | $10.00 | $10.50 |
| 显示器/触摸屏 | $ 90.00 | $86.50 |
| 逻辑 | $0.00 | $0.00 |
| 内存：混合 | $0.00 | $0.00 |
| 内存：非易失性 | $18.00 | $11.50 |
| 记忆: Volatile | $37.50 | $39.00 |
| Mixed Signal | $0.50 | $0.50 |
| 非电子学 | $32.50 | $29.00 |
| Other | $18.00 | $17.00 |
| 电源管理/音频 | $10.00 | $7.00 |
| 射频组件 | $46.00 | $31.00 |
| 传感器 | $2.50 | 3.50美元 |
| 基质 | $26.00 | $12.50 |
| 辅助材料 | $8.50 | $8.50* |
| 最终组装和测试 | $14.00 | $14.00 |
| 总计 | $490.08 | $420.00 |
*不包括12.00美元，128GB存储卡的费用。
我们继续分析三星Galaxy S10 5G。查看更新。
