发布时间:2014年10月17日
三星Galaxy Note 4，Galaxy Alpha和Apple iPhone 6手机
三星发布了他们最新的5.7英寸旗舰星系，提前于韩国的时间表，然后随后释放了欧洲三星Galaxy Alpha。迄今为止，具有4.7英寸显示器的Galaxy Alpha及其4.7英寸显示器是三星的最薄和第一个金属框架设备。两种设备都是Apple iPhone 6 Plus和Iphone 6手机于9月19日发布的Samsung替代品。
三星Galaxy Note 4 Exynos 5433＆三星Galaxy Alpha Exynos 5430
Note 4 SM-N910K和Galaxy Alpha SM-G850F都使用了三星自己的Exynos应用处理器Exynos 5433和Exynos 5430。

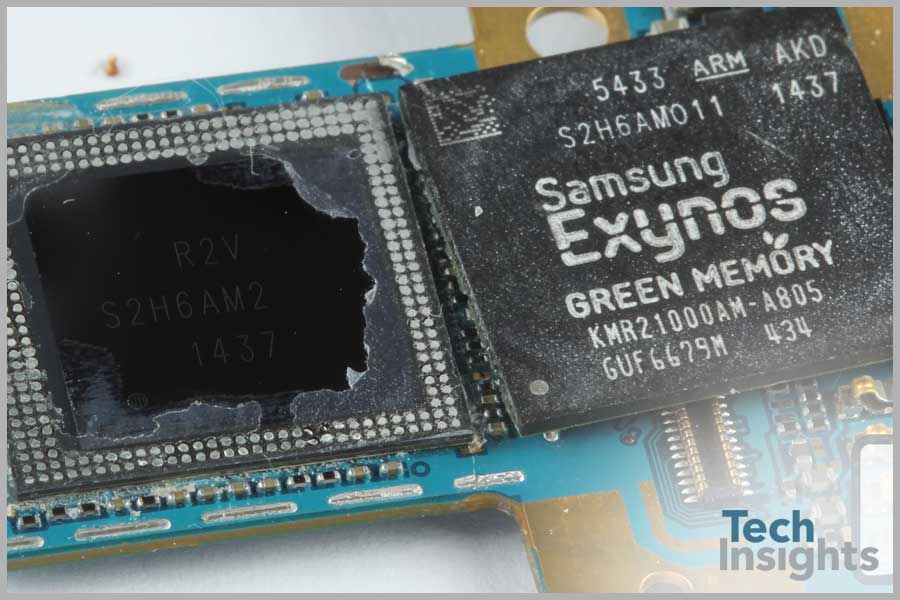

三星Galaxy Note 4 Exynos 5433

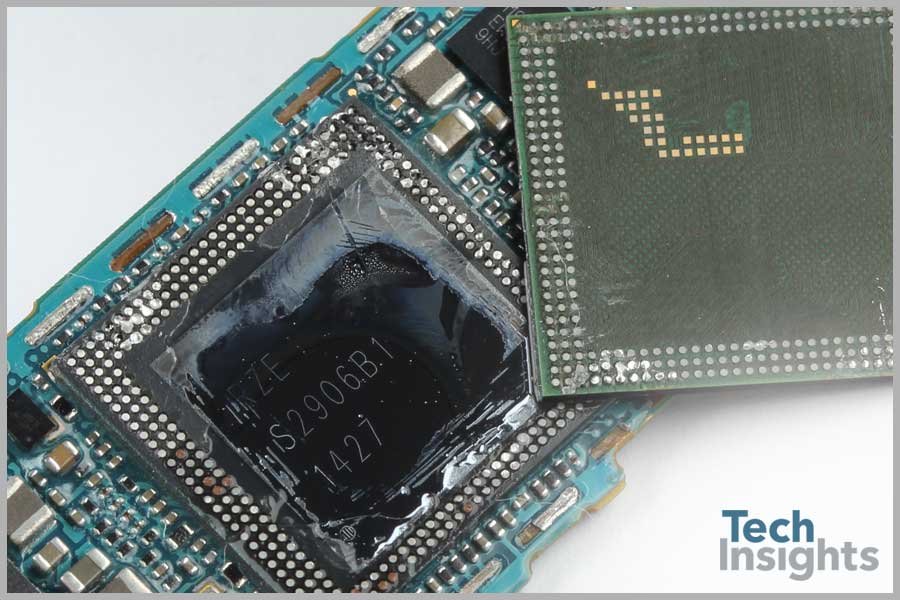

三星Galaxy Alpha Exynos 5430
Unlike the Apple iPhone 6 and iPhone 6 Plus devices which both used the same baseband processor, the Qualcomm MDM9525M, Samsung brings the Intel X-Gold PMB9933 XG726G into the Alpha, and Samsung’s own Shannon 303 into the Galaxy Note 4. There are rumors the basebands will be different in the models released for the US market.
在Galaxy Note 4中，三星使用了许多香农芯片组来支持其他功能，如电源管理、射频和一个功能我们尚未确定的集成电路。techhinsights在2013年的三星Galaxy Lite SGH-T399和最近发布的三星S5 Mini SM-G800F中首次发现了香农。但在这些设备中，香农只用于电源管理和射频收发器。随着在Galaxy Note 4等旗舰产品中加入如此多的香农芯片，三星似乎正在将香农扩展为一个完整的设计解决方案。
总体而言，三星在银河系4中将大部分设计胜利与Shannon ICS和其他三星组件（如Exynos 5433处理器）。Galaxy Alpha和Note 4使用S3FWRN for NFC控制器，S5C72C用于图像处理，以及三星存储器IC。

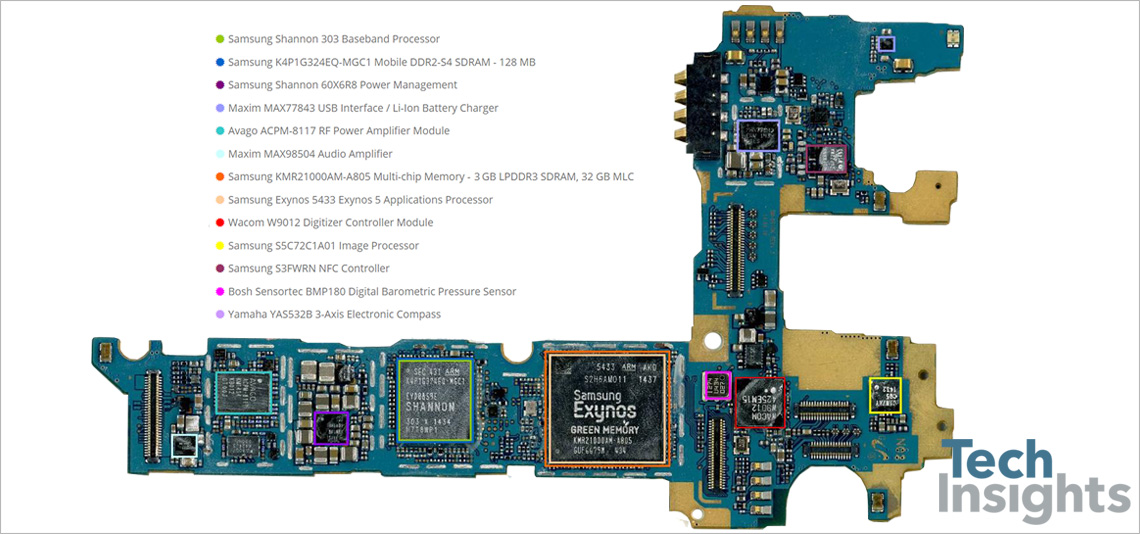

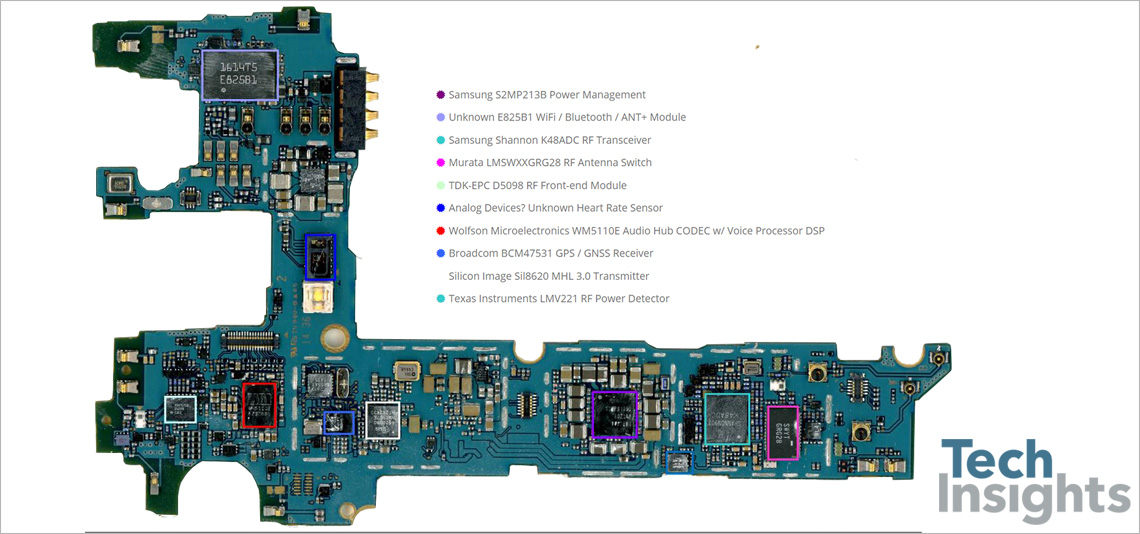

三星Galaxy Note 4 Board Shots
三星Galaxy Note 4主板
三星Galaxy Note 4主板

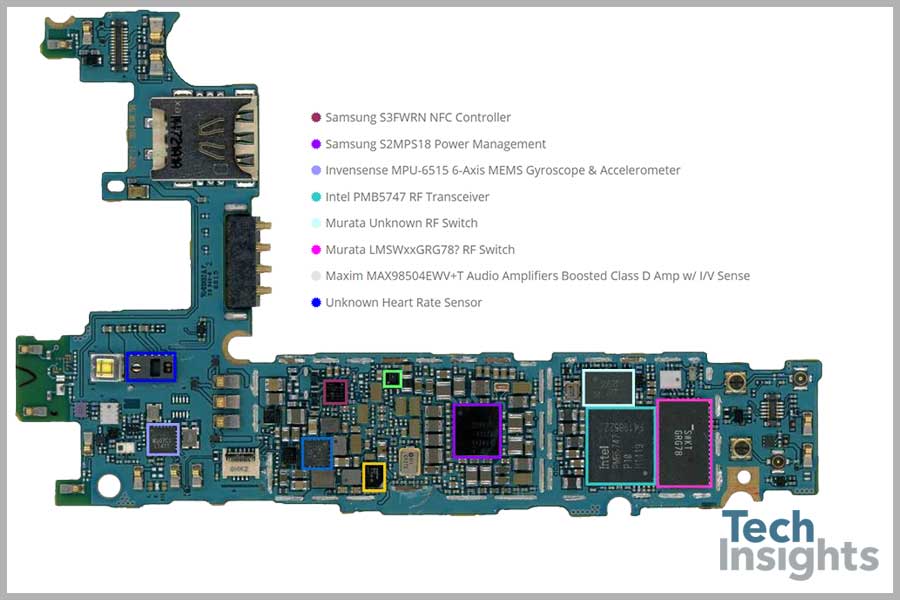

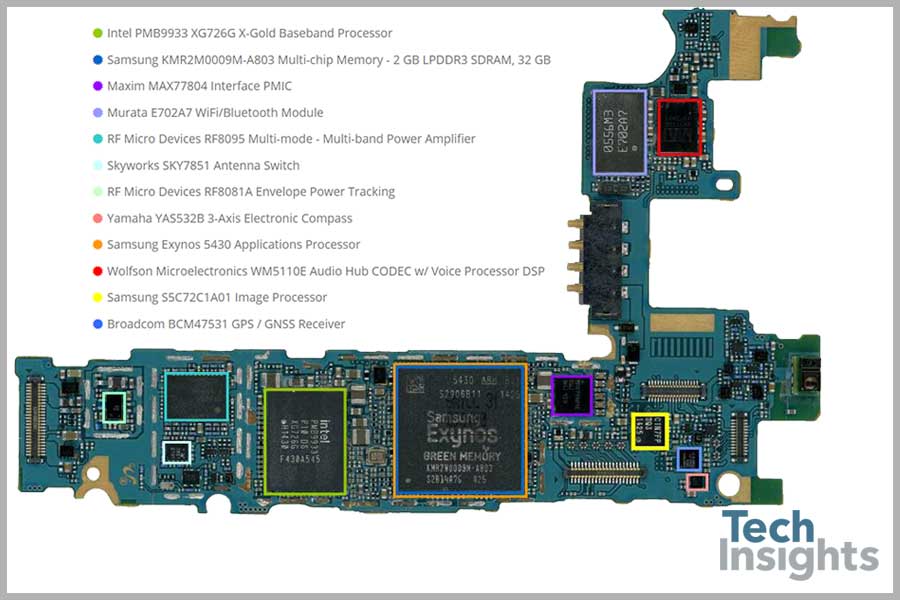

三星Galaxy Alpha板拍摄
三星Galaxy Alpha板
三星Galaxy Alpha板

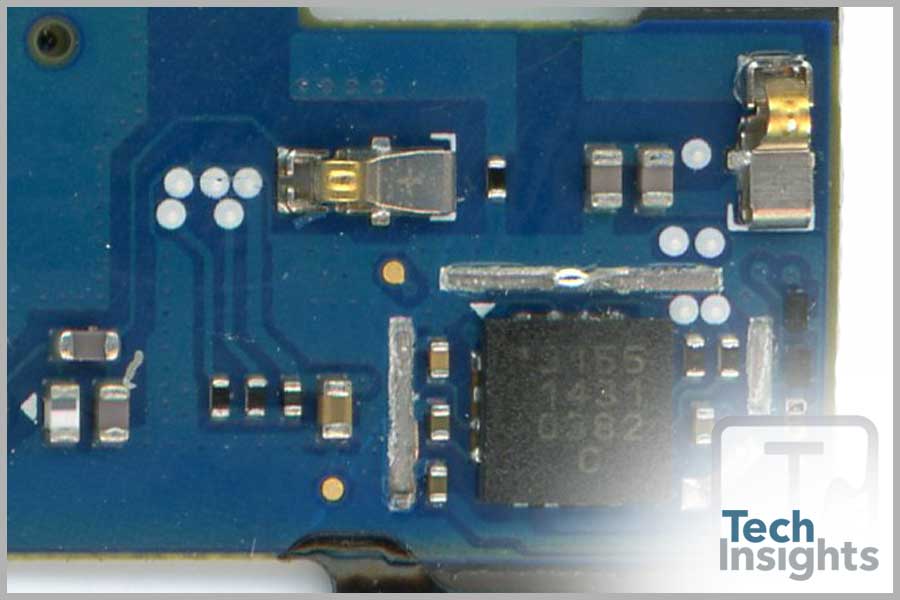

Galaxy Note 4中的Cypress半导体触控控制器
柏树半导体在两个设备中占据了其常规点，支持下两个触摸按钮。在Galaxy Note 4我们的分析师发现Cy8CMBR3155-LQXI电容式触控控制器，赛普拉斯半导体Capsense产品组合的一部分。
赛普拉斯半导体触控控制器
未知WiFi /蓝牙模块
它未知哪些制造商在Galaxy Alpha或Galaxy Note 4中支持WiFi / Bluetooth / Ant +功能4.这两个电话都有类似的多模模块，在其他三星Galaxy S5电话中找到，其中WiFi /蓝牙控制器IC被嵌入了。
设计赢得惊喜 - STMicroelectronics触摸屏控制器
我们的分析师在三星Galaxy Alpha和Galaxy Note 4的Display /触摸屏子系统中发现了两个不同的意法半导体触摸屏控制器。我们怀疑这两个都是双模包，并将在未来几周对这两个产品的Deep Dive分析中证实这一点。

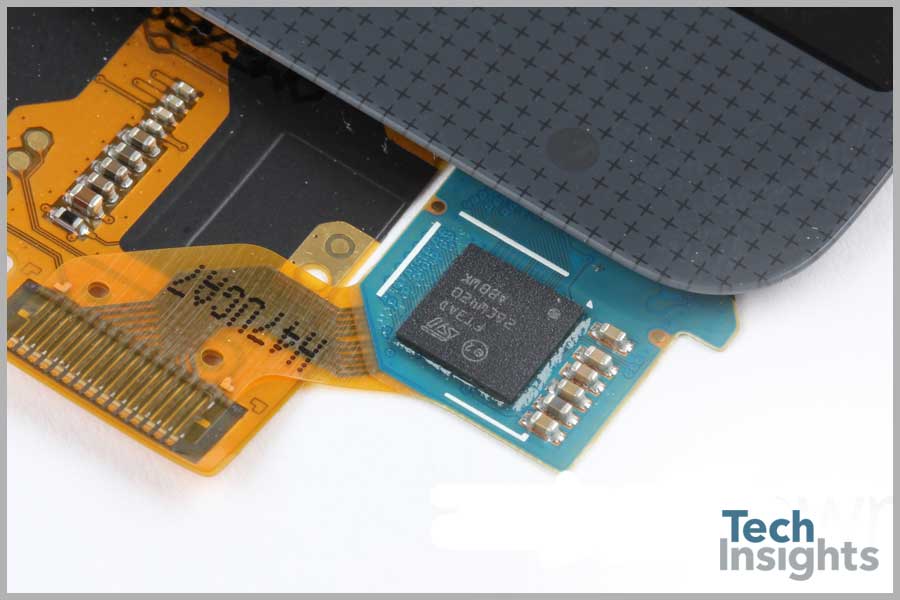

STMicroelectronics触摸屏控制器
STMicroelectronics触摸屏控制器

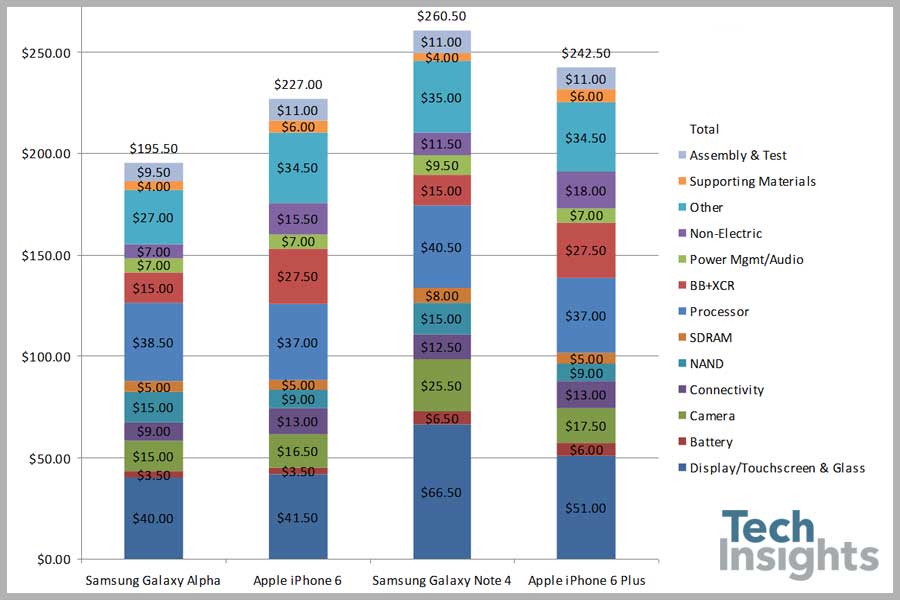

Galaxy Alpha，iPhone 6，Galaxy Note 4和iPhone 6 Plus的估计成本比较
所有四种设备目前正在进行完整的深度潜水分析。苹果iPhone 6和iPhone 6加报告预计将于2014年10月底完成。三星报告预计将于12月初提供。
估计成本比较
三星Galaxy Note 4和Apple iPhone 6 Plus显示规格
Galaxy Note 4的最终成本估计高于iPhone 6 Plus。这是由于Galaxy Note 4的价格较高的显示/触摸屏子系统成本4.注释4的超宏型显示器具有成本溢价，随着面板尺寸的增加而增加。影响注释4显示的成本也是更高的像素计数。
| 显示类型 | 对角线 | 像素 | 总像素计数 | |
|---|---|---|---|---|
| 三星Galaxy Note 4 | S-AMOLED. | 5.7” | 2560 x 1440 | 3686400年 |
| Apple iPhone 6 Plus | IPS / TFT | 5.5“ | 1920 x 1080 | 2073600年 |
外带
初步设计赢得Galaxy Alpha，三星敲击了自己的应用，以支持与Exynos 5430的应用，并支持他们自己的存储器IC。适用于信封电源跟踪。三星使用RFMD RF8081A，而不是使用来自闭合R2半导体的R2AA217C（如在三星Galaxy S5 Mini）中使用。除了找到支持主触摸屏控制器功能的STMicroelectronics之外，其他三星Galaxy手机没有任何重要的设计变更。Galaxy Note 4对STMicroelectronics Touch解决方案进行了惊喜，以及Samsung Shannon芯片组的IC数量。Shannon IC和Galaxy中看到的额外三星IC的数量可能会建议三星在为移动设备的全部设计解决方案设计自己的全部设计解决方案时，他们也愿意在他们的高度中使用自己的设计结束，旗舰智能手机。
