由4部分组成的博客系列:智能手机成像仪的现状
Part 4: Non-Bayer CFA, Phase Detection Autofocus (PDAF)
发布日期:2019年7月30日
Contributing Author: Ray Fontaine
内容改编自TechInsights为2019年国际图像传感器研讨会(IISW)撰写的论文
This blog series is structured in four parts:
(1)芯片堆叠和芯片间互连,
(2)像素缩放和缩放使能器,
(3)有源硅厚度和深沟隔离(DTI)结构,以及
(4)非拜耳滤色器阵列和相位检测自动对焦(PDAF).
分配给IISW演讲的时间不允许讨论光学堆栈趋势,而且这个主题不适合于文本+图形的讨论。也就是说,图1示出了0.8µm生成像素所需的光学堆栈细化。据我们所知,三星在其ISOCELL Plus技术平台上实现了1.17µm的超薄光学堆栈,创下了世界纪录。
智能手机成像仪的发展现状
从TechInsights在IISW 2019的演讲中下载我们的论文和幻灯片。

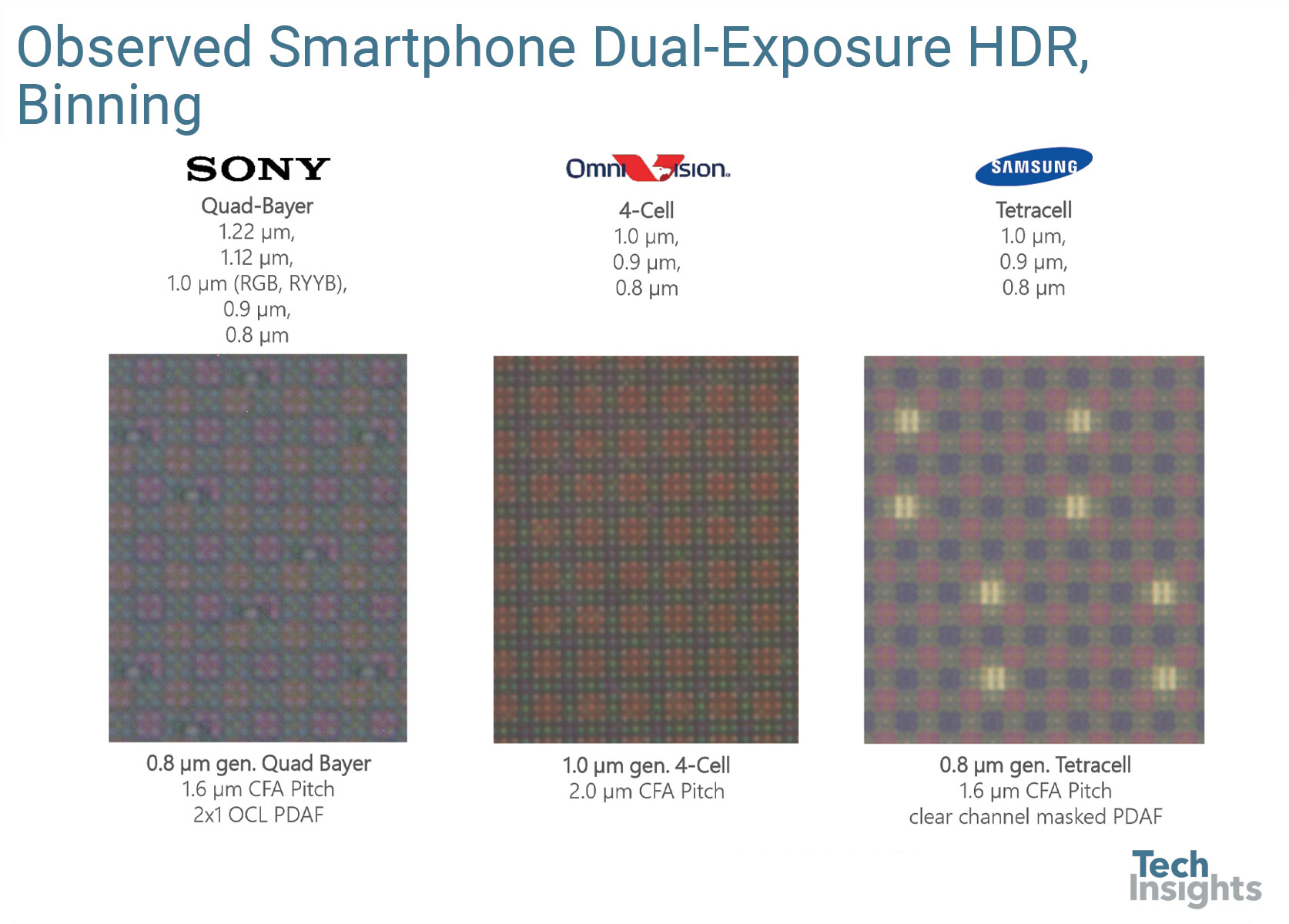

IISW会议结束时回顾了智能手机中使用的PDAF像素。三种解决方案概括为掩模、双光电二极管(双PD)和2x1 OCL。所有这些都是在更大的像素应用中开发的,主要是单反和无镜相机。2014年,索尼首次在智能手机中使用屏蔽PDAF。目前最小屏蔽PDAF的记录是三星的0.8µm一代,采用ISOCELL Plus和Tetracell CFA实现。
三星的Galaxy团队在2016年使用了1.4µm第二代双PD双源索尼和三星成像仪。TechInsights记录了三星的1.28µm第二代双PD(如其VLSI 2017论文中所述)是使用中最小的双PD,但在研讨会上了解到这一结论是不正确的。事实上,三星已经生产了1.22µm第二代双PD,我们刚刚将我们的分析结果发布到了我们的报告目录中。
最后,2x1 OCL很容易被描述为一行内跨越两个像素的双宽微透镜。虽然我们直到2018年才找到可供分析的零件,但这项技术最初是由ON半导体公司(Aptina)开发的。2016年,索尼在iPhone上推出了这一解决方案,此后我们看到三星和全视with its own solutions implemented in the 1.12 µm pixel generation. The smallest 2x1 OCL in use is used by Sony’s 0.8 µm generation.
我们要感谢IISW公司联合主席,三星的Michelle(Yibing)Wang和Forza Ametek的Daniel Van Blerkom,技术项目主席,ON Semiconductor的Vladimir Korobov,技术项目委员会成员和董事会,促进另一个世界级研讨会。这是我的第六次研讨会,所以在挪威卑尔根停留10周年。与奥运会相比,这是一种非凡的形式,参赛者在奥运会上宣布和平时刻,分享正在进行的最新工作和与会者提出的实地问题,造福所有人。
TechInsights拥有全球最全面的图像传感器竞争技术分析报告和趋势分析目录,可通过基于云的应用程序全天候订阅。也就是说,如果我们不评论公共领域的信息资源,包括国际图像传感器协会(IISS)地点。IISS网站提供了一份1973年以前所有研讨会论文的目录。董事会成员埃里克·福萨姆、阿尔伯特·图维森和弗拉基米尔·科夫曼分别在http://ericfossum.com/,https://harvestimaging.com/blog/,和https://image-sensors-world.blogspot.com/respectively.
最后,本演示内容专门针对正在成熟的小像素智能手机成像仪。我们期待着对下一代智能手机成像仪和光学传感器进行监控和报告,当然也涵盖了其他成像子行业,如汽车、飞行时间(ToF)、机器视觉、安全/监视等,尽管已经接近小像素缩放路线图的末端,未来有强大的产品路线图,图像社区还有很多工作要做!图5总结了我们正在监控的几个系统和IC级技术领域,因为我们记录了进入主流的新技术元素。
