任天堂Switch拆卸

任天堂Switch的包装

周五对任天堂来说是个大日子，对整个游戏社区来说也是如此，因为这是一款全新的、创新的掌机平板混合产品——任天堂Switch的发布。对于足够幸运的消费者来说，他们在周末得到了这款新产品，把它拆开可能是他们最不愿意做的事情。然而，在TechInsights，我们迫不及待地想要开始，看看是什么让我们的英雄马里奥和林克再次复活。

在一个集成系统中，这种将移动游戏与大屏幕客厅舒适性的独特结合，让我们至少可以将四个不同的组件拆开，并做我们最擅长的事情。我们特别渴望深入研究Joy-Con控制器的奥秘看看我们能不能提供一些新的线索。一定要读到最后，看看我们发现了什么。

停靠站

当主移动设备被放置在对接站时，Switch就会变成它的客厅主机，让你的游戏在大屏幕上栩栩如生。这个额外的功能是由VIA实验室VL210-Q4USB 3.0集线器控制器，一个STMicroelectronics 32P048(可能是MCU)，一个Macronix MX25V2006E2mb串行Flash和一个MX25L512E512kb串行Flash, aMegaChips STDP2550移动显示端口(MyDP)到HDMI转换器，a德州仪器TLV62130ARGT(“VUNI”封装标记)DC/DC转换器，以及一个未知的M92T55芯片。

Joy-Con红外摄像模块

同样位于右侧的Joy-Con是另一个功能，运动红外摄像机。这款相机是一个红外CMOS图像传感器，用于检测物体的形状和距离，据Ars Technica和任天堂报道，未来将能够录制完整的视频。这款相机传感器似乎是由OmniVision制造的，模具尺寸为3.90 mm x 3.73 mm，像素间距为5µm。

Joy-Con连接的奥秘

自从任天堂Switch首次发布评测版本以来，就有大量报告称，在手持模式下的Joy-Con控制器与主控制台之间存在间歇性连接问题。在线视频让玩家用另一只手盖住控制器，或将其放在背后，导致控制器信号跳跃，有时甚至完全消失。这些问题最初是在审查部门发现的，引起了消费者的关注。虽然这一问题并不是在所有设备(甚至是两个控制器)中都存在，但即使在安装了报告的软件更新以解决问题之后，这些问题仍然存在于较新的主机中。

在上面链接的视频截图中，玩家移动了他的右手来掩盖Joy-Con的“内部”。在内部表面，就在塑料盖下，是BCM20734蓝牙4.1 SoC的天线。

这个同步问题仅仅是因为覆盖了天线还是这里发生了更多的事情?

在任天堂的支持网站上，他们表示来自其他BT发射器的干扰可能会干扰Joy-Con信号，并指出“在大多数情况下，这足以将这些设备移离任天堂Switch游戏机和/或Joy-Con控制器3到4英尺。但是，如果您继续遇到此问题，请在使用任天堂Switch主机时关闭这些设备。”不仅对其疗效的报道褒贬不一，而且这确实是一个不切实际的解决方案。在一个有其他BT设备的房间里有多少个游戏系统?这些天，可能是所有人。

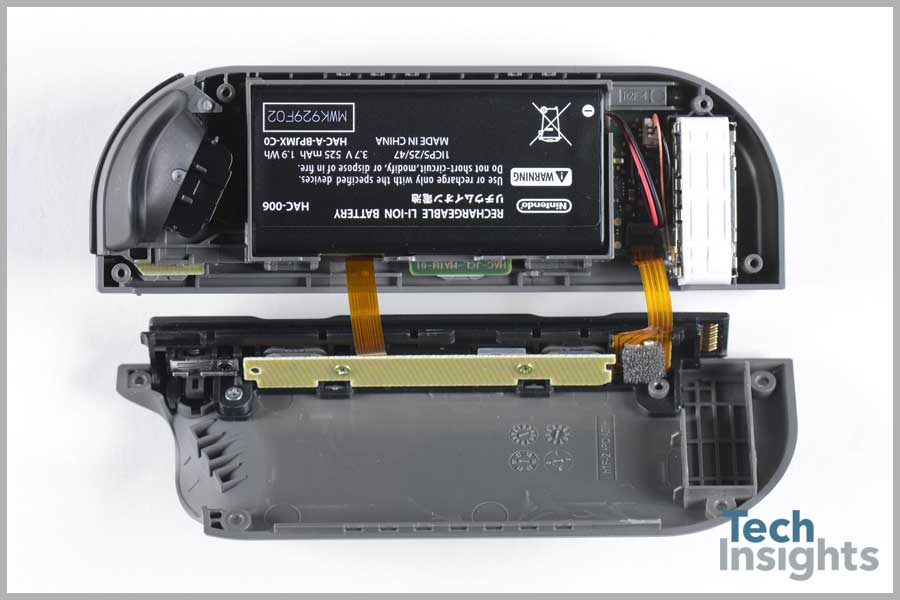

不幸的是，我们太急于开始我们的拆卸测试我们的单位，所以我们不确定是否我们得到了一个好的或坏的，但有可能只是有一个坏的设计在那里。在我们右边的Joy-Con中，我们可以看到一个非常简单的BT天线设计:一个连接器，一根电线和一个非常小的天线。也许天线太小了。

这里是一个更清晰的图像，右侧控制器的天线连接可以更清楚地看到。左边的金色连接器通向一块矩形玻璃纤维(FR4)，上面有一层金属涂层，这就是实际的天线。这个矩形板驻留在Joy-Con的平面边缘，并在该平面面板之下。

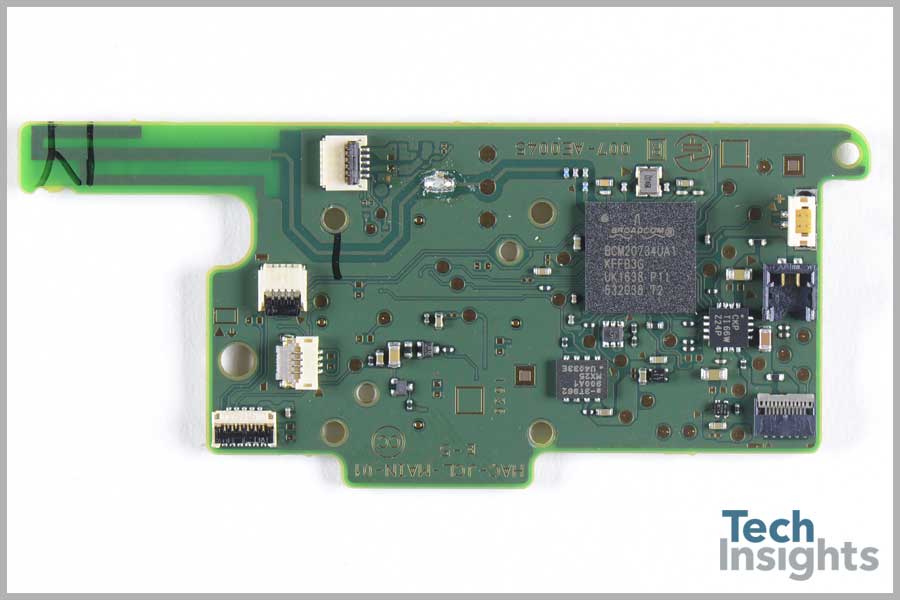

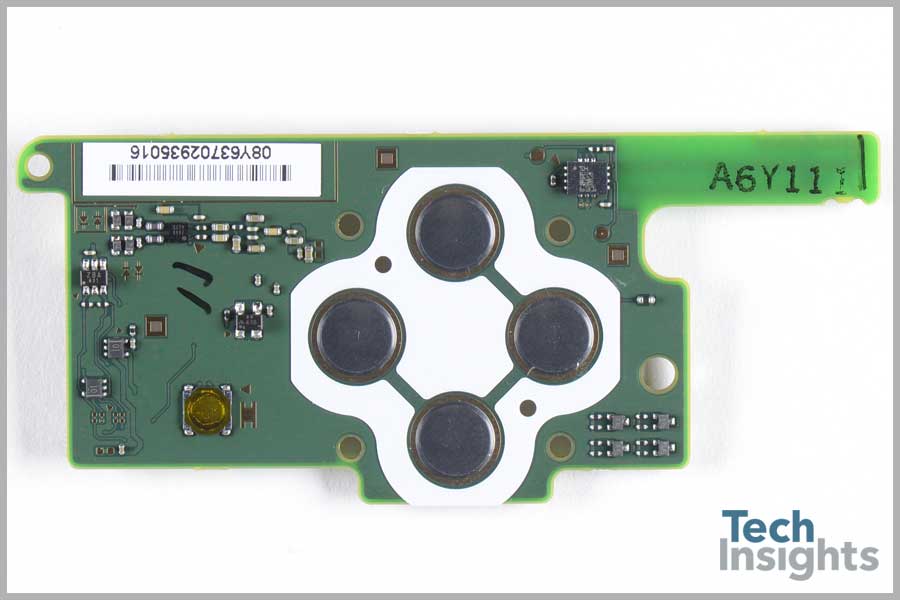

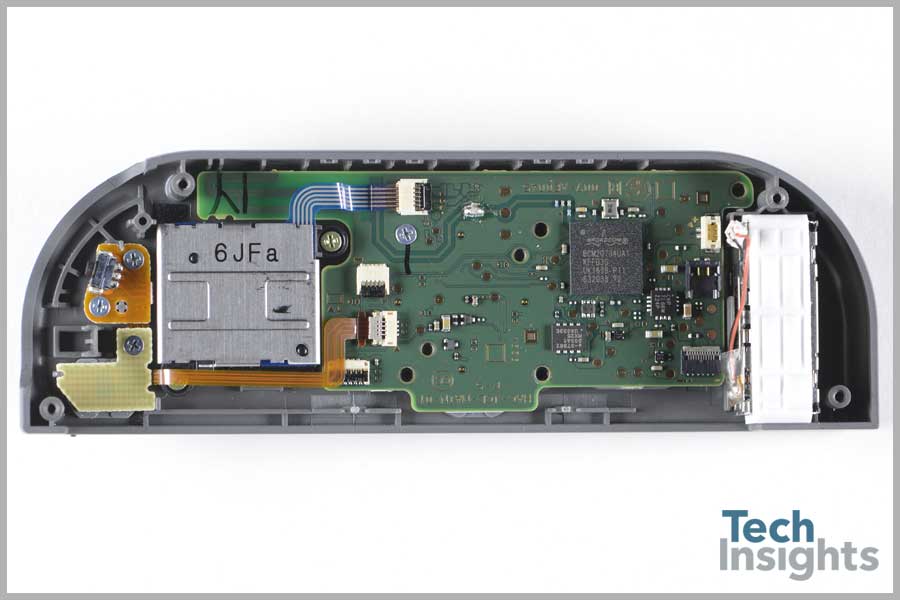

根据最近的报告在美国，左边的控制器不采用这种设计，相反，“左边Joy-Con的天线直接焊接在主板上，就在一个金属盒子旁边。”在下面的并排图中，可以看到在左侧控制器的这个位置确实没有天线。这可能解释了左侧控制器更频繁出现的问题。

任天堂对这些报道反应迟缓。他们的答案，当我们得到一个答案时，将会很有说服力。他们会发布另一个软件更新来更可靠地修复这个问题吗?或者，消费者购买了“有问题”的手机后，会因为设计缺陷而得到更换或维修吗?我们当然会关注他们下一步的行动。
