新的实验室投资使我们进入了反向工程的未来raybet正规么

工具有多种形式 - 精密材料去除剂（机械，化学等），软件（用于组织和分析我们的数据）和成像器。这里的“成像器”不仅仅是用光相机拍照（这是我们所做的）；我们还用电子束，离子束甚至电磁探针扫描样品。

最近几周，TechInsights对我们的实验室技术进行了大量投资，并承诺在2022年购买以下产品：

• 新的Raith Chipscanner
• 新的离子束蚀刻器
• 来自Thermofisher（以前为FEI）的新TALOS TEM

Raith Chipscanner将“未来证明”美国，进一步提高技术在3NM节点上形象的能力。幸运的是，我们不会期望水平缩放会继续超过3NM节点。我们希望相反，我们会看到更多具有更多活跃层的紧凑型电路，并继续进行3D缩放。有了正确的样品准备技术，我们将能够在3NM及以后的延迟器 - 在很大程度上要归功于下一项投资。

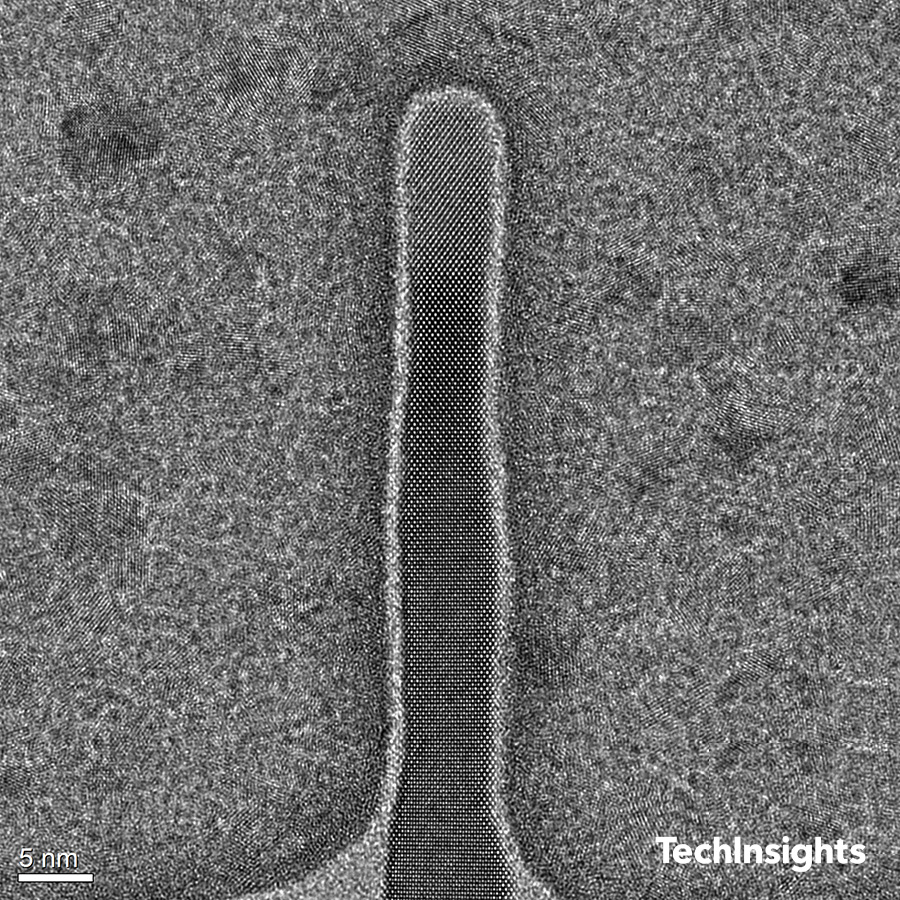

图1：晶体管“ FIN”的高分辨率TEM图像

“新的TEM是我们的最新购买，我们对此感到非常兴奋。”

资源：HZDR

2^nd离子光束蚀刻器（IBE）将为我们提供更多延迟芯片的选择。随着更先进的过程技术在较小的节点处使用，制造技术变得越来越奇特。这种新的IBE将在化学，离子束配置和终点检测方面提供更大的灵活性。

TEM - 传输电子显微镜 - 使我们可以在极端分辨率下看到。我们已经有一个体面的内部TEM，但是随着几何形状在芯片上缩小，并且使用更多的异国情调来制造它们，我们已经开始从尖端的技术游戏中“衰老”。

我们购买的新的Talos TEM将改善我们的分辨率 - 使我们能够更清楚地看到较小的功能，并更精确地识别材料（元素）。稳定也是一个因素。像TALOS这样的TEMS将使我们的TEM专家可以在非常特定的区域“居住”，而没有电子束（或样品）漂移，从而在我们的图像和测量中引起扭曲。

TechInsights非常幸运地拥有我们团队中世界上一些最好的显微镜和分析师。通过我们世界一流的专家和最新设备的新注入，我们将继续维护并扩展对当今芯片中发现的创新的最深刻理解。
