联想ThinkSmart Hub拆解

的TechInsights拆卸这是一款使用微软团队进行商业电话会议的设备。Hub不在Teardown团队的常规消费设备关注范围之内。通过分析，我们可以比较或发现在消费设备市场中发现的新制造商、子组件和集成电路，以及在以业务为中心的ThinkSmart Hub中发现的组件和品牌。

连接

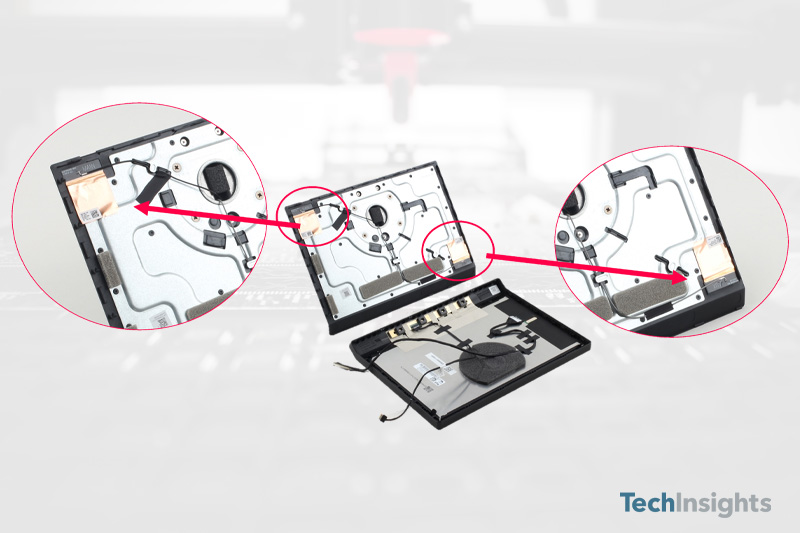

ThinkSmart Hub支持WiFi和蓝牙连接。从机身上拆下显示框，露出带有两个WiFi /蓝牙天线的后框。天线以对角线连接到背板支撑架上。

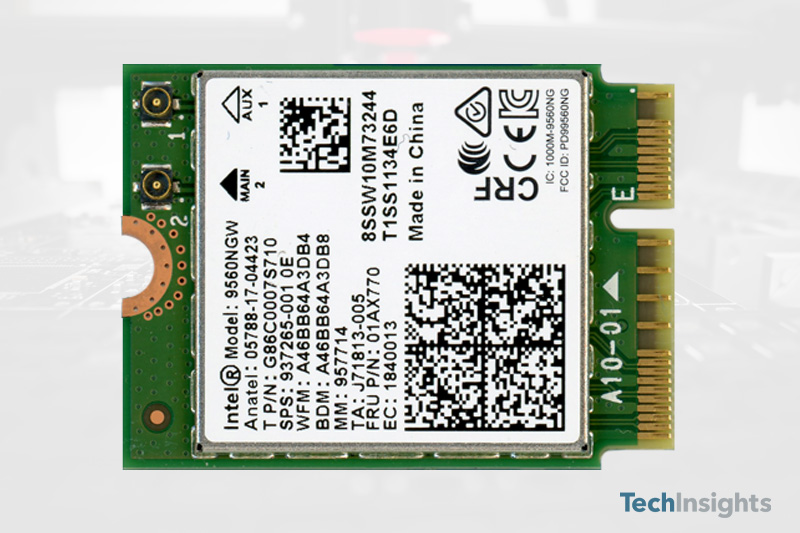

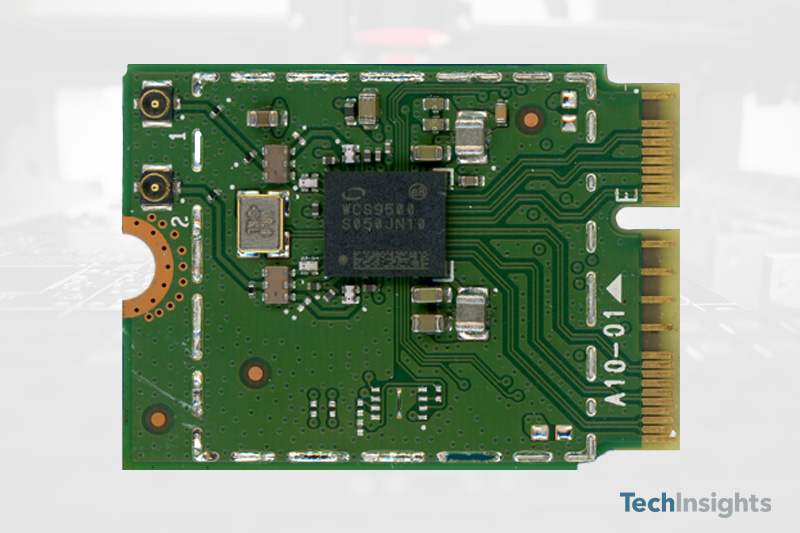

WiFi和蓝牙连接由英特尔AC 9560 9560NGW WiFi /蓝牙设备实现模块。AC9560和我们在笔记本电脑上找到的模块是一样的联想L390瑜伽在美国，我们估计每个模块的成本超过6美元。英特尔AC9560模块于2018年发布，TechInsights已经在几家不同oem的笔记本电脑中发现了该模块。英特尔WiFi /蓝牙有一个英特尔WCS9500 WiFi /蓝牙SoC。

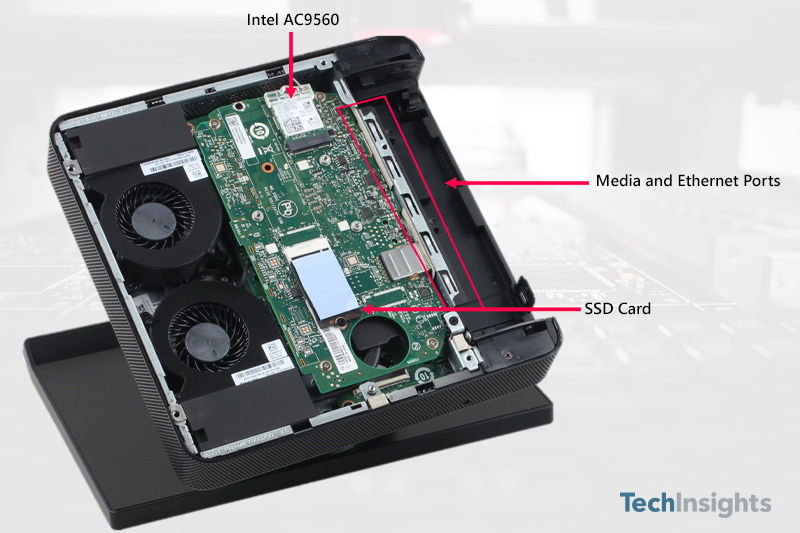

英特尔AC9560通过一个m.2连接器连接到集线器主板的后面。的m.2SSD卡、HDMI连接器、USB连接器和以太网连接器也位于主板上。

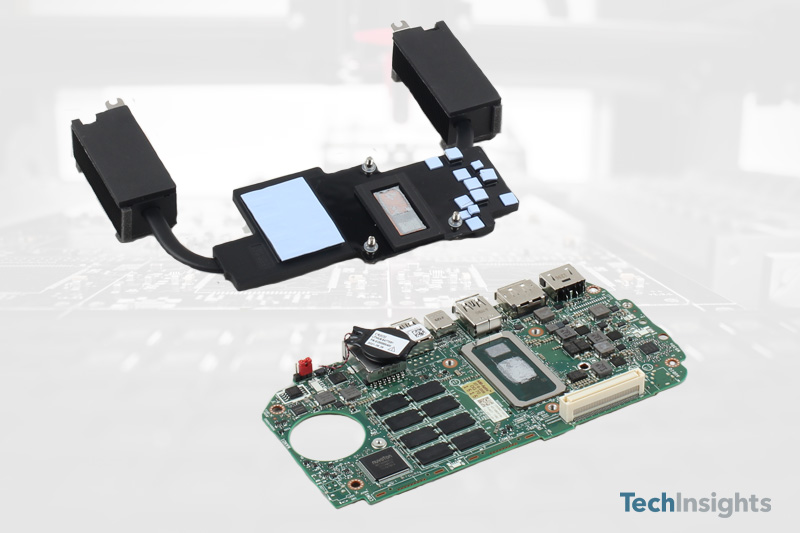

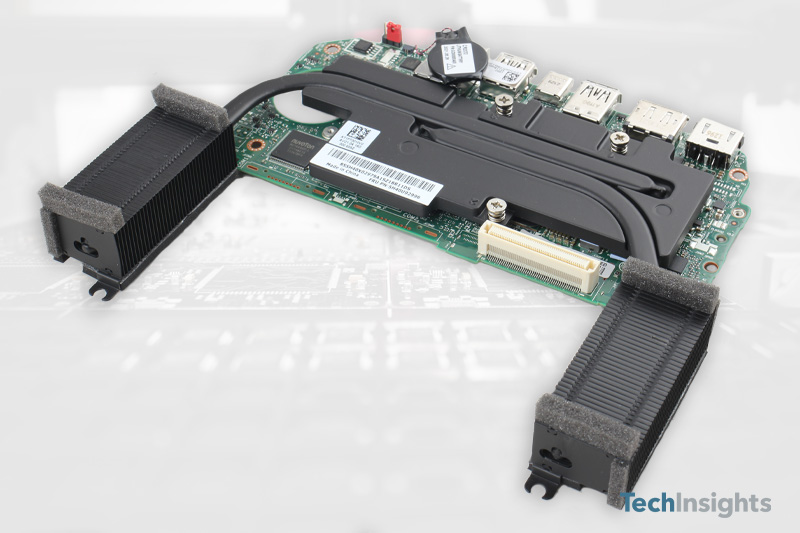

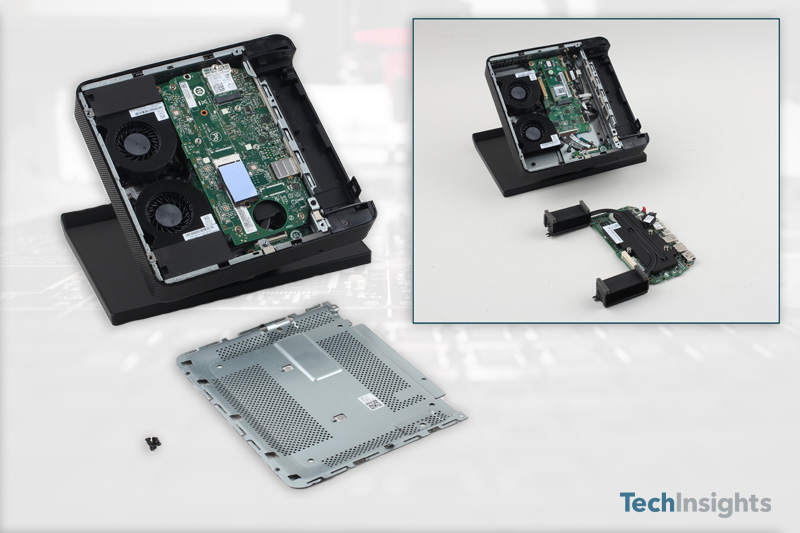

从基础单元移除主板，我们发现一个相当大的热组件，包括两个散热器和热管覆盖了主板1的大部分。由于ThinkSmart Hub具有紧凑、便携的设计，而英特尔i5处理器的TDP额定值为35W，管道、风扇和散热器确保处理器和其他电路有适当的热冷却。

附加组件

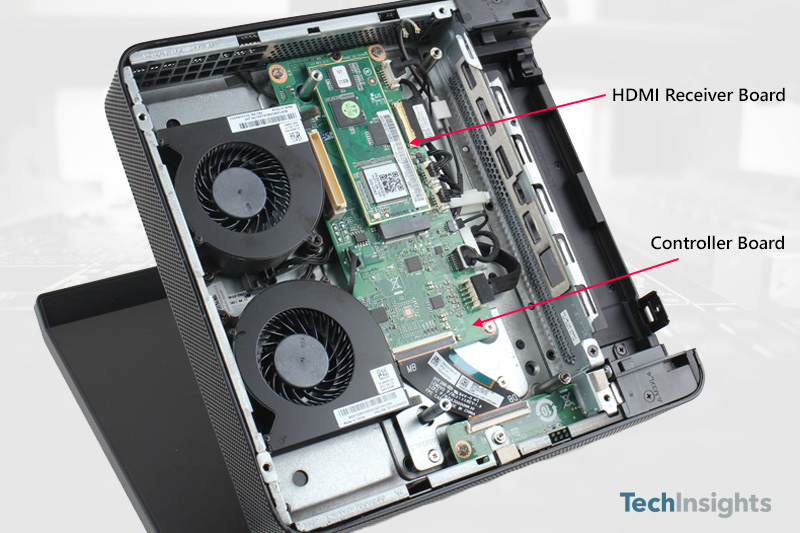

即使主板有英特尔i5处理器和媒体端口，也有一个HDMI板和控制器板。HDMI板似乎只有一个功能-处理HDMI媒体，而控制器板看起来处理很多媒体转换和音频功能。控制板上有麦克风、扬声器、两个风扇、SSD卡和HDMI接收板的连接器。

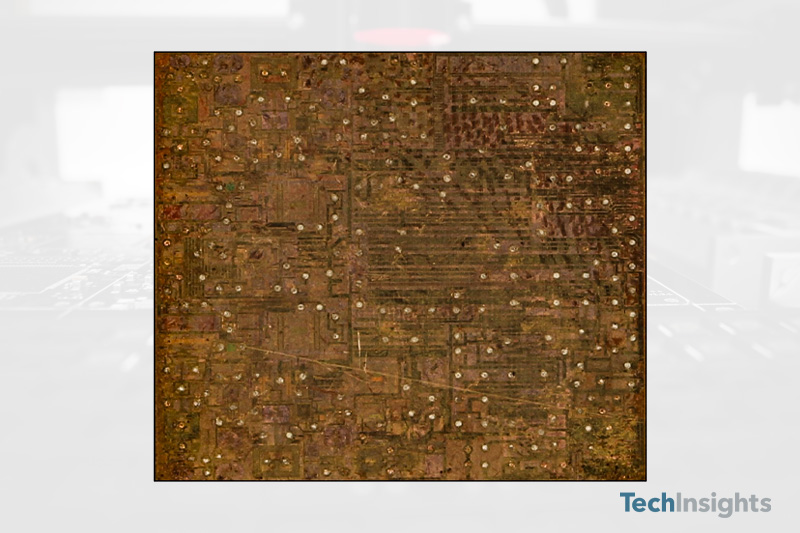

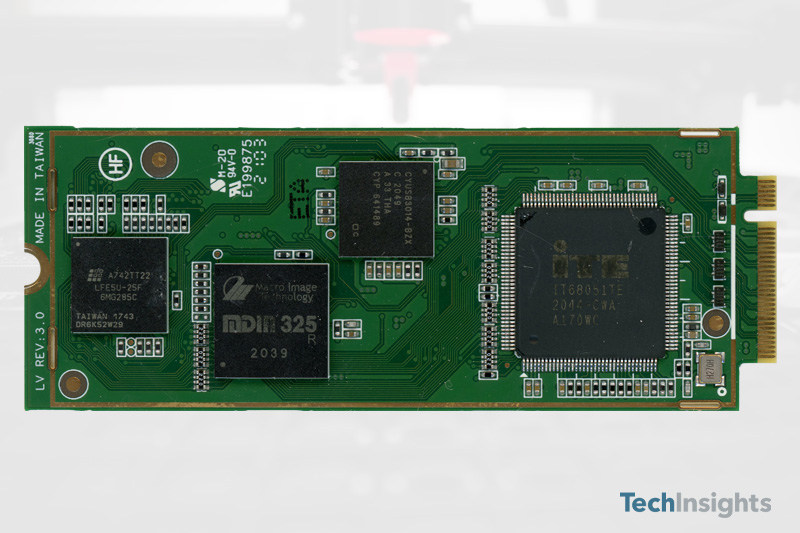

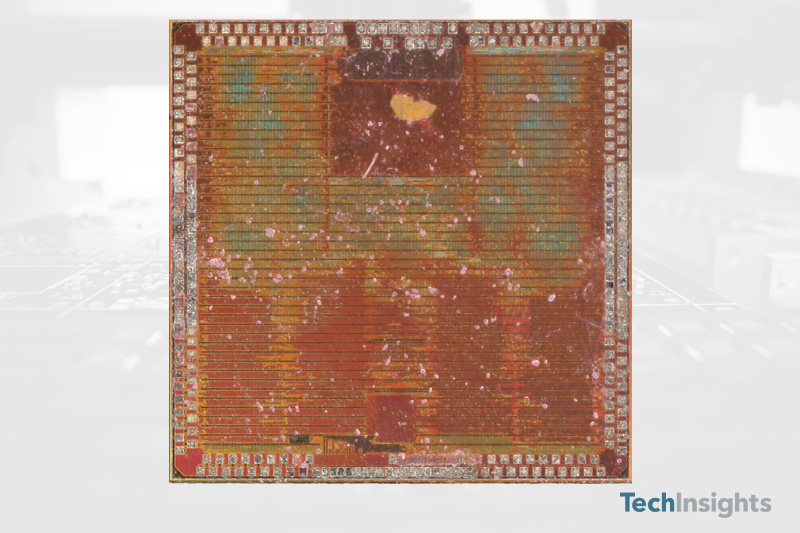

HDMI接收板有几个特定的媒体组件，包括Macro Image Technology视频显示处理器和ITE Tech ITE68051E双端口HDMI接收IC, ITE68051E是一个144针的QFP组件，封装面积为256毫米²．IC内部是一个模具，模具面积为14.82毫米²．

正如我们稍后将展示的，显示子系统是MIPI兼容的，并通过MIPI电缆连接到控制板。一个东芝TC358860XBG芯片处理从HDMI接收器到MIPI流的压缩。东芝TC358860XBG位于控制器板的一侧。

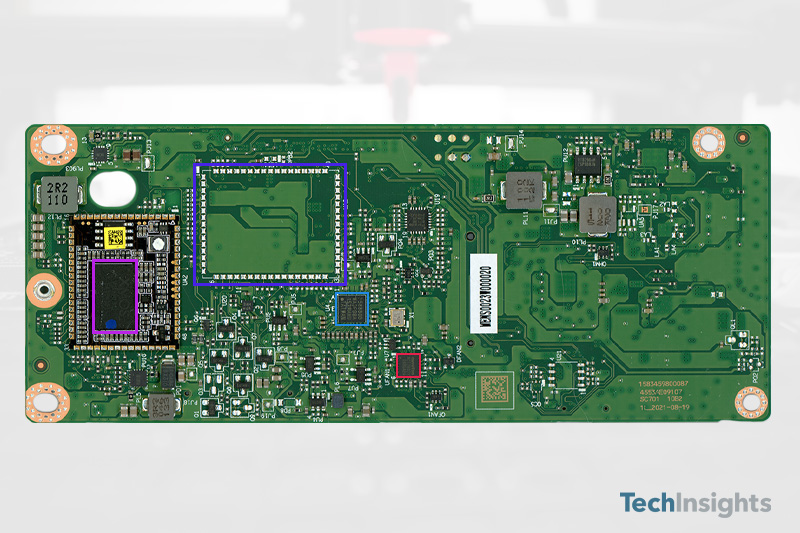

控制板上的其他组件包括Nuvton NCT7802Y和XMOS XVF3500 VocalFusion语音处理器。

TechInsights并不经常发现XMOS公司，联想ThinkSmart Hub只是我们在拆分过程中发现的第二款XMOS设备。我们在2019年的拆卸中首次识别了XMOS XU216-512索尼Xperia你好这是一款只在日本发布的智能语音助手。XMOS XU216-512控制Hello公司的AKM半导体角度传感器和德州仪器的电机驱动器。对于联想ThinkSmart Hub来说，XMOS XVF3500似乎是语音和音频功能不可或缺的一部分。

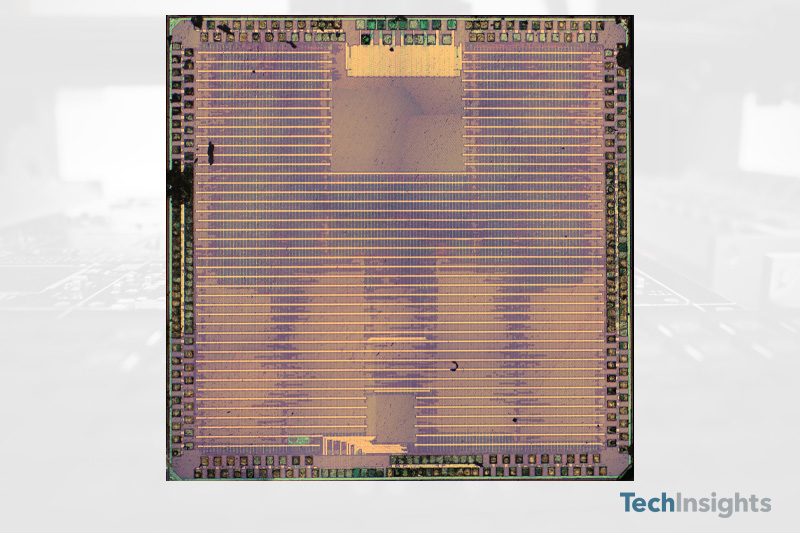

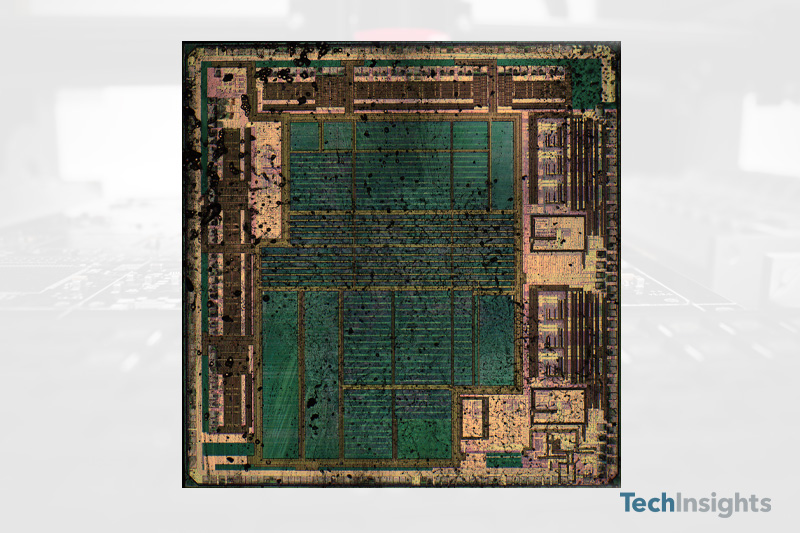

根据各自的数据表，两种XMOS IC设计都使用8核XMOS Tile架构。我们发现两个ic的模具有相同的模具标记，这可能表明ic之间唯一的区别是有多少活跃的xCore Tiles可用。在此比较中，XUX216有两个活动xCore Tiles，而XVG3500有四个xCore Tiles。

在没有ThinkSmart Hub原理图的情况下，我们假设XVF3500微控制器从Hub的麦克风获取输入，并根据XVF3500数据表应用算法来消除噪声、波束形成和远场语音。thinksmart Hub在显示屏边框的顶部有四个麦克风。四个底部端口麦克风是在一个单一的PCB上，该PCB通过一个十针连接器连接到控制器板的两侧。

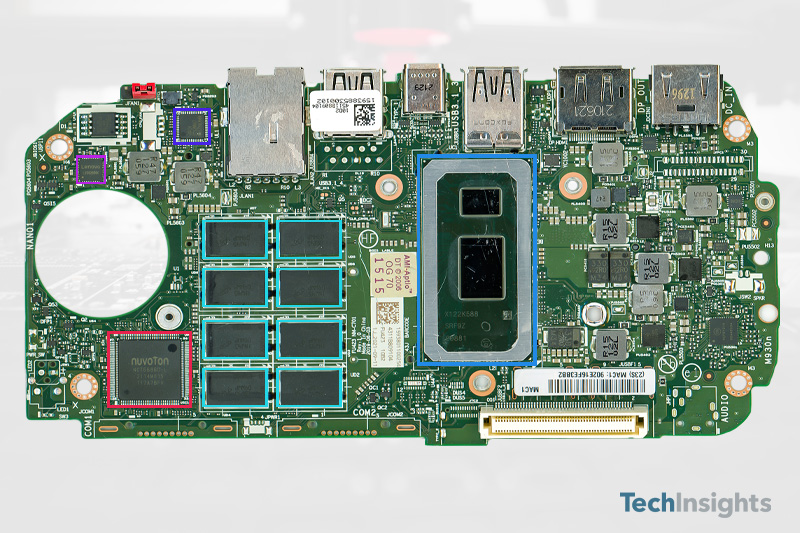

尽管这只是XMOS第二次出现在拆解分析中，但TechInsights已经在笔记本电脑、无人机和游戏台等设备中识别出了52次Nuvoton ICs。功能的类型也多种多样，从ARM Cortex-M0微控制器，到音频编解码器，到温度传感器。在ThinkSmart Hub，我们发现了两个Nuvoton ic。设计在控制板上的Nuvoton H/W监视器(NCT7802Y)可以监测几个重要的功能，如风扇转速，设备运行温度和电源电压。第二个Nuvoton, NCT6686D，位于主板和硬件显示器上。NCT6686D封装尺寸为13.95毫米x 13.95毫米，比控制器板上的NCT7802Y大得多。另一次我们发现Nuvoton H/W监控器IC (NCT7511Y)在2019年华硕ROG手机ZS600KL Z01QD手机．

显示子系统

从ThinkSmart Hub移除显示器后，我们很快确定了BOE Display为供应商。我们已经在几款联想笔记本电脑上发现了京东方显示屏，包括联想ThinkPad L390 Yoga。BOE只是联想笔记本电脑的三家显示屏供应商之一，我们还在其他拆解报告中发现了AUO和LG显示屏。

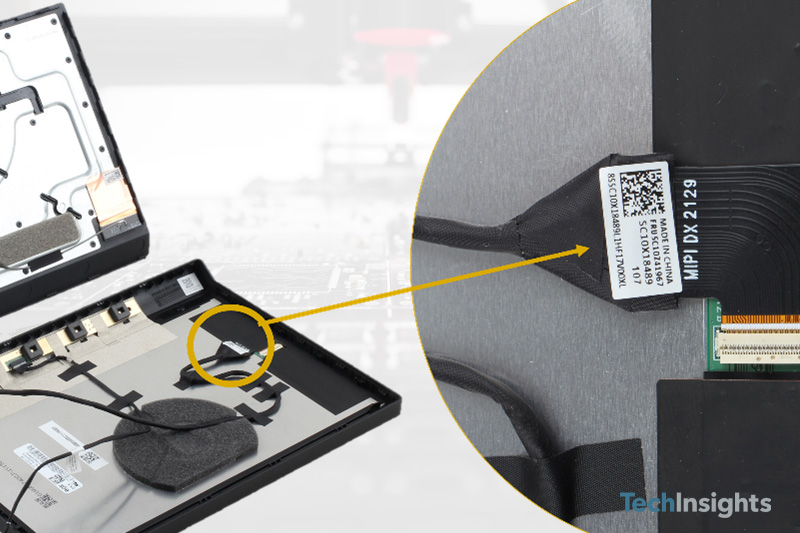

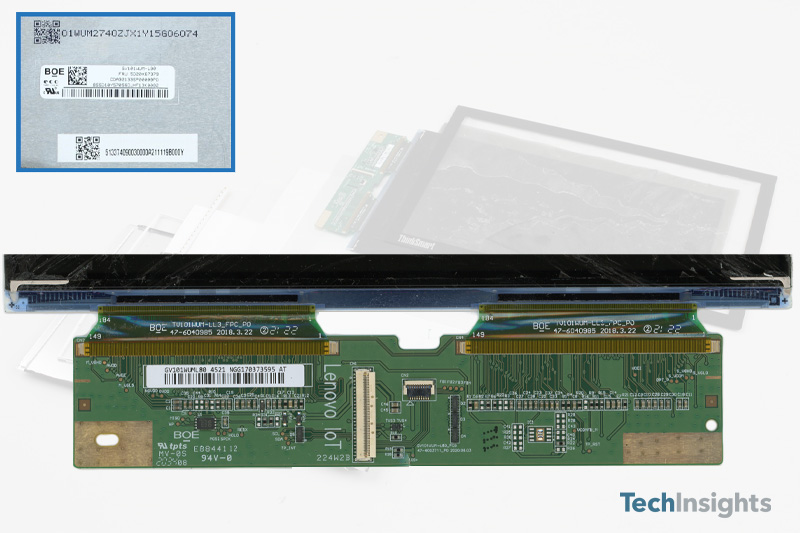

BOE显示器通过一根45针的MIPI DX电缆连接到控制器板。从连接器上取下电缆，显示板的丝网上可见“联想物联网”字样，这可能表明联想物联网的多个产品在联想商务舱产品线中使用相同的显示子系统。在显示组件中使用的BOE TV101WUM-LL3显示面板，其列出的纵横比为16:10，刷新率为60hz。

材料和机械说明

如果你看过2022年消费电子展上LG和三星的主题演讲，你可能会注意到他们花在可持续发展上的时间。可持续性的一部分是如何处理电子设备的寿命，也被称为WEEE或电子垃圾。

电子垃圾需要对其他类型的垃圾进行特殊处理。这样做既是出于安全考虑，也是为了最大限度地回收所有有价值的材料。塑料是从电子垃圾中回收的最大的材料类型。一般来说，回收塑料是一种常见的做法。然而，电子垃圾塑料具有挑战性，因为塑料的类型和电子设备中使用的阻燃剂。

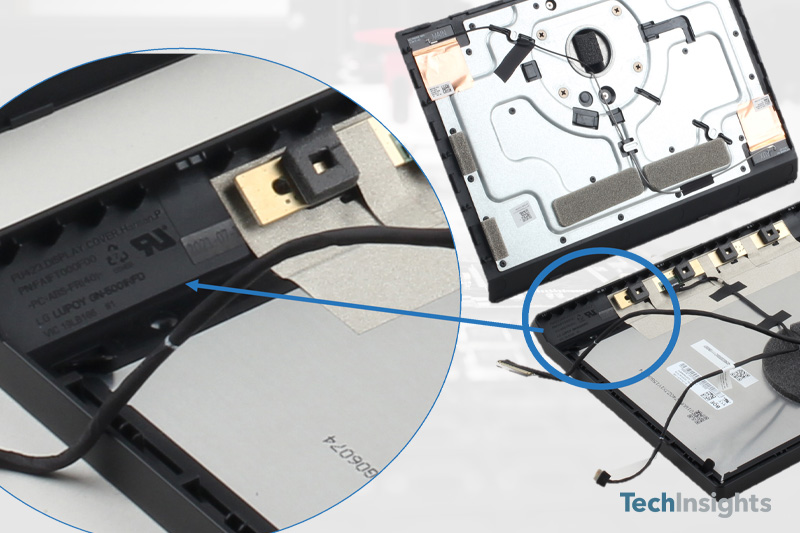

对于ThinkSmart Hub的10.1英寸显示屏，我们发现放置显示子系统的塑料框架是由LG化学的Lupoy™PC ABS热塑性塑料制成的。LG化学表示，他们的Lupoy™材料有30%的可回收成分。ThinkSmart Hub的整个塑料框架可能使用Lupoy™材料，但在撰写本文时我们没有记录它。

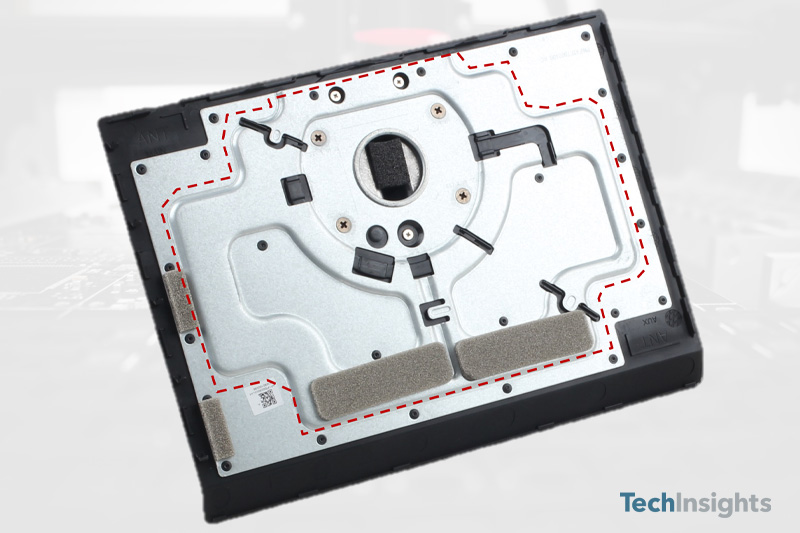

我们还看到，在从主单元的显示屏删除的过程中，背面框架有一个盖章形式。该形状为BOE显示屏提供支撑，并允许热量通过颈部向下拉到ThinkSmart Hub的底部。如上所述，ThinkSmart Hub的底部包含所有pcb、电缆、两个风扇、两个大散热器和直接组装到主板上的热管。

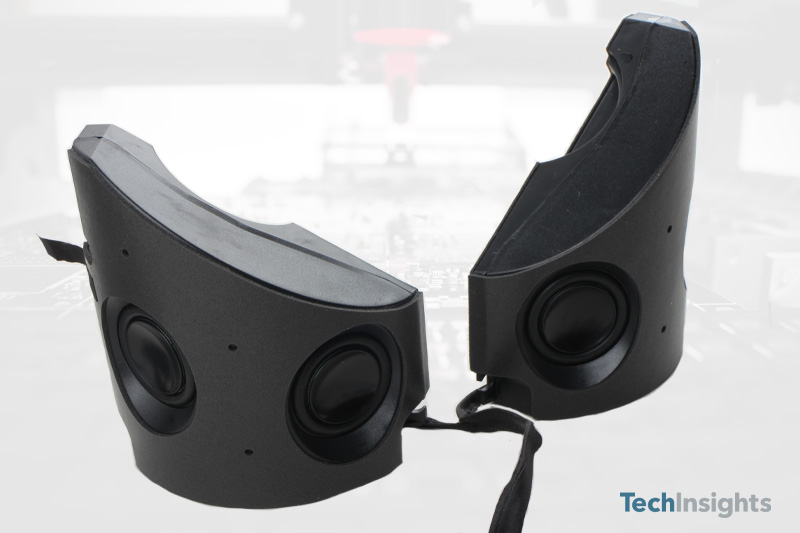

ThinkSmart Hub颈部还有一个运动传感器和四个3W端口扬声器。

扬声器端口打开到颈部的顶部，更接近显示屏背板框架。端口设计可以提供一些热效益，并为商务会议实现所需的音频和声音目标。

总结

在撰写本文时，ThinkSmart Hub的零售价为1799美元。它的价格可能看起来很高，但如今它与苹果的iPhone 13 Pro Max或传闻中的三星Galaxy S22 Ultra的价格不相上下。

虽然ThinkSmart Hub不在我们正常的拆卸分析范围内，但我们确实发现了几年前发现的熟悉的IC品牌和IC。这样做的好处是，对于非消费设备来说，使用“较老”的组件通常意味着它们的价格已经稳定，甚至比ic首次上市时下降了。此外，使用较老的ic进行设计可以让设计工程师在类似的设计中评估组件的历史性能。
