荣耀Magic4至臻版智能手机摄像头

TechInsights分析了主摄像头和潜望镜摄像头，假设这两个设备执行变焦成像的核心硬件功能。

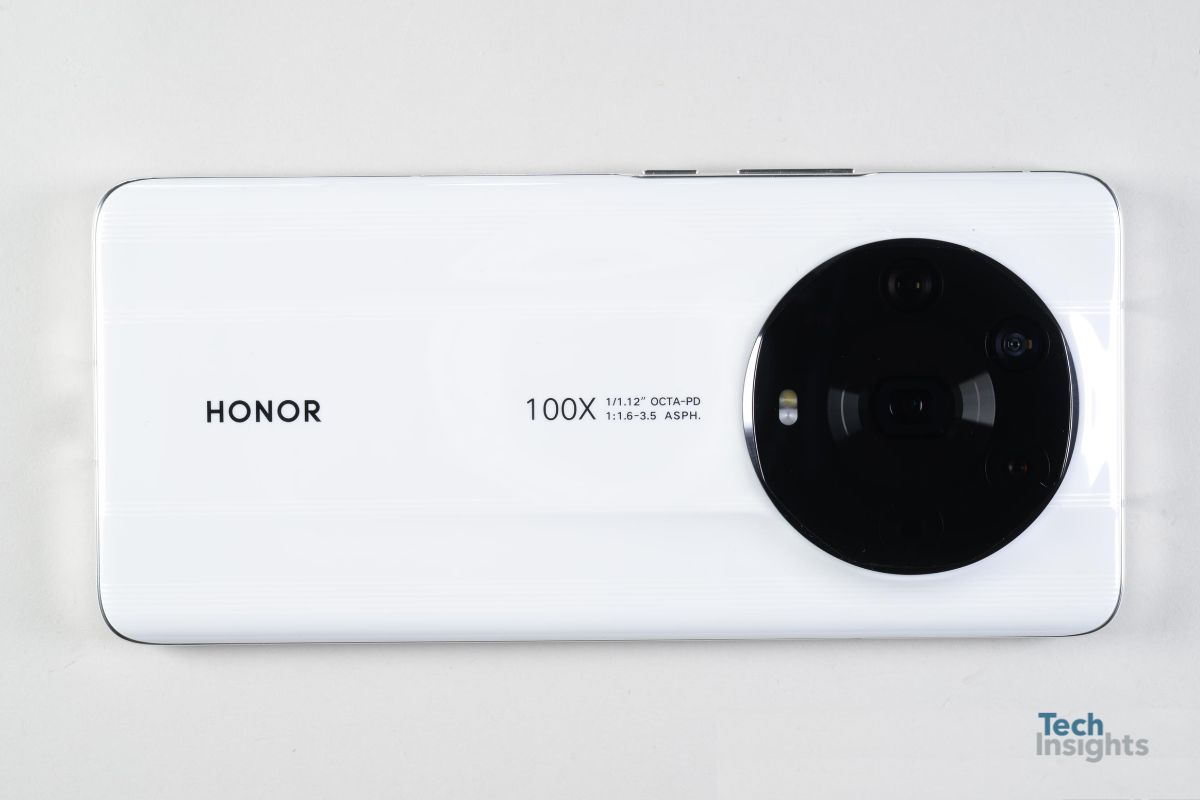

图1:Magic4 Ultimate背后的摄像头集群。未开封的电话。

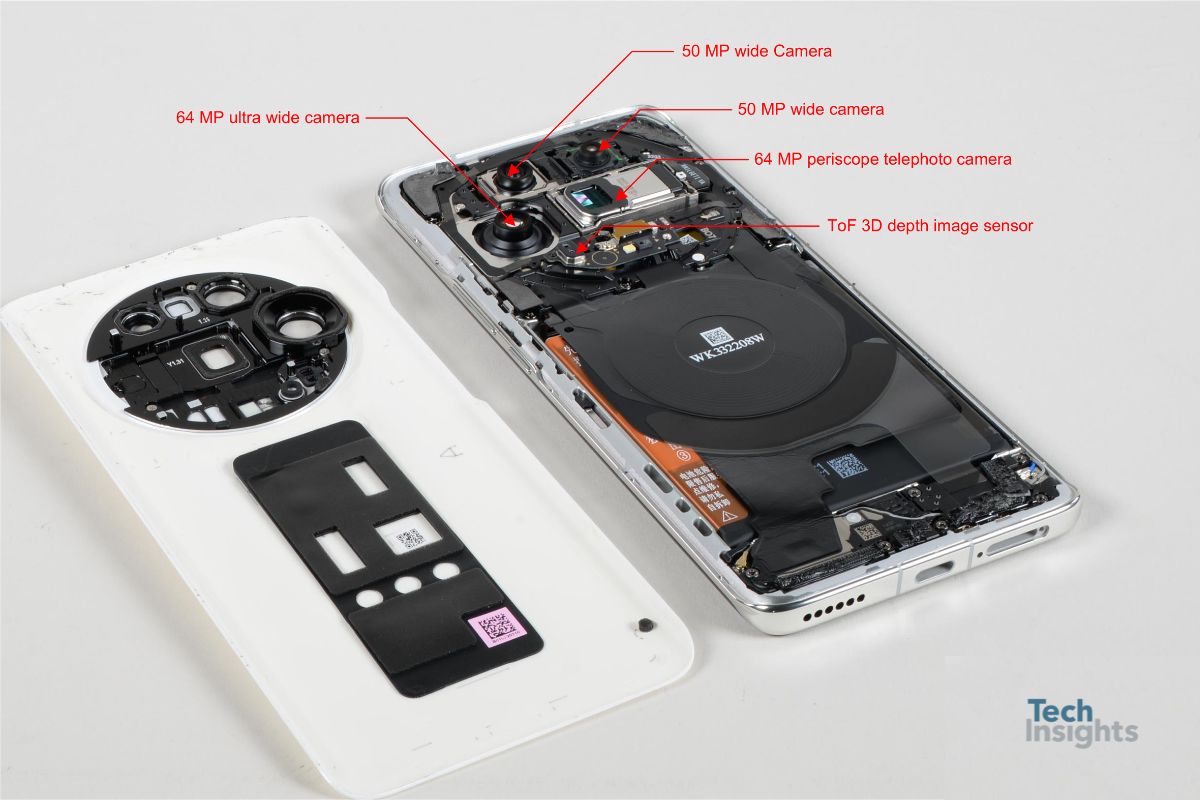

图2:Magic4 Ultimate背后的摄像头集群。打开带有摄像头的手机。

图1和图2显示了智能手机的摄像头集群，包括未打开的和打开的。请注意，智能手机上的品牌强调相机规格，因为光学硬件受到消费者的重视。潜望镜相机位于圆形集群的中心，周围是主、超宽和光谱增强相机。

主摄像头中的1/1.12英寸大传感器是一个重大更新，整个集群使用定制设计的图像信号处理器(ISP)，具有每通道20位的处理能力和足够的速度以60 fps记录4K视频。ISP支持“Magic-Log2”视频格式，声称动态范围增加15%。详细内容由GSMArena．

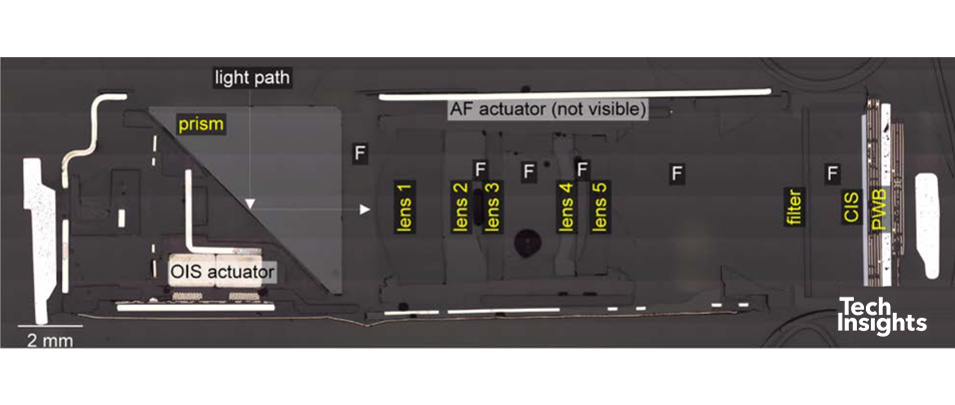

图3:潜望镜长焦相机横截面，主要光学元件显示。

潜望镜长焦相机的横截面(见图3)显示了一个相对常规的五透镜筒和棱镜来折叠光路。棱镜下的光学稳像线圈驱动器调节棱镜的倾斜。CMOS图像传感器是众所周知的OmniVision OV64B，一个64 MP设备在1/2“光学格式和0.7微米像素间距。OmniVision 64B已经出现在TechInsights分析的许多设备中，包括华为P50 Pro潜望镜相机(见包报告PKG-2108-805)和红米K40游戏版(包报告PKG-2106-804，该设备在相机中使用了不寻常的晶圆级玻璃镜头)。在TechInsights的软件包报告PKG-2206-802中有更多关于荣耀Magic4至臻版潜望镜相机的技术细节。

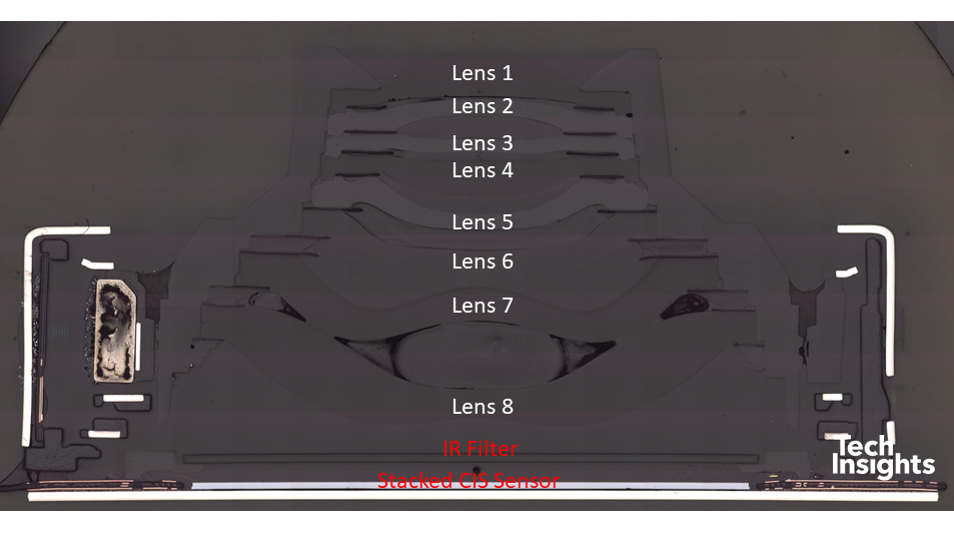

图4:主要相机光学截面，镜头和光学传感器组件。

TechInsights还对主摄像头进行了探索性横截面测试。探索性截面在Package通道感兴趣的设备的个案基础上执行。图4显示了1/1.12”光学格式主摄像机的光学截面。在智能手机所需的更短的光学轨道长度内，需要8个透镜将光线分布在传感器上。像素间距只有1.4微米。这是TechInsights分析的最大光学格式之一。到目前为止，只有小米小米11 Ultra、夏普Aquos R6和即将推出的小米12S Ultra更大，使用1英寸光学格式传感器。荣耀声称图像质量与这些较大的传感器相比具有竞争力，第三方比较(DXOMark)似乎证实了这一点。荣耀Magic4至臻版摄像头是对华为Mate产品大幅改进的直接回应。毫无疑问，2023年，所有主要制造商的相机生态系统都将继续改善，TechInsights将继续密切监控这一领域。
