发布:2016年9月28日更新:2017年3月23日
特约作者:曼迪金格里奇和吉姆·莫里森
就在你以为我们可能完成区域性拆卸更新,这里我们再次。我们也希望通过这个了,但是,唉,似乎已经有迟延交付我们的苹果新手表。我们听到这是一个相当普遍的经验。看看这是值得等待的…
苹果的手表系列2
有什么新鲜事吗?

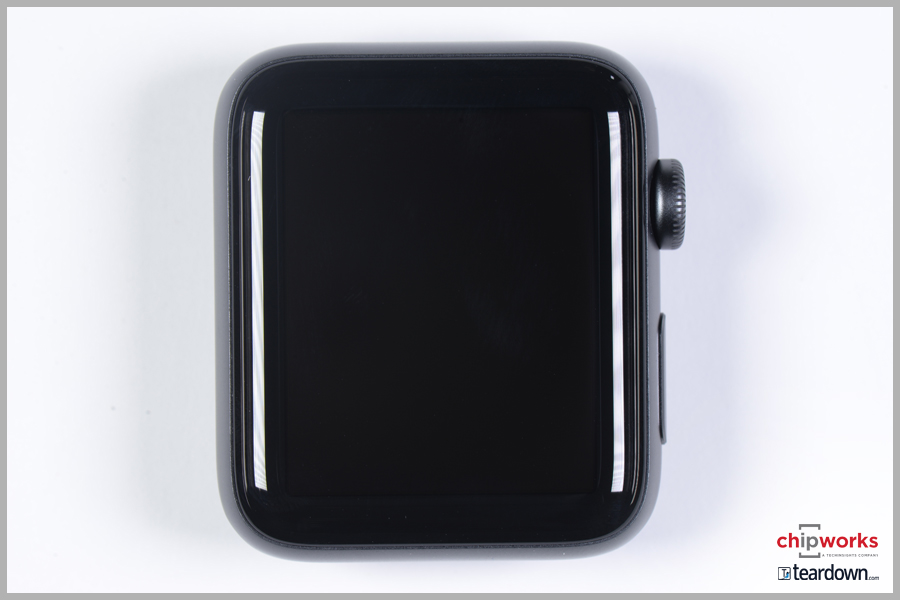

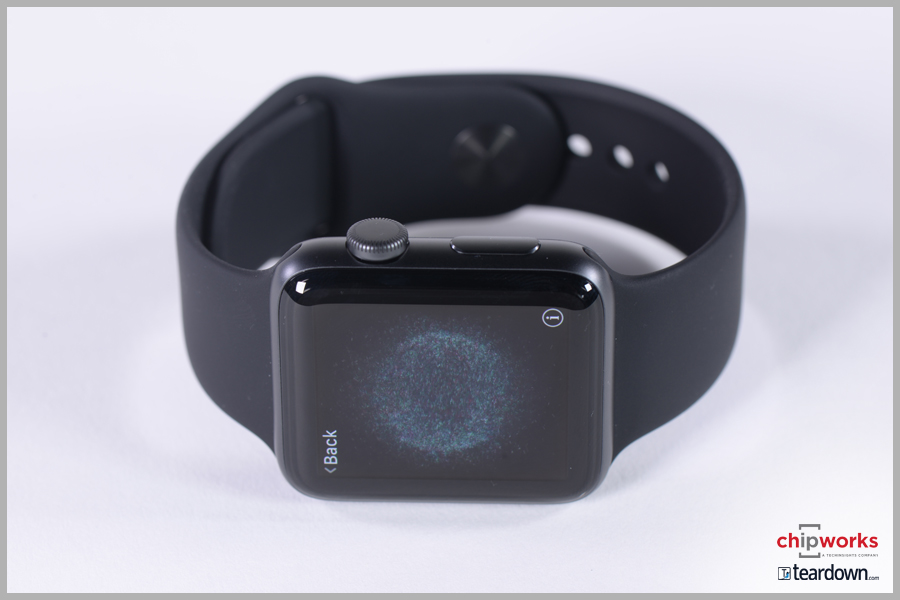

苹果最新版的手表,被称为系列2,已经升级来改善其功能作为主要fitness-tracker设备。只有头发厚,重量比原来的重,这款手表看起来基本相同,直到你把它打开,观察亮显示。
在里面,最引人注目的变化包括耐水(50米),GPS,更快的处理器、更长的电池寿命,和新watchOS 3。前面的一代,现在被称为系列1,也同样收到升级处理器和操作系统。

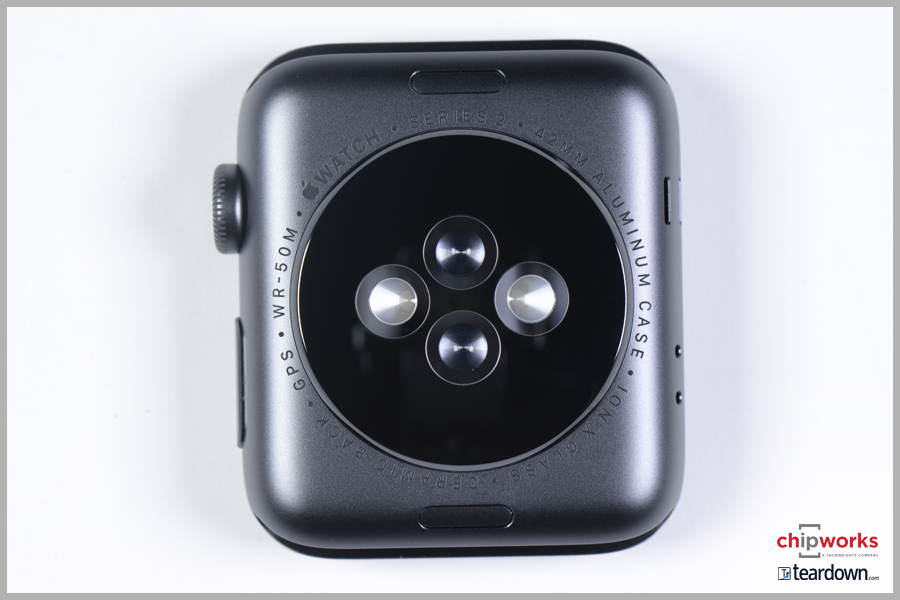

在苹果的手表系列2
里面有什么?

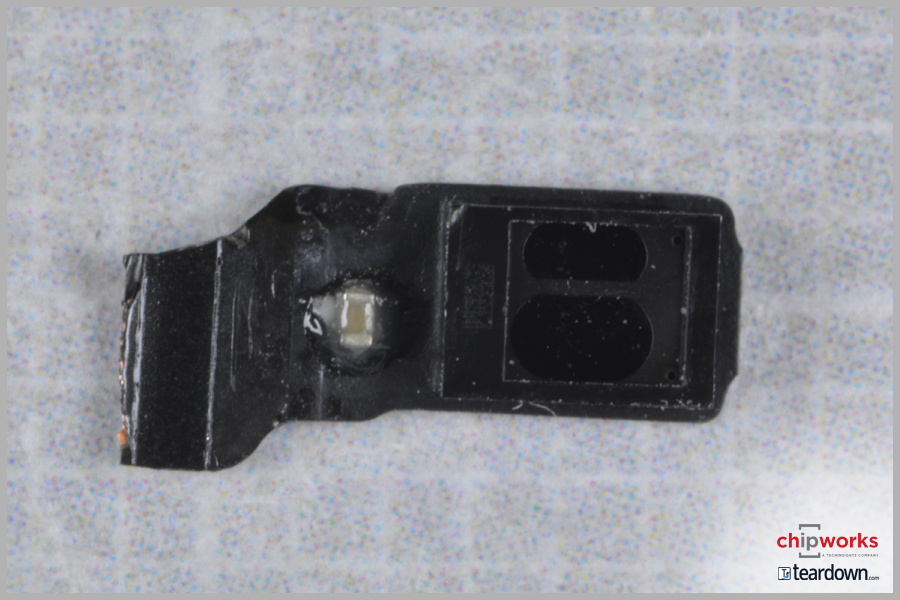

不多久,这款手表揭示它的一些秘密。别人会更加努力,但之后。以下显示(在我们的例子中,42毫米版本),我们已经可以看到几件包括模拟设备343 s00092触摸控制器,德州仪器36372直流-直流转换器,和NXP 67 v04 NFC的解决方案,其中包含PN549 NFC控制器和“008”安全解决方案。在最初的苹果看,NFC和触摸控制器被发现在S1 system-in-package (SiP)。在底部显示,我们看到一个光学传感器或从AMS环境光传感器。数字背后的皇冠,我们又看到,意法半导体的光学编码器、一个运动传感器光学手指导航(探讨)。
意法半导体
数字背后的皇冠我们再次看到,意法半导体的光学编码器、一个运动传感器光学手指导航(探讨)
力接触模块
力接触模块
挖深一点,我们发现力联系模块。我们写这个技术在过去的长度,包括一个新的探索其实现的功能分析iPhone 6 s,我们看不到任何新的手表。即使控制器是相同的模拟设备AD7149电容传感器控制器我们发现在前几代苹果力的触屏设备。再次,在原始的手表,这是发现在S1 SiP。

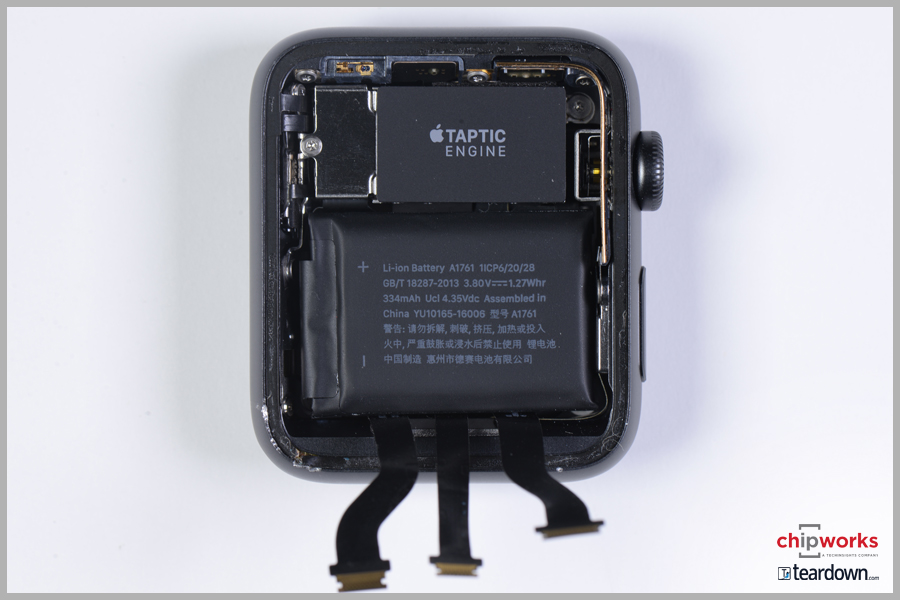

Taptic引擎和电池
Taptic引擎和电池

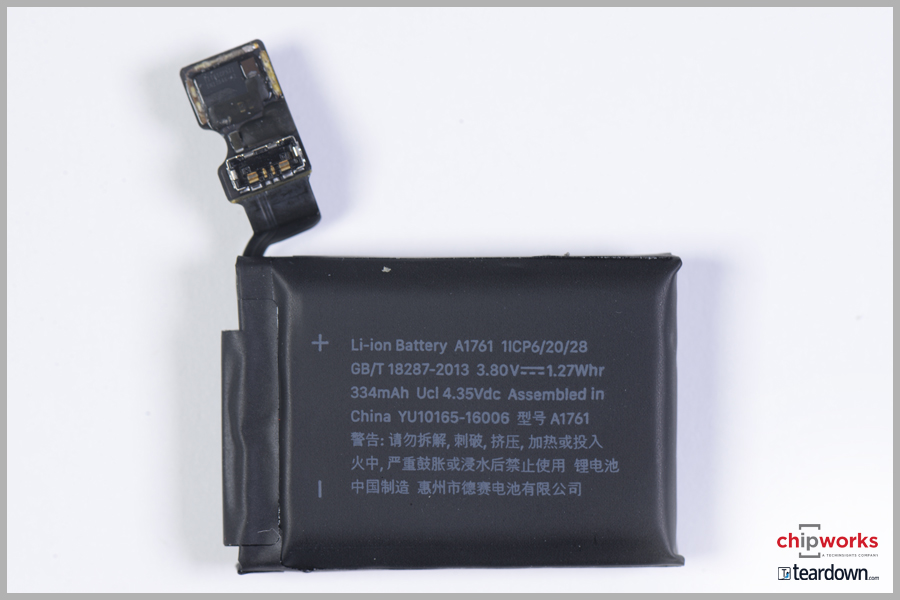

接下来是taptic引擎和电池。作为我们在拆解的朋友请注意,这个电池是不轻易删除由于大量的粘合剂,尽管这将被证明是只有第一个提出的一系列挑战这个拆卸。一旦我们得到它,我们看到2系列的电池寿命越长,尽管power-sucking GPS和一个光明的显示,确实可以归因于一个更大的电池。42 mm模型时钟为3.80 V和334 mAh, 1.27 Whr权力。连接到电池的flex电缆,我们找到一个德州仪器SN27546-A2单细胞锂电池燃料表。
麦克风和扬声器
麦克风和扬声器

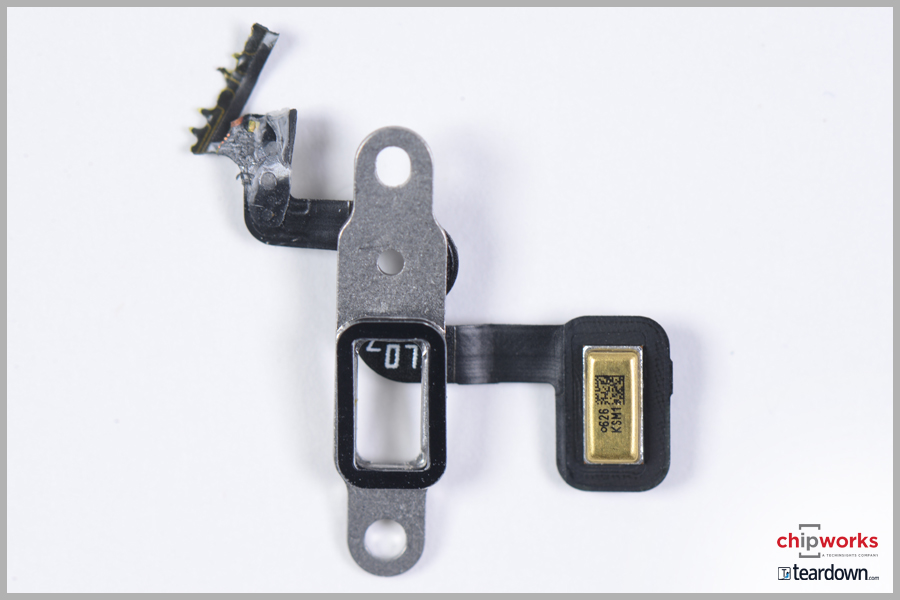

在这个过程中,我们也发现了诺尔斯KSM1麦克风和一个漂亮的防水扬声器。看从用水解锁时,演讲者,旨在洪水与水,会振动,水喷射。早期看的评论指出,这实际上是音响和很小的液滴退出的手表(演讲者打开dual-slit左侧)。
所以S2呢?
正如你可能已经猜到了,这就是我们再次遇到一些困难。如果你经常拆解追随者,你可能记得S1 SiP也被证明是一个挑战开放和识别内容。我们的实验室仍然忙于工作,我们相信,他们会通过,但这就是我们可以告诉,让你在此期间:
比较S1,总体规模仍然是相同的,但正如我们已经看到的,一旦发现几部分在SiP现在发现外部:电容传感器控制器(触摸),NFC的解决方案,和MEMS运动传感器。
系列的还是米娅从我们拆卸2到目前为止GPS / GLONASS, wi - fi,蓝牙解决方案,以及处理器。我们预计我们会发现这些在S2,当然,我们会尽快更新你能够识别它们。请继续收看。
更新!下面是一个形象的苹果S2模块等离子蚀刻暴露内部死后。
图片由JIACO仪器
更新:S2包含超过42死!
S2是系统包(SiP)。我们学会了与第一代S1,这些SiP模块包含包的风格都在一个大的模块。类似于从日本村田公司或USI WiFi模块,一个模块,包含几个组件。这些组件可以打包为裸死(CSP、巨头等)或传统线保税包甚至multi-chip包像包上包或多模DRAM或NAND内存。
Deprocessing这些SiP模块,同时仍然保留包装标志是一个挑战。必须注意在SiP捕获每个组件。S2包含超过42死!这是一个很多硅在这么小的模块。

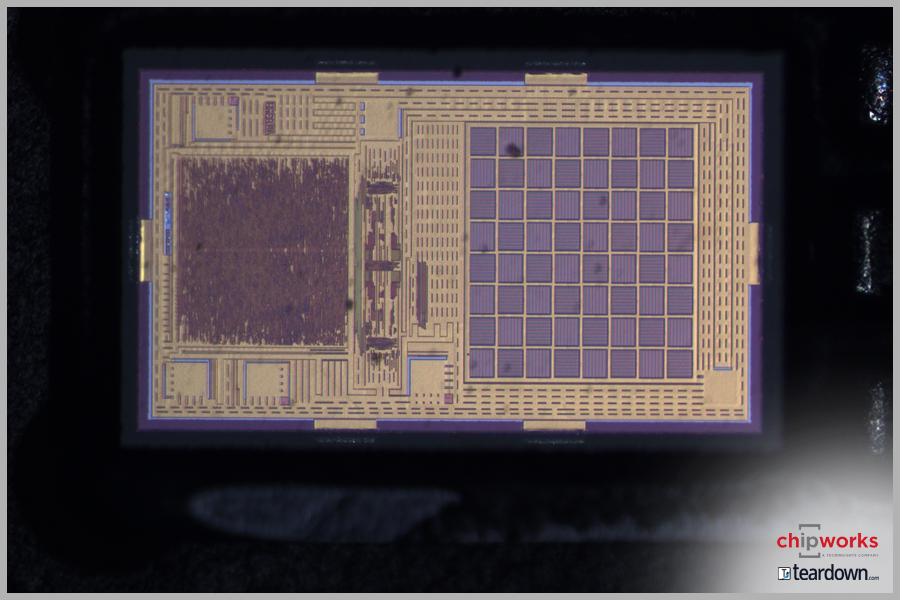

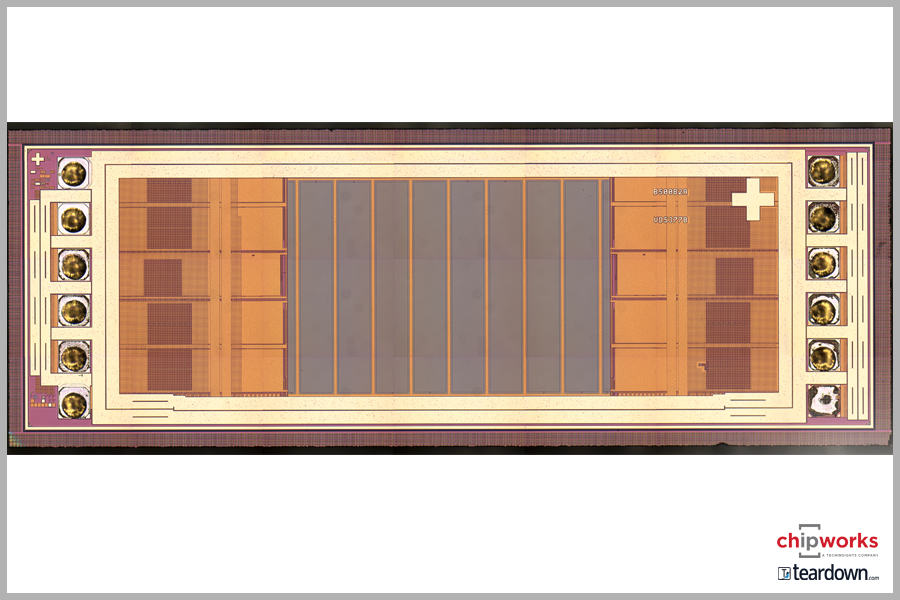

出现的第一个死于S2 SiP是意法半导体ASIC。这死似乎是苹果的定制ASIC手表系列2监测各种信号水平对整个表。模具在5 x 1.7毫米x 1.7毫米5 CSP包。
