发布日期:2015年12月23日
很多半导体的含量在这么小的东西里!

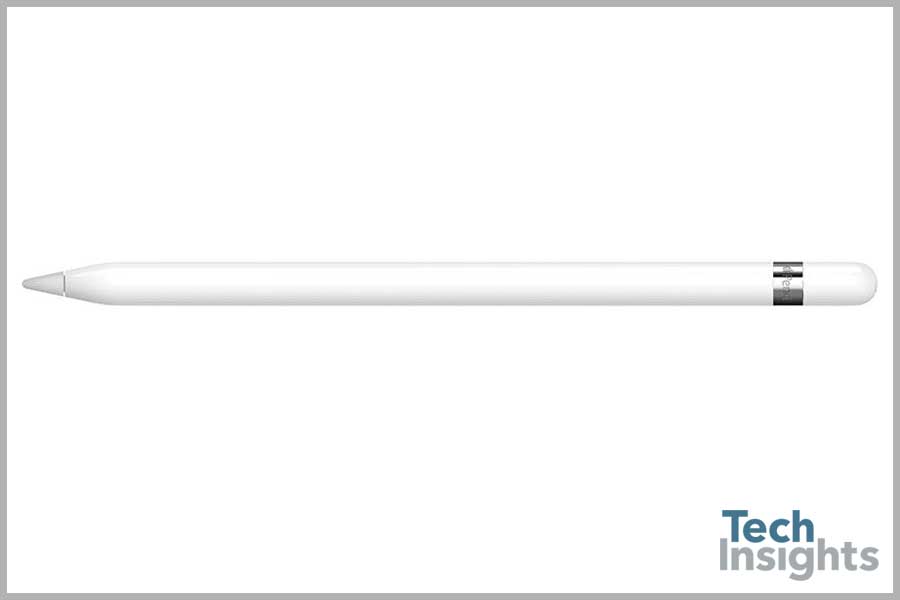

上个月，我们购买了一台iPad Pro和一支苹果铅笔，以了解苹果在这款新的平板电脑和触控笔解决方案中使用了哪些设备。这个故事不是关于iPad Pro，而是关于苹果铅笔。

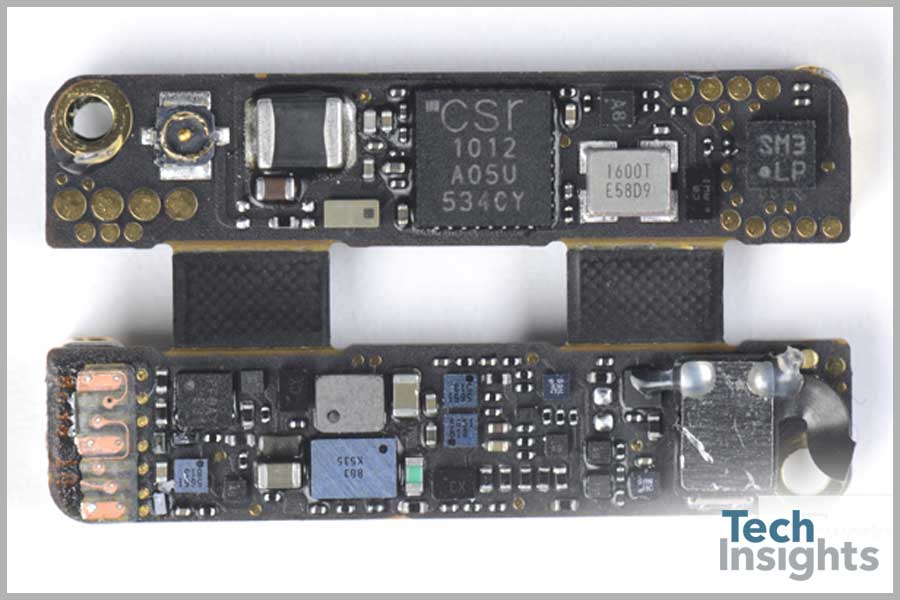

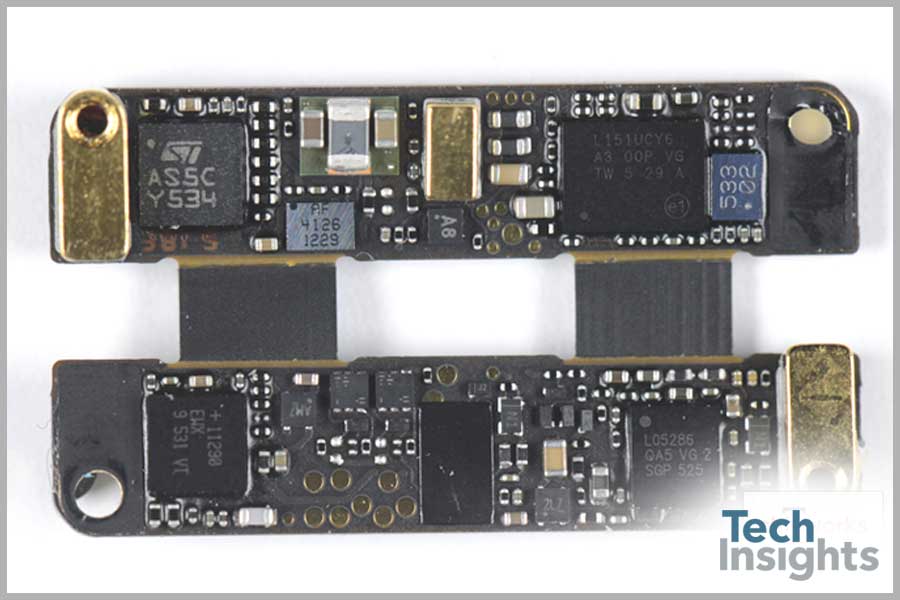

“长176毫米，直径9毫米，重约1克的半导体装置有15个。对于这么小的东西来说，这真是难以置信。铅笔的主要供应商是德州仪器公司和意法半导体公司。两家公司都有四个插座/设计各赢。其他获得铅笔设计胜利的公司包括Maxim Integrated Products, Cambridge Silicon Radio, SiTime, Bosch和Fairchild。

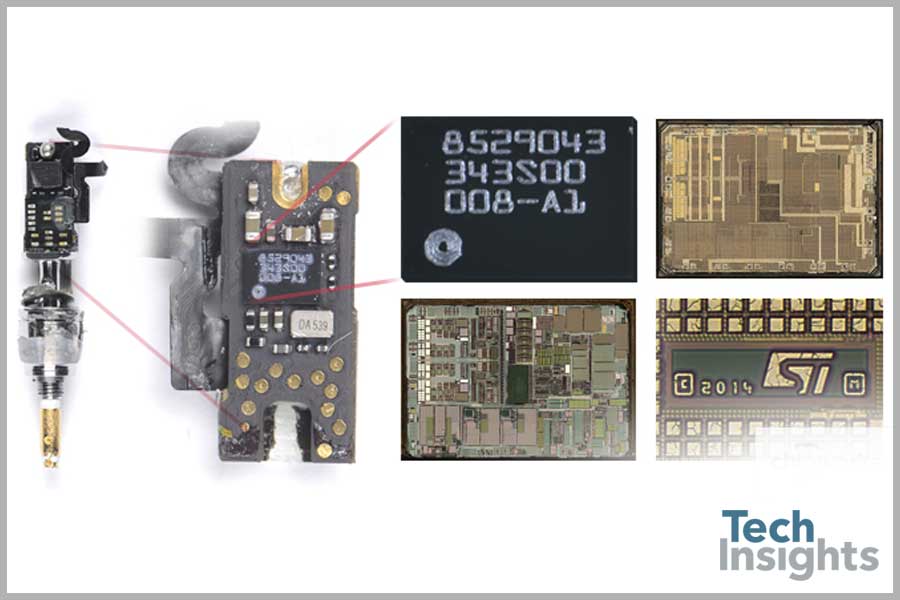

铅笔的尖端非常有趣，因为我们想知道这支铅笔是如何与显示器相互作用的。我们认为里面一定有一些半导体设备来驱动铅笔。果然，我们找到了一个包装标记为“8529043 / 343S00008-A1”的设备。343S号是标准的苹果部件编号，并没有告诉我们任何东西。经过一个小器件的分解处理，我们了解到铅笔顶端的驱动IC是意法半导体设计和制造的。从布局来看，我们有一个高电压低电流驱动IC。
techhinsights目前正在分析触控笔和iPad Pro作为一个系统是如何协同工作的。从互动的角度来看，似乎有很多事情在发生。测试仍在进行中，我们将在新的一年写下我们的发现。
