我们忍不住注意到有很多猜测和讨论（坦率地，一些疯狂的猜测）关于Apple的新型闪电连接器的功能。We don’t normally give (a total of five blogs!) this much attention to a single electronics teardown, but since we haven’t seen it elsewhere yet, we figured the world needed “just one more thing” on the Apple iPhone 5. We have confirmed that the Lightning cable does have four chips embedded in it, plus some passive devices. Two of these chips are very simple (only a couple of transistors), and the third is an NXP NX20P3. However, the fourth and arguably most interesting of these is the TI chip.
苹果闪电线内部
TI BQ2025
侧面图像显示TI芯片在闪电连接器上的位置。一旦我们剥离了电缆外壳（比做的更容易），并将骰子从包装中取出，我们发现了“BQ2025”的模糊标记。（见下面的模具照片）。此部件号码未通过TI发布。
然而，TI确实发布了BQ2022、BQ2023、BQ2024和BQ2026的数据表。这四种芯片在TI的网站上被归类为电池燃料表，但它们并不相同，其中三种是串行eprom，其中一种是电池监控器IC。
然而，这四个都有一些共同的特征。它们都使用单线SDQ接口(TI的专有串行通信协议)。因此，很有可能BQ2025确实有一些安全实现。它似乎还包括一个SDQ接口。
我们继续我们的实验室工作的BQ2025，现在有一个较低的金属样品查看(并在TechInsights商店购买)。在这个样品上，我们可以看到这个芯片的更多细节。有一个数字逻辑块占据了芯片的左上角。这个模块包括大约5K个逻辑门。芯片上也有EPROM，可能有64或128位存储(仅可视检查，完整RE未完成)。也有一些大型的驱动晶体管，相当多的模拟电路，和相当数量的电容。这当然是一致的串行通信芯片包括一些简单的安全功能。
德克萨斯州的苦难
德克萨斯州的苦难
德克萨斯州的苦难
魔术连接器
与上一代连接器相比，Lightning连接器具有较少的直接连接。这意味着苹果需要对发送和接收信号的线路应用一些智能，因为连接更少，但数据一样多。此外，苹果还拥有多项与设备间认证和安全相关的专利。这是一个有用的应用程序，允许“握手”访问只需要一个外设的功能(如扬声器对接站)，而不允许访问手机的全部功能。它在智能电池应用中有额外的应用。Apple和Texas Instruments(分别)在许多相关专利(申请和发布)中记录了该安全技术，其中描述了从主机到附件的信息传递。有兴趣的人，这里有一些专利号，最后一个是TI专利:20100173973A1, US8200881, US8239605, US8086781, US8161567, US823881, US8245041。
这实际上是非常有趣的，我们可能已经发现了一个芯片与(可能)一些适度的安全在这个电缆。在这种情况下，这不仅与确保电缆收入流或确保可靠和高质量(许可的)外围设备有关，而且还与提供有用的产品功能有关，而这些功能不一定是消费者最关心的。我们正在计划对这个设备进行全面的系统分析，以进一步了解到底发生了什么。
之前，我们已经分析了关于医疗打印机媒体(臂带)、打印机墨盒、闪存存储器、电池和智能卡的安全设备，但这是我们看到的第一个安全电缆。这种安全性不像今天的打印机墨盒所使用的那样复杂，但是类似于墨盒制造商在过去所实现的努力水平。换句话说，此时的安全性“刚刚好”。随着未来几代苹果和非苹果产品的出现，我们可能会开始看到更强大的安全和控制，如果市场力量值得这样做的话。
闪电连接器板上还有三个芯片

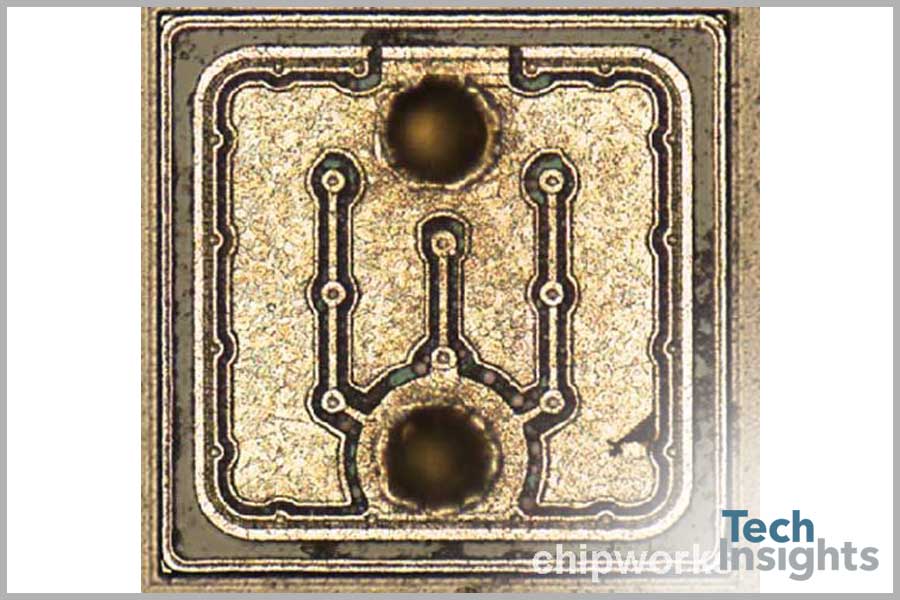

为了完成这个故事，让我们看看闪电连接器板上的其他三个芯片。NXP NX20P3包含一个巨大的晶体管，占据了超过75%的芯片面积。它也有相当数量的模拟电路，这将与他们的外围充电设备产品线一致——从我们上次参加的应用电力电子会议(APEC)来看，我们知道NXP在这个市场非常强大。最后两个模具似乎是简单的功率晶体管。好的设计再次为德州仪器和NXP赢得胜利!
