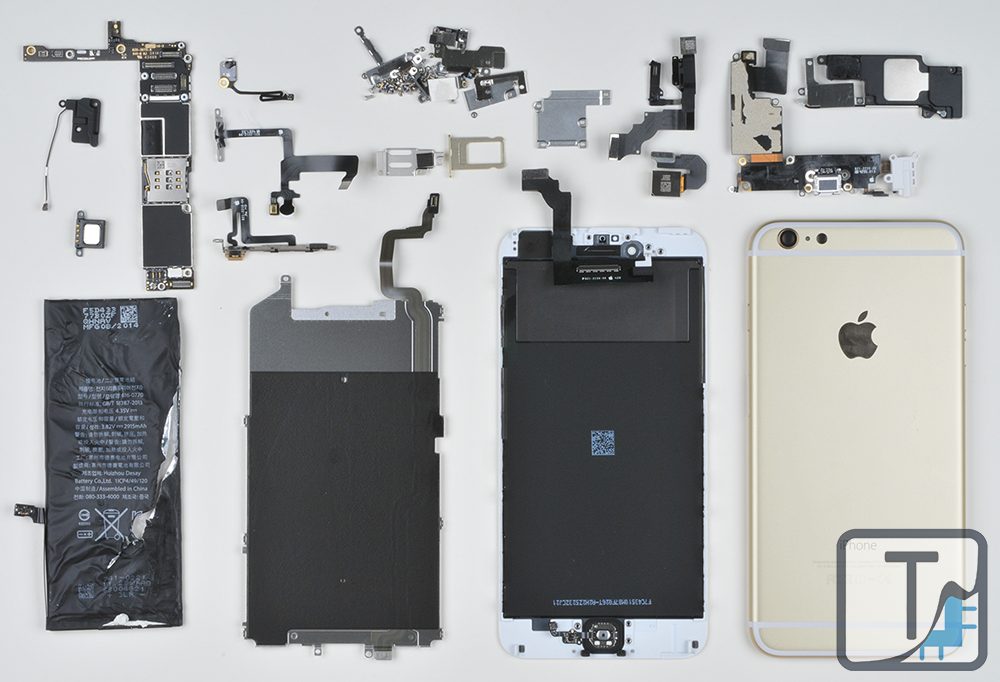

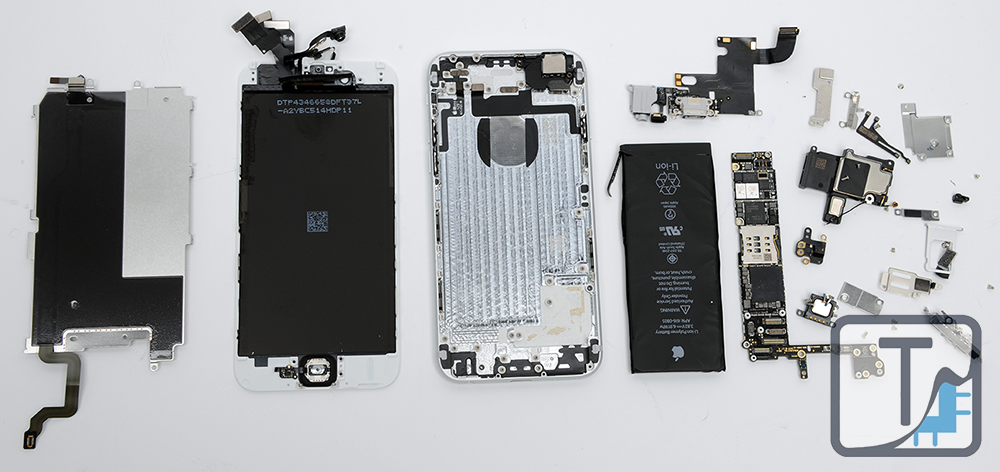

苹果iPhone 6和iPhone 6 Plus拆卸

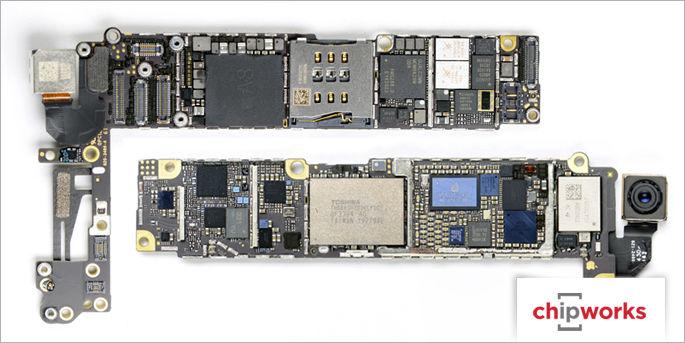

iPhone 6可能是自第一代iPhone以来最令人期待的苹果手机，而且有充分的理由。除了众所周知的苹果设备的文化影响，某些芯片制造商的市值将根据他们是否在该设备上波动数百万美元。无论你喜欢什么样的手机生态系统，不可否认的是，这是一个历史性的重要发布。所以，废话少说，我们现在将自己的贡献添加到这个事件中，让你看看iPhone 6里面有什么。

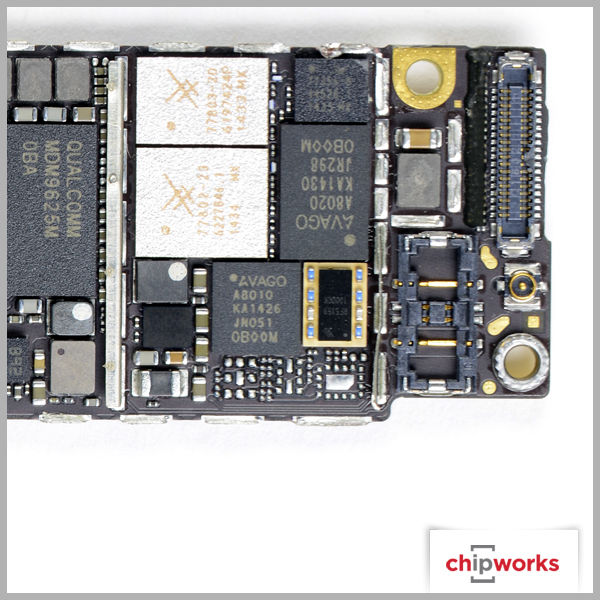

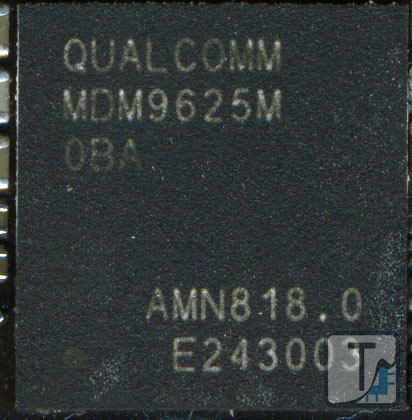

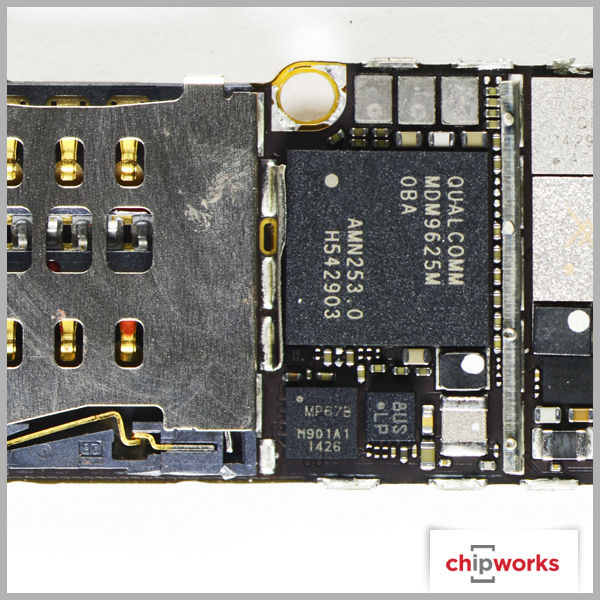

Qualcomm Gobi MDM9625M基带处理器

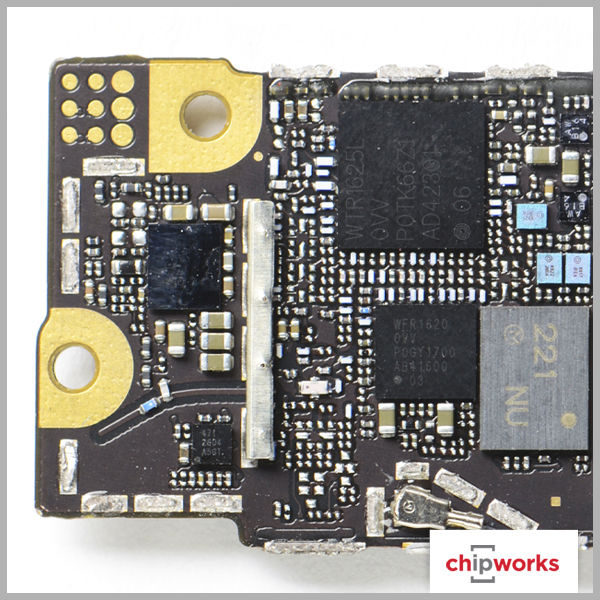

高通在一些地方出现，但不是作为一个全面的射频解决方案。这两款苹果iPhone 6设备的基带支持都来自高通的戈壁调制解调器产品线MDM9625M，其WTR1625L和WFR1620芯片分别支持射频收发器和射频接收器角色。我们从高通看到的唯一其他射频支持是他们的功率包络跟踪IC, QFE1100。至于RF天线开关、功率放大器等其他射频功能，苹果再次使用了RFMD、Murata、Avago、Skyworks等多家制造商。根据我们的快速分析，这与苹果在iPhone 5、iPhone 5S和iPhone 5C上使用的射频设计策略相同。

另一个值得注意的发现是，我们发现了一个六轴InvenSense陀螺仪和加速计传感器。在iPhone 5S机型中，我们注意到这些功能由意法半导体(STMicroelectronics)和博世Sensortec这两家制造商负责。在iPhone 6 Plus中，意法半导体没有了，取而代之的是新的InvenSense部件，而博世支持三轴MEMS加速度计功能。随着我们全面深入研究，我们将尝试了解额外加速度计的需求。

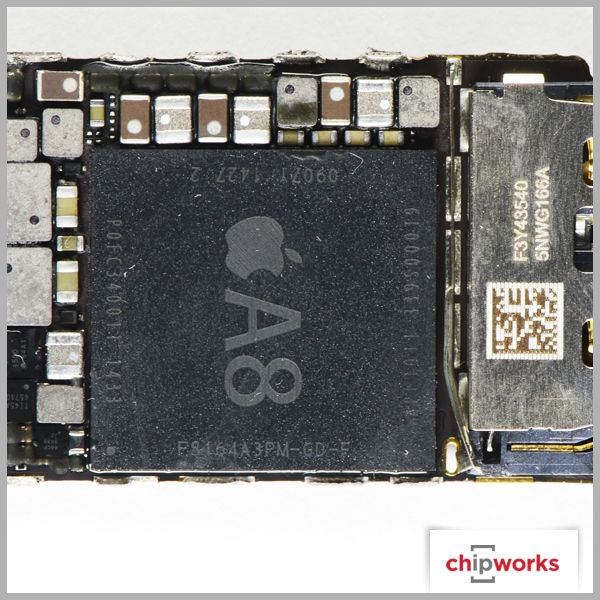

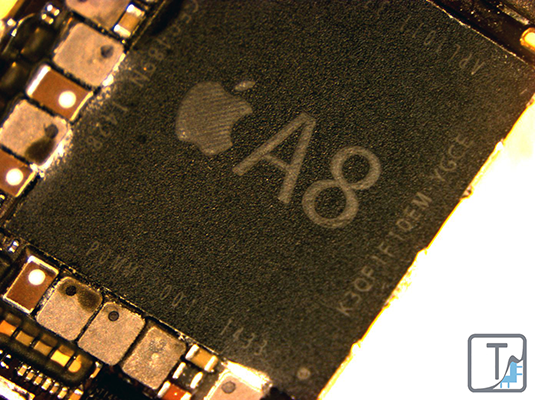

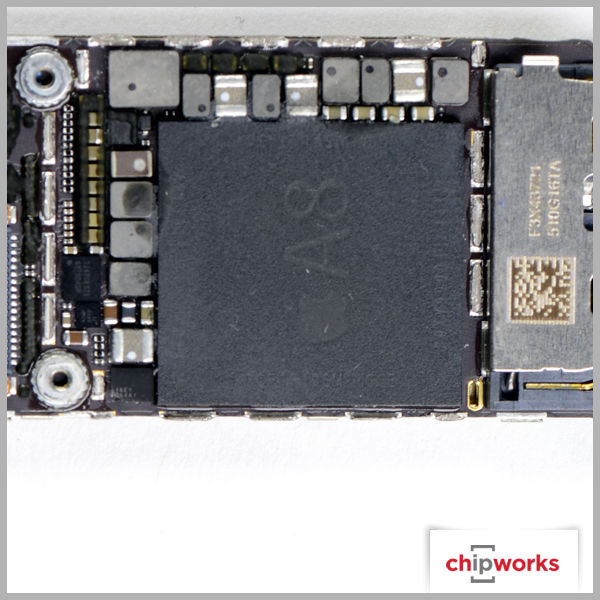

苹果A8处理器

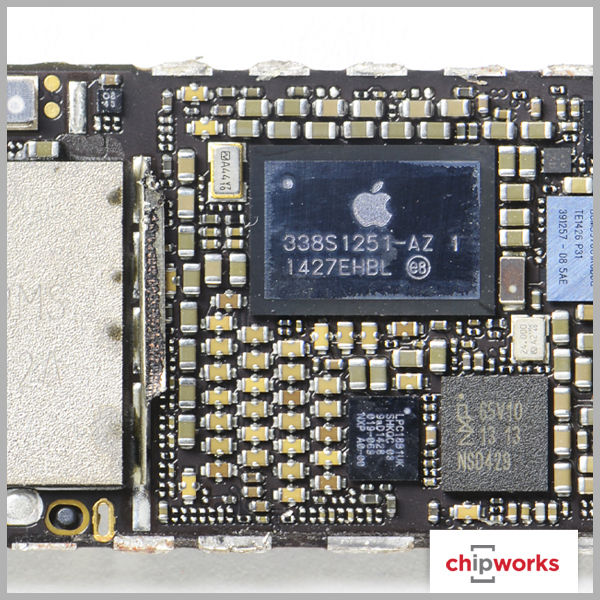

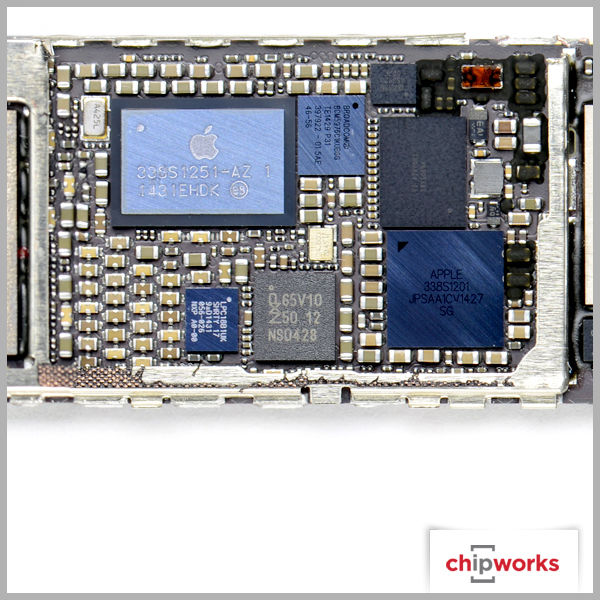

A8处理器的发布在人们的意料之中，因为苹果公司会在新手机上同时发布新的处理器。A8比其前身A7要小，而且还配备了NXP LPC18B1 M8运动协同处理器，就像A7由M7协同处理器支持一样。

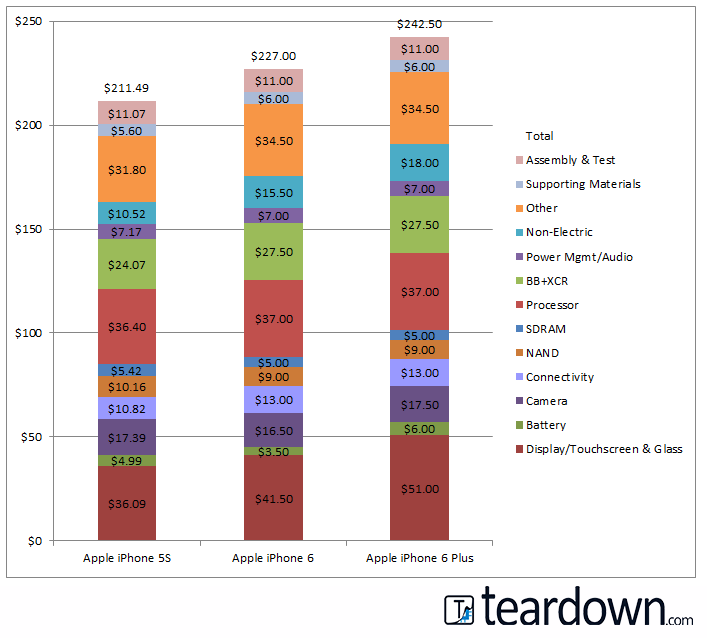

成本核算

对iPhone 6 Plus的初步分析估计，其制造成本为242.5美元，比iPhone 5S高出约15%。苹果新A8处理器和高通mdm9.625亿调制解调器的总成本估计占初步CoG的59.50美元，而5.5英寸显示/触摸屏组件的成本估计为51.00美元。iPhone 6的初始显示/触屏成本约为41.5美元，iPhone 6的总成本约为227美元。

这两种设备都有一个复杂的背面外壳，使用了几件挤压和机械加工的金属制品。我们估计在更大的iphone6plus上这款手机的成本约为15美元。

考虑到更大的显示器、更大的蜂窝网络覆盖、NFC的增加和更大的电池，建造成本的增加是意料之中的。

*成本基于TechInsights快速周转估算。一旦执行完全拆卸分析，成本可能会有所不同。**NAND规格化为32 GB单元。

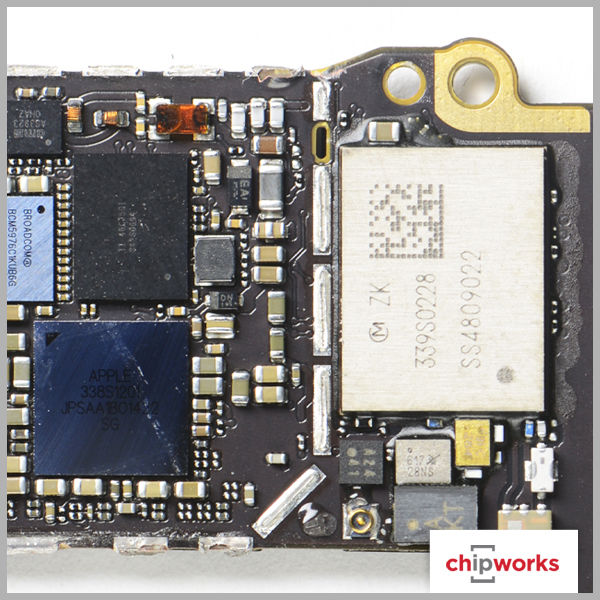

NFC控制器

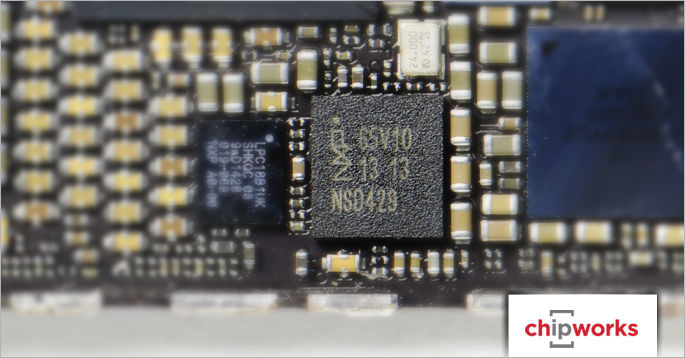

根据我们存档中NXP NFC控制器的历史包装标记以及泄露的iPhone 6板图像，我们预计NFC控制器是NXP的PN544，或其变体。人们普遍认为，苹果有一天会为Apple Pay以外的其他功能解锁NFC功能，这也支持了一种预测，即苹果将使用标准的NFC控制器，而不是高度定制的设备。

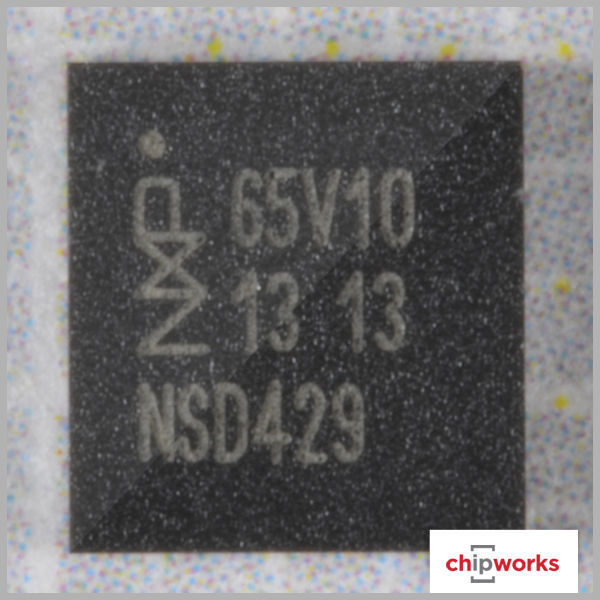

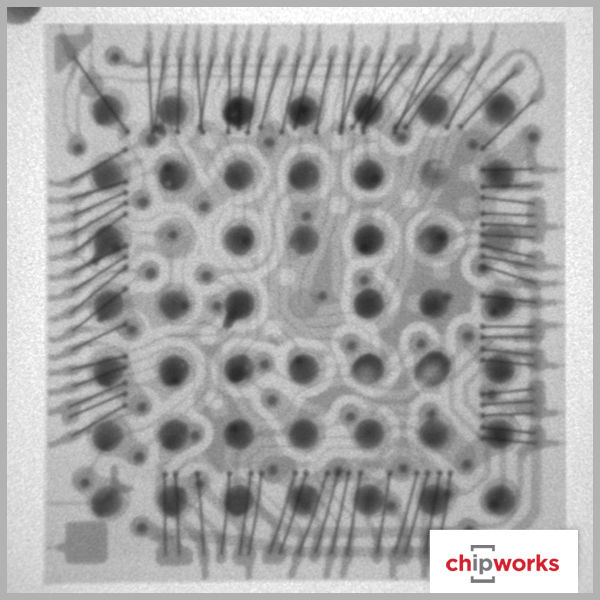

现在已经弃置了65V10设备，我们可以肯定地将NFC控制器识别为PN548，这是NXP先前未宣布的PN544和PN547设备的变体。业内人士认为，这是NXP专门为苹果调整的设计。如果这是真的，苹果已经有超过18个月的时间可以使用该芯片，因为掩模日期（出现在模具上的日期，表示设计完成的年份）是2012年。事实上，PN548的模具标记与PN547的模具标记仅略有不同：NXP-2012-7PN547V0B | NXP-2012-7PN548V0C

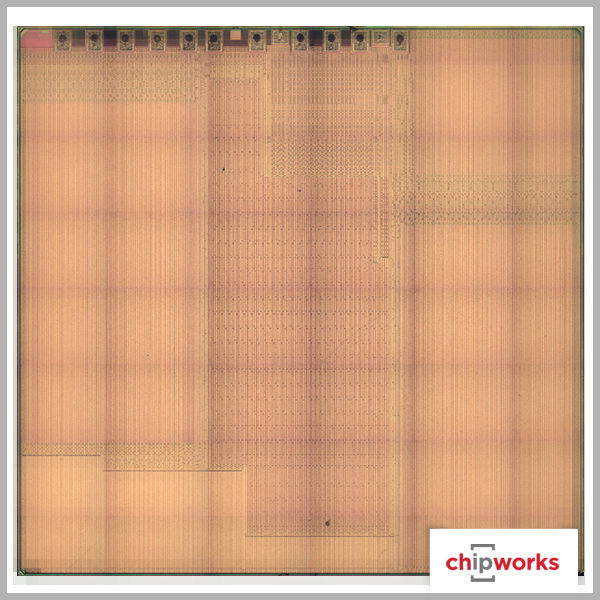

有趣的是，第二个名为“008”的模具和带有PN548的运动2013模具标记。然而，我们之前看到的PN547设备没有封装芯片。008模具显示出一层神秘致密的上层金属层。这是安全元件设备吗？时间会证明一切。

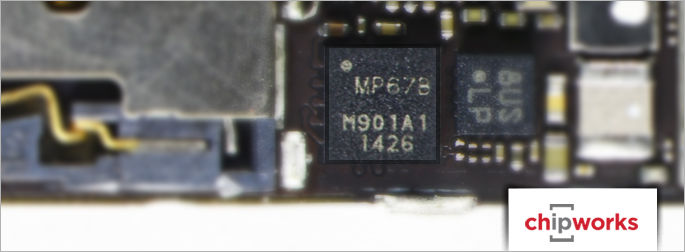

6轴加速度计和陀螺仪

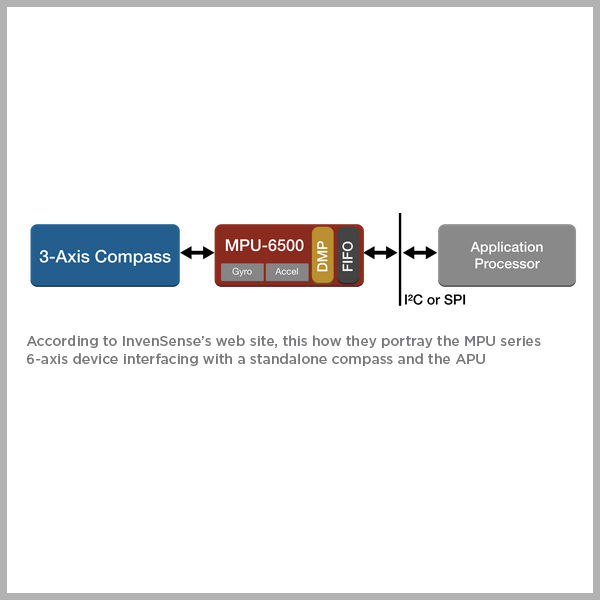

iPhone6Plus的另一个令人不安的地方是加速计和陀螺仪。传统上，STMicroelectronics持有此插槽。然而，今天，InvenSense却进入了这个领域。这种新型6轴加速计和陀螺仪被称为MP67B。根据InvenSense的网站，上面的第二个缩略图是他们如何描绘MPU系列6轴设备与独立罗盘和APU的接口。

的eCompass

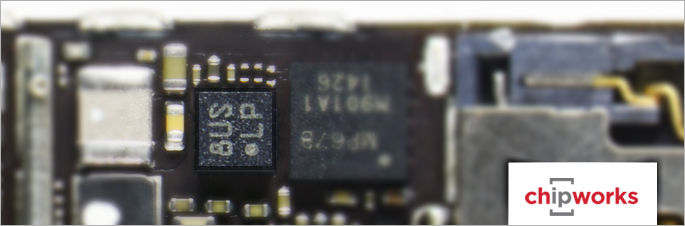

过去iphone的指南针一直是由AKM半导体(AKM Semiconductor)持有的一个插槽。我们已经在几款苹果手机上看到了AKM8963，还有三星、LG、摩托罗拉、华为、中兴和其他公司的手机。今天我们很困惑。在PCB上没有AKM设备明显的任何地方，前面或后面。我们看到一个六轴InvenSense MPU7系列传感器，在它旁边，我们看到一个2毫米x 2毫米博世Sensortec设备。起初，我们认为这是eCompass，但包装尺寸和标记与博世网站上的标准eCompass设备或我们之前观察到的那些不一致。现在，我们已经做了一些实验室工作，这个博世设备看起来像BMA280，我们已经看到几十个手机。有鉴于此，出现了两个大问题:1)指南针在哪里?2)为什么苹果要有两个加速度计?答案很简单，他们不会这么做。 So why are there two accelerometers in these new products?

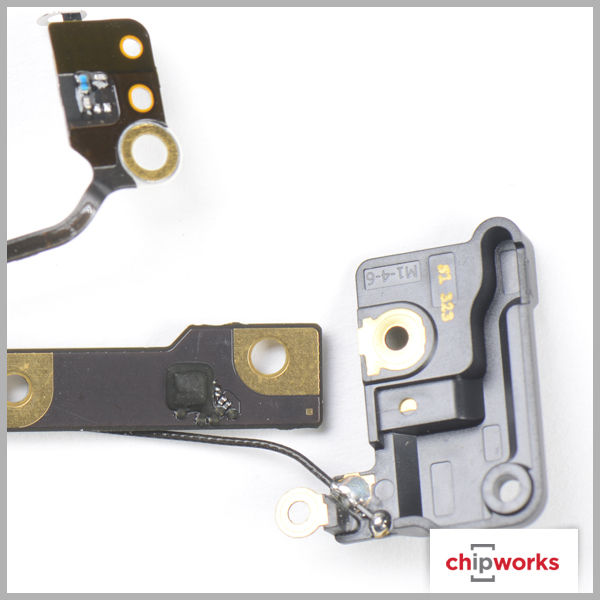

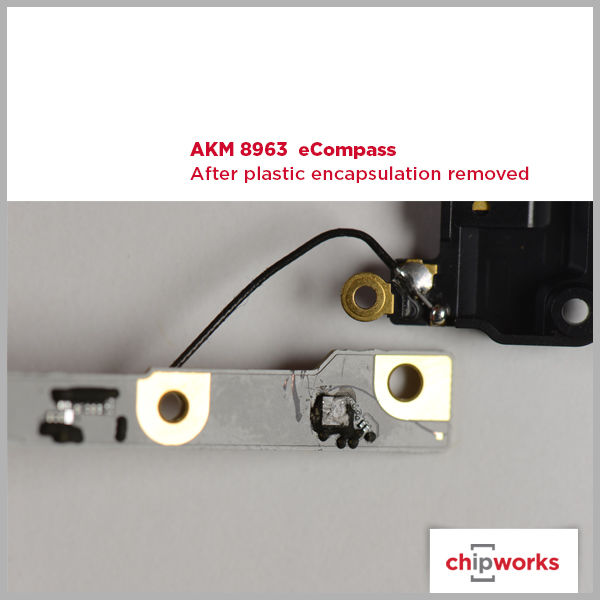

更新：AKM已经在苹果iPhone上占据了eCompass的位置好几代了。我们很高兴看到他们仍然持有这一席位。AKM 8963位于主板最末端的一个glob top封装设备下方。

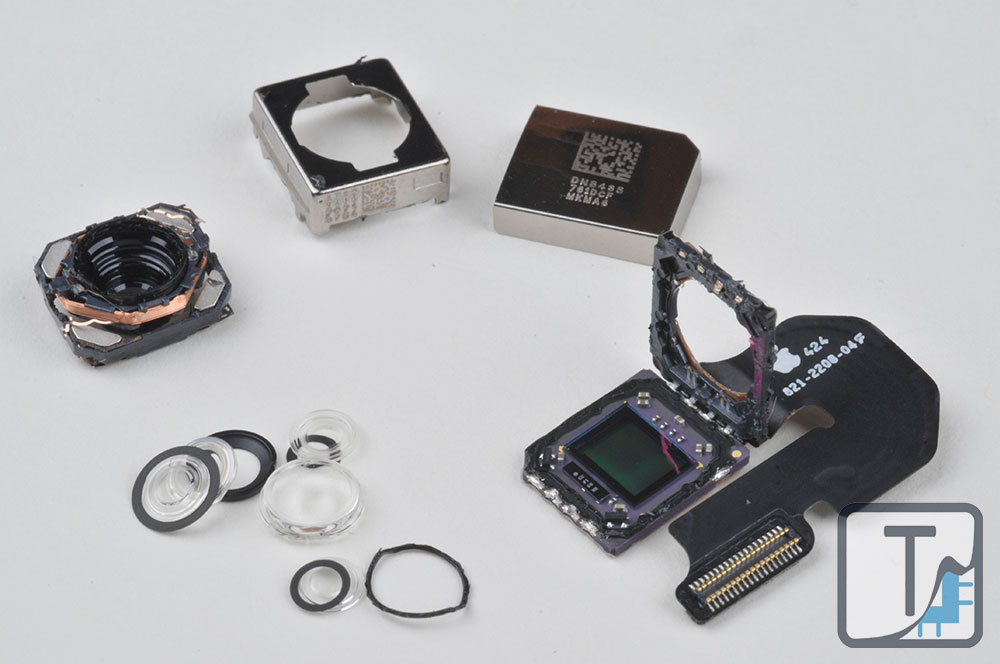

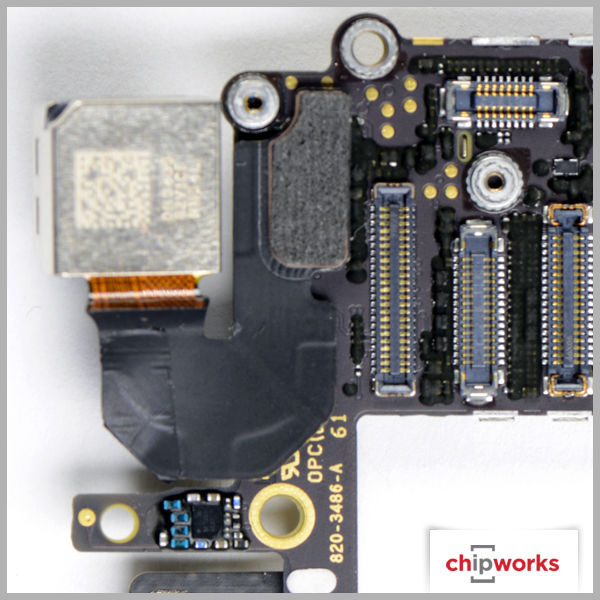

摄像机增强

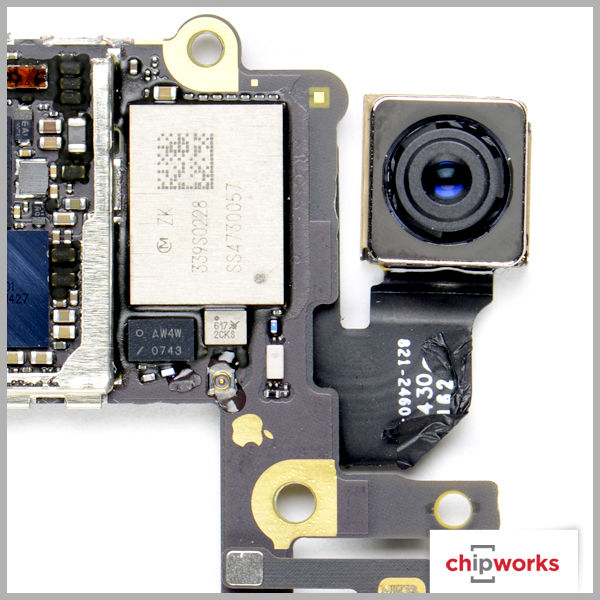

自iPhone 4S推出以来，苹果就没有增加过iPhone的摄像头尺寸。相反，苹果决定为两款设备保留相同尺寸的800万像素后置摄像头，并增加一些额外的摄像头功能。在iPhone 6 Plus上，他们还增加了光学图像稳定(OIS)。

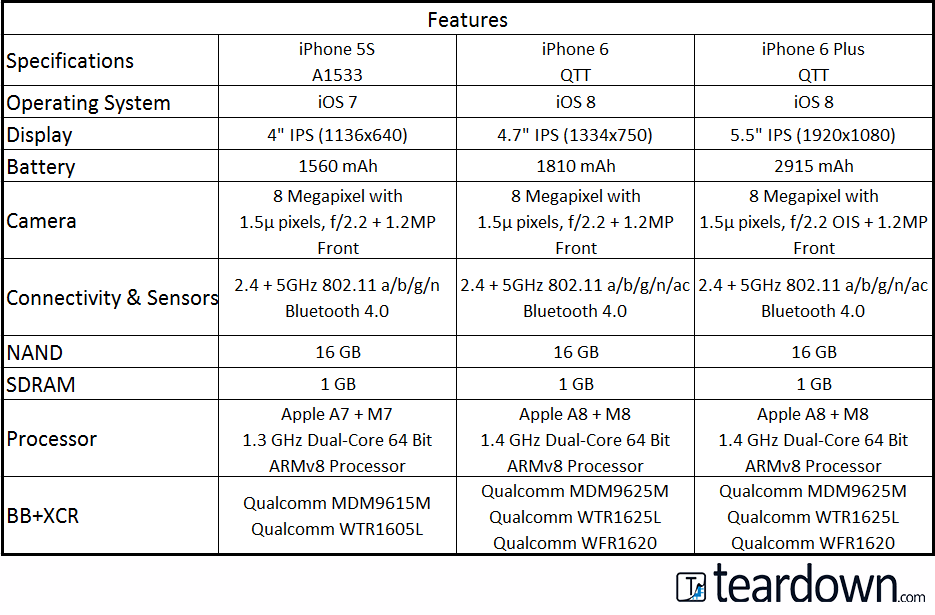

比较规格：苹果和。。。。

三星是苹果最大的竞争对手，两家公司都面临着来自小米等中国oem的激烈竞争。我们计划对将于10月发布的三星Galaxy Note 4做进一步的快速转向分析，并试图在小米Mi4发布后协调同样的分析。
