打开苹果新iPhone 14的包装，看看今年发布的新产品
斯泰西·韦格纳
又一年，又一部苹果iPhone。TechInsights正在对新的iPhone 14系列机型进行拆卸。以下是我们的一些初步发现。
苹果iPhone 14的发布标志着苹果首次推出带有两种不同处理器的iPhone系列产品。iPhone 14基本款采用了去年的苹果A15仿生处理器，而较昂贵的14 Pro机型采用了最新的苹果16仿生处理器。TechInsights逻辑团队已经在实验室中安装了A16仿生机器人，并在平台上发布了一些初始图像。他们会出版数字平面图报告很快。
图1。苹果iPhone 14 Pro A2889。
图2。苹果iPhone 14 A2882。
图3。苹果16仿生处理器。
图4。苹果16仿生处理器，芯片照片。（订阅者可在平台上查看清晰的高分辨率图像）
IC的主要区别不仅仅是处理器。
与去年发布的iPhone 13一样，搭载A15 Bionic的iPhone 14也使用了LPDDR4x内存。iPhone 14 Pro和iPhone 14 Pro Max中更新的A16 Bionic支持LPDDR5内存。但正如techhinsights的技术研究员丹尼尔·杨指出的那样:
LPDDR5内存可能是iPhone 14 Pro和iPhone 14 Pro Max型号的新产品，但内存卡已经上市两年了。这并不是说记忆死亡是劣等的。正如我们过去所指出的，苹果从不急于使用市场上最新、最“伟大”的存储芯片。他们使用LPDDR5可能会证明A16仿生处理器的效率，而且处理器不需要超过6gb的RAM。”
苹果保守设计的另一个例子是，新款iPhone 14都不支持WiFi 6E。市场上已经有一些手机支持WiFi 6E，但这种支持是有代价的。如果你还记得，我们估计WiFi 6和WiFi 6E模块之间的成本差异可能高达每个组件4美元。
iPhone 14 Pro相机升级
苹果公司继续将iPhone 14基本款和pro系列的后置摄像头设置分开。今年，iPhone 14 Pro Max的摄像头设计与去年相同，但iPhone 14 Pro的摄像头系统进行了升级。

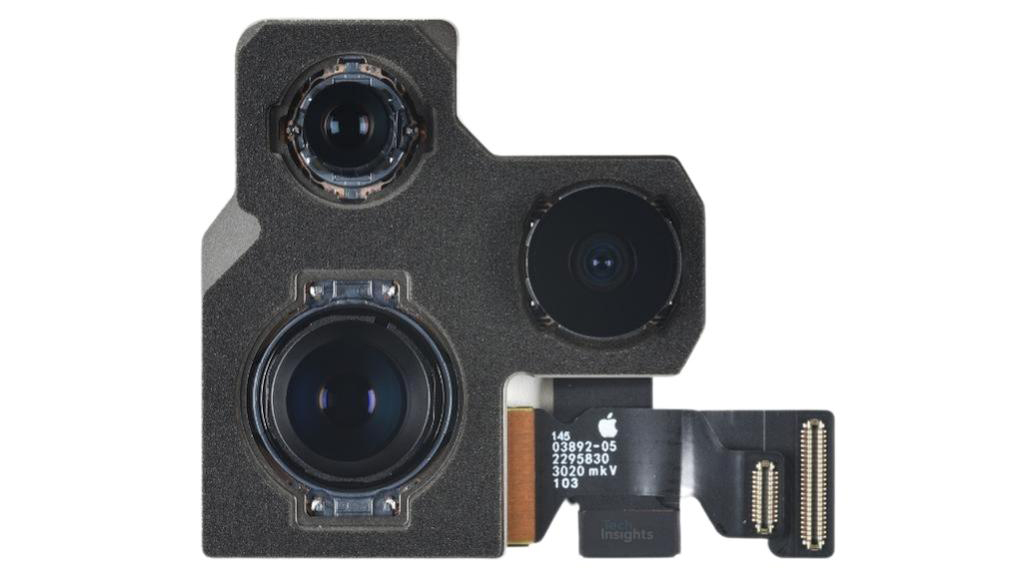

图5。苹果iPhone 14 Pro后置摄像头。
苹果(Apple)最新的iPhone 3摄像头系统是“cam -pack”
图像传感器专家Ziad Shukri的文章:“苹果最新的iPhone 3摄像头系统是‘Cam-packed’，”讨论了初步发现，并比较了新旧摄像头系统。
iPhone 14确实有更新的设计
尽管iPhone 14和iPhone 14 Plus采用了A15仿生处理器，但这并不是说这两款手机几乎没有变化。事实上，与去年iPhone 13的设计相比，A15处理器是少数几个没有改变的东西之一。如下图所示，苹果不仅仅是重新使用了苹果iPhone 13 A15的逻辑板，而是重新设计了整个PCB布局。
图6。苹果iPhone 14主板。
图7。苹果iPhone 13主板。
尽管苹果iPhone 14基本款和Pro款的仿生处理器有所不同，但所有新款iPhone 14都有相同的新射频电路设计*。

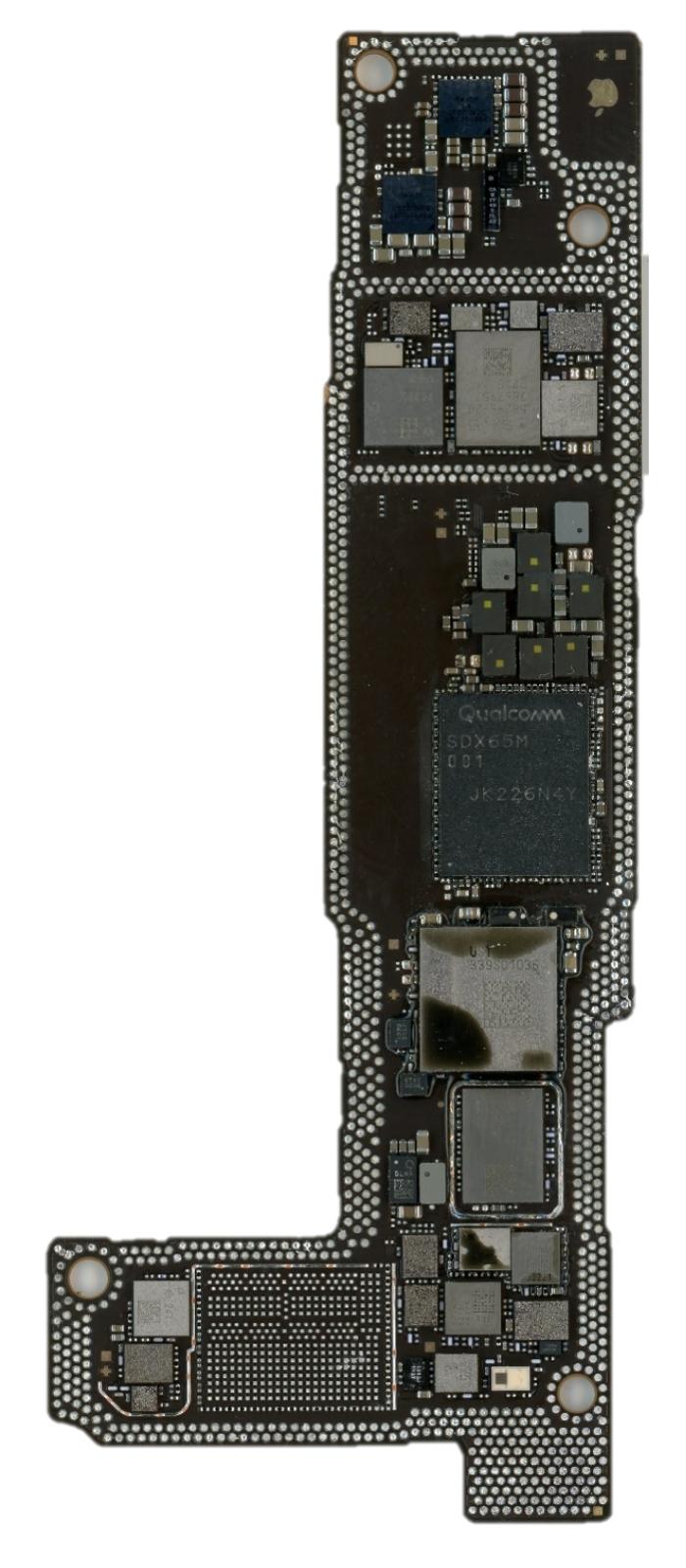

图8。苹果iPhone 14射频板。

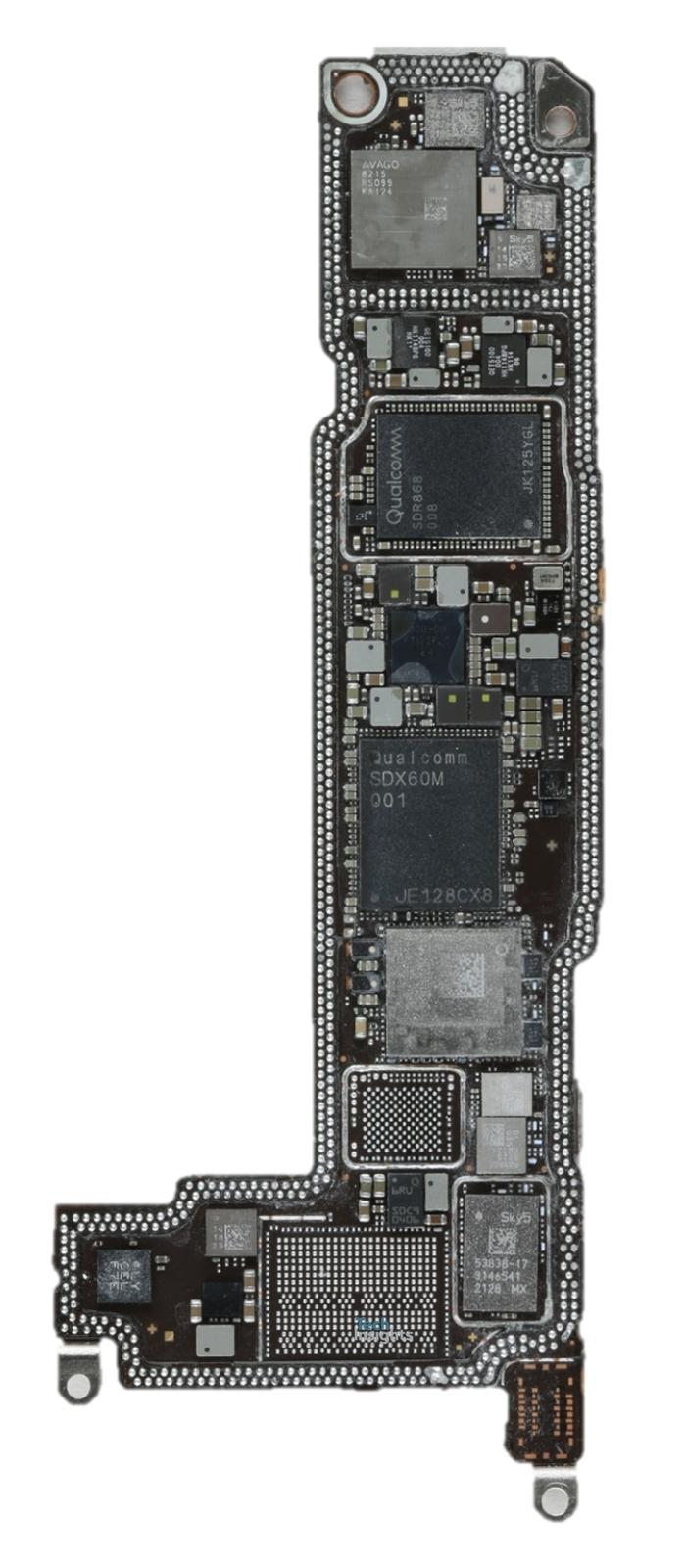

图9。苹果iPhone 13射频板。
*特定细胞波段成分的差异可能因地区而异。
在射频设计方面，苹果不仅采用了最新的高通SDX65M调制解调器，还使用了两个SDR735收发器，并为5G FR2组件提供了额外的位置。苹果是少数在手机设计中使用两个SDR735收发器的移动原始设备制造商。

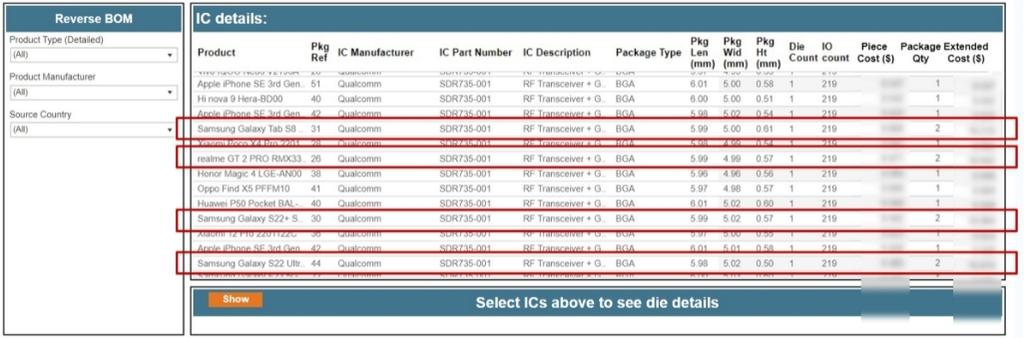

图10。手机设计中的SDR735收发器。
这不是苹果公司第一次使用高通5G FR1收发器。苹果iPhone SE第三代是第一款使用SDR735收发器的iPhone，但iPhone SE的射频设计中只有一个收发器。
与iPhone SE不同的是，新款iPhone 14配备了高通QET7100宽带包络追踪器。QET7100是一个双模EPT封装，具有多个输出，支持多个4G/5G功率放大器。QET7100也不是一个“新”IC——自一加10 Pro以来，QET7100在多次拆卸中被识别出来。
图11。高通QET7100宽带包络跟踪器。（用户可以在平台中查看高通QET7100）
就像QET7100一样，尽管苹果iPhone 14的许多芯片都是新的，但这并不是说这些组件对市场来说是新的，更不是说对TechInsights来说是新的。例如，QET7100于2021年首次出现在摩托罗拉Edge X30上，并被Vivo、努比亚和小米等多款手机使用。
至于高通SDR735射频收发器，它在市场上的时间甚至更长。techhinsights在2020年分析美国市场的三星Galaxy A42时，将其添加到拆解库中。
图12。高通SDR735射频收发器，芯片照片。（订阅者可在平台上查看清晰的高分辨率图像）
这是第一款，也可能是唯一一款带有独立骁龙X65M调制解调器的手机。其他移动oem使用骁龙8代应用处理器和集成调制解调器。
拥有独立的调制解调器在苹果手机中很常见。未来的iphone是否会如此，只有苹果自己知道，世界其他地方只能拭目以待。
流动卫星业务
关于MSS(移动卫星服务)紧急呼叫功能，iPhone 14有两个频率(波段)的接收和发送功能。接收信号工作在2.4 GHz (s波段)，而发射功能是在l波段频率。iPhone 14手机中的两个天线位置被确定为MSS Tx/Rx功能。
在撰写本文时，我们仍在调查iPhone 14的组件，并将通过TechInsights平台为我们的订阅者发布组件标识。
如果您有兴趣了解我们找到的其他组件，请登录techhinsights平台我们会不断更新TechStream博客。我们将在下周更新这篇文章，以我们初步估计的构建成本。
最后，我们还将在11月联合举办彭博(Bloomberg)和techhinsights的网络研讨会，更详细地讨论iPhone 14．
