图像传感器技术
苹果最新的iPhone 3摄像头系统“满是摄像头”
济(Shukri
苹果公司推出的一些新功能是iPhone 14基线型号的升级后主摄像头，iPhone 14 Pro/Max的修改后前置摄像头模块，当然，iPhone 14 Pro/Max最终实现了期待已久的后置摄像头分辨率升级。
在9月10日的博客首次发布时，我们推测了iPhone 14/Plus和iPhone 14 Pro/Max系列预计将使用的不同传感器。从那时起，TechInsights获得了iPhone 14 Pro/Max的最新光学照片，本博客更新以反映这些信息。此外，关于iPhone 14/Plus的初步猜测已被删除，一旦图片可用，将提供未来的更新。
前摄像头
与基准机型相比，高端iPhone 14 Pro和Pro Max的前置摄像头模块进行了重新设计，现在被称为“动态岛”。隐藏前TrueDepth和IR摄像头的药丸状区域的不透明区域不再是缺口，而是在OLED屏幕上以动态方式“扩展”，使其成为显示器的一部分，而不仅仅是容纳前摄像头。

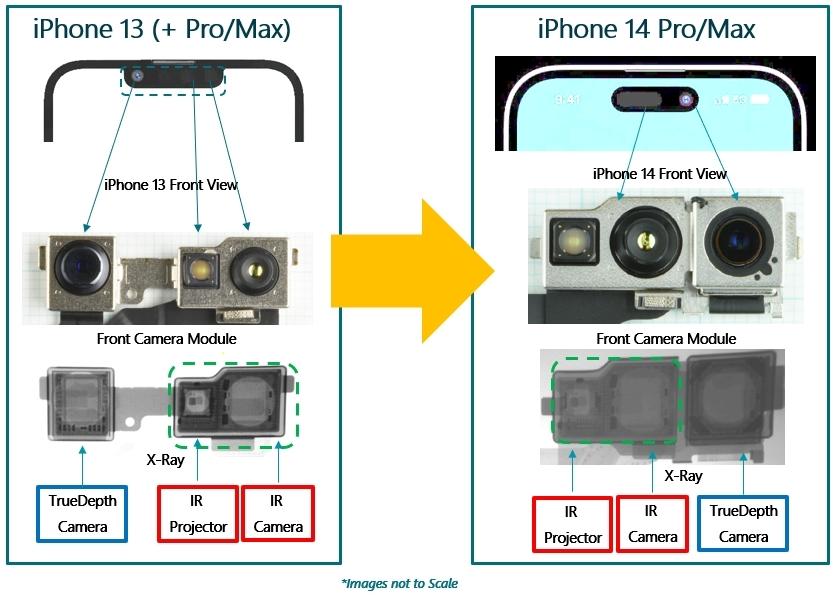

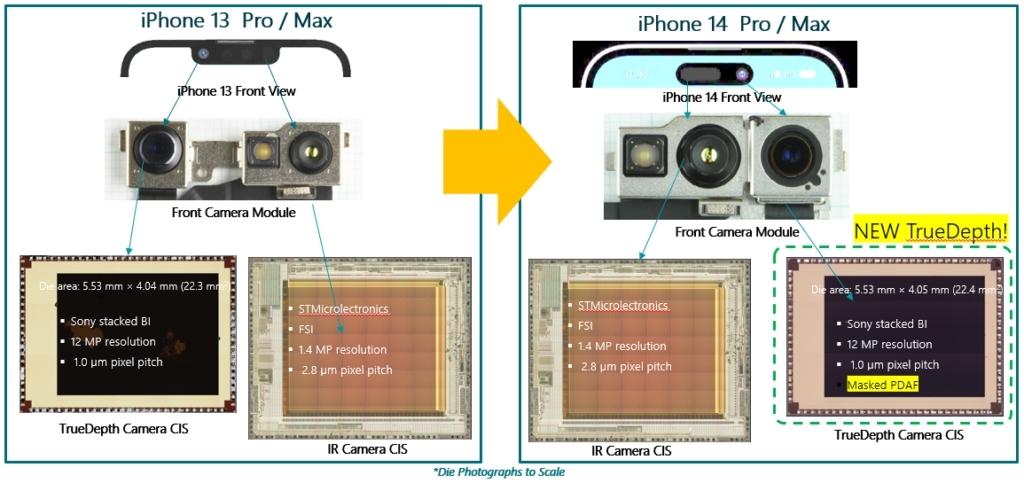

查看苹果iPhone 14 Pro/Max的高对比度图像，前置摄像头模块似乎有两个区域，一个用于TrueDepth，另一个用于IR摄像头/发射器组件，如图1所示。Face ID IR Cam上使用的图像传感器在iPhone 13和iPhone 14上是相同的，1.4 MP 2.8 μ m像素间距意法半导体芯片。然而，索尼TrueDepth相机已经升级到包括相位检测自动对焦- PDAF(图2)。
图1。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max前置摄像头模块。
图2。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max前置摄像头
后置摄像头
主后置广角摄像头

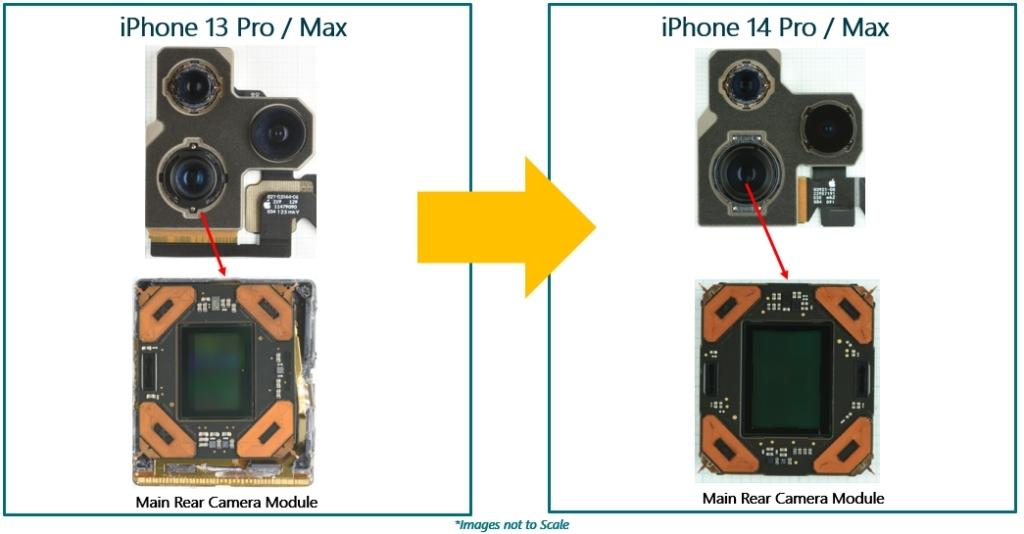

图3显示了iPhone 13 Pro和Pro Max与iPhone 14 Pro和Pro Max主后置摄像头模块的对比。
图3。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max主后置摄像头。
苹果公司今年推出的最引人注目的新功能之一是iPhone 14 Pro/Max的新主后置摄像头传感器，分辨率升级至48MP。报道的像素间距为2.44 μ m。换句话说，该传感器的绝对像素间距在48MP分辨率下为1.22µm，在12MP分辨率下为2.44µm。非常有趣的是，四像素的分辨率恢复到了苹果的1200万像素的传统分辨率。

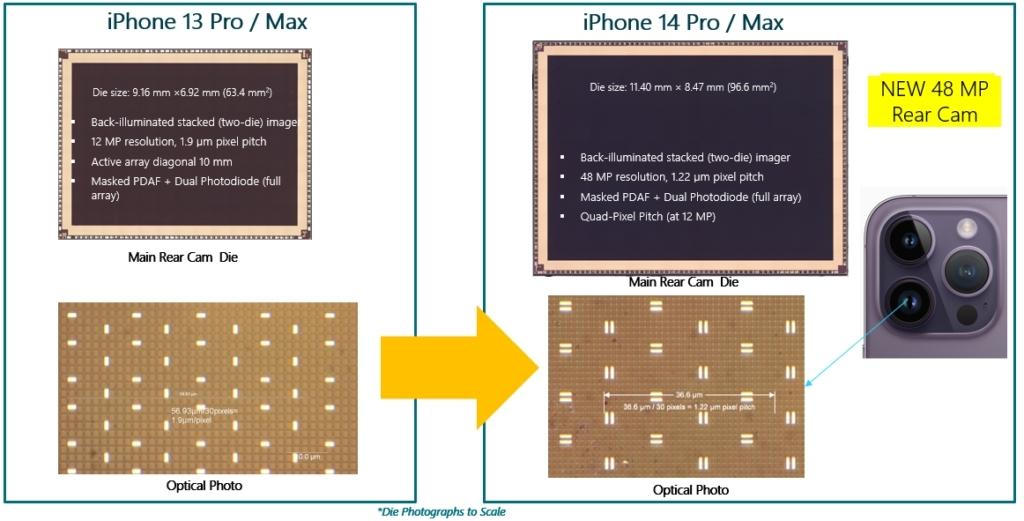

与iPhone 13 Pro/Max上的前一代后凸轮相比，这款新的后凸轮传感器具有不同的蒙面PDAF模式，如图4所示。蒙面PDAF为每个2×2像素组包含一个新的双金属图案。除了屏蔽PDAF，之前的索尼传感器还采用了每个像素两个光电二极管，这可能在整个阵列上提供补充的“双光电二极管”(DP) PDAF信息。这种全阵列双光电二极管特性也被证实用于新的48mp传感器。
图4。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max主后置摄像头CIS死亡。
超宽后置摄像头

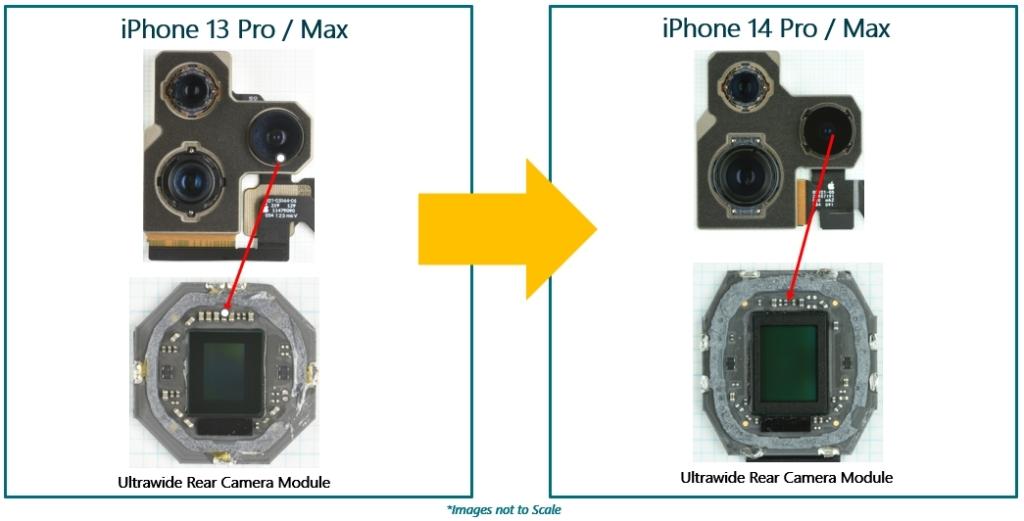

图5显示了iPhone 13 Pro和Pro Max与iPhone 14 Pro和Pro Max超宽后置摄像头模块的对比。
图5。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max超宽后置摄像头。

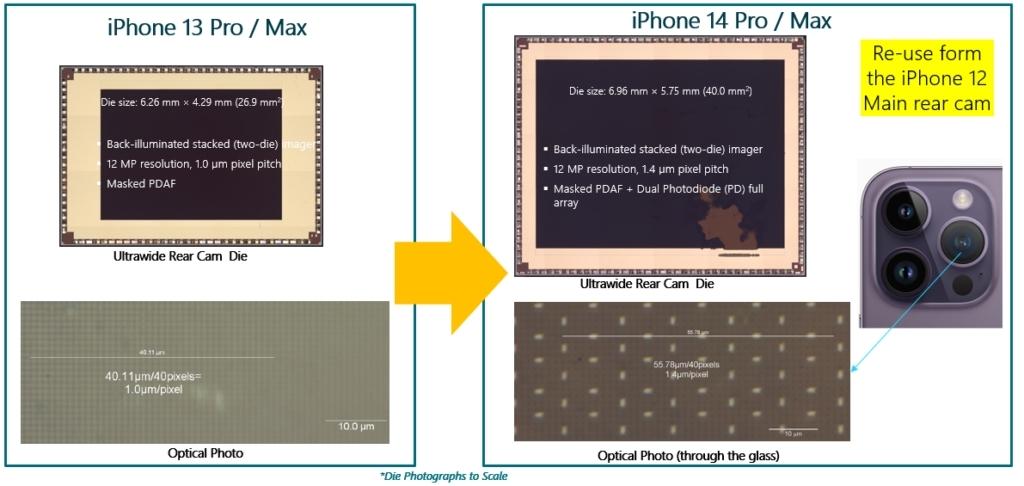

iPhone 14 Pro/Max的另一个摄像头改进是超宽摄像头，拥有1200万像素，1.4微米像素。这款传感器似乎是iPhone 12 Pro广角主摄像头的重复使用，与iPhone 13 Ultrawide相比，它采用了蒙面PDAF +全阵列双光电二极管(PD)，后者使用了12MP, 1.0µm像素尺寸和蒙面PDAF(图6)。
图6。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max超宽后置摄像头CIS死亡。
超宽后置摄像头

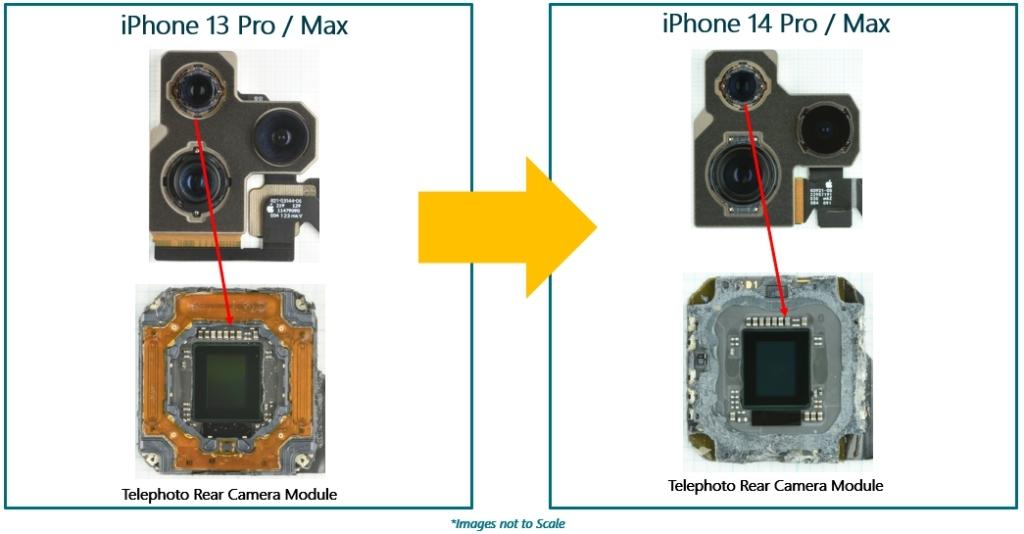

图7显示了iPhone 13 Pro和Pro Max与iPhone 14 Pro和Pro Max的远摄后置摄像头模块。
图7。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max远摄后置摄像头。

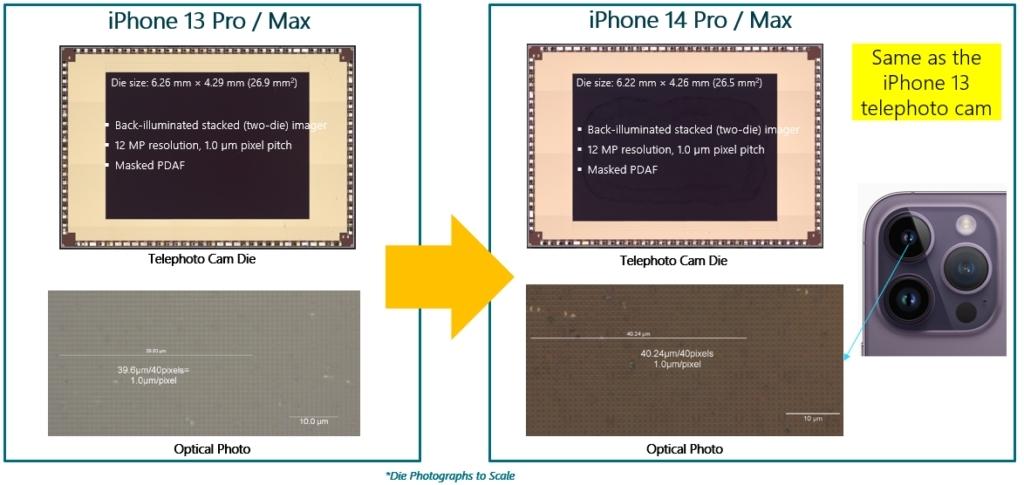

iPhone 14 Pro/Max长焦相机，12MP, 1.0µm像素大小和屏蔽PDAF，似乎与iPhone 13 Pro/Max长焦相同(图8)。
图8。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max远摄后置摄像头CIS死亡。
激光雷达后置摄像头

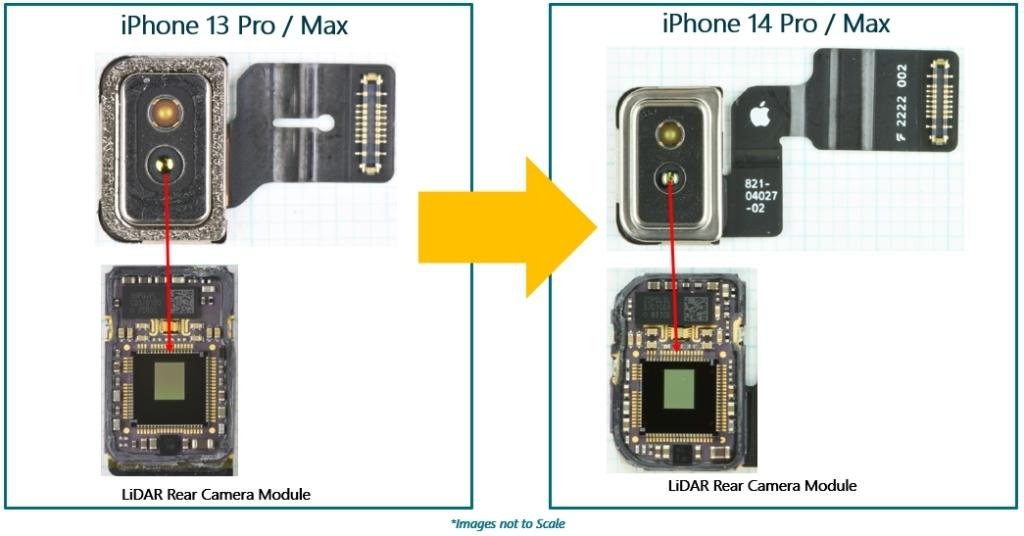

图9显示了iPhone 13 Pro和Pro Max与iPhone 14 Pro和Pro Max激光雷达后置摄像头模块的对比。
图9。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max激光雷达后置摄像头。

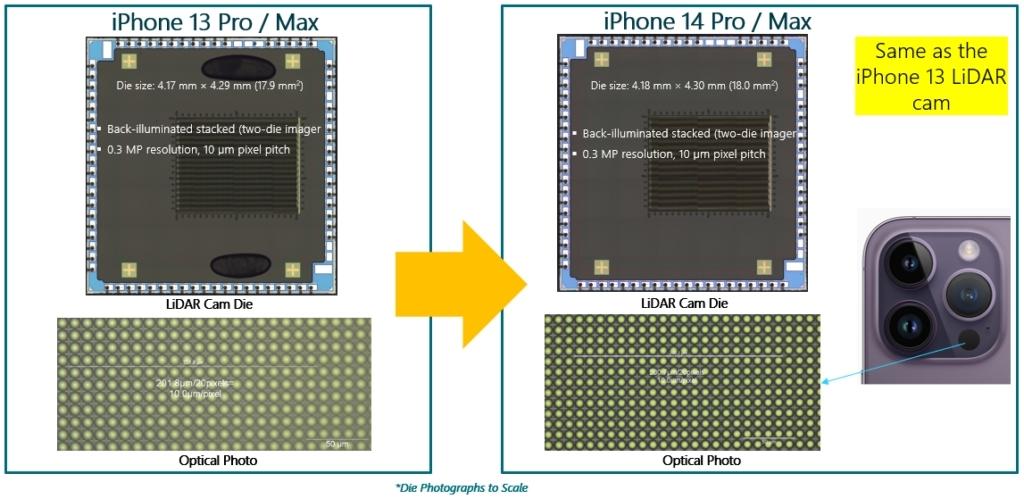

iPhone 14 Pro/Max LiDAR摄像头的像素为0.3MP，像素大小为10µm，与iPhone 13 Pro/Max LiDAR相同(图10)。
图10。苹果iPhone 13 Pro/Max vs iPhone 14 Pro/Max激光雷达后置摄像头CIS死亡。
TechInsights计划对iPhone 14系列图像传感器进行Device Essential、Device Essential Plus和Exploratory和分析，并预计在分析完成后提供更明确的细节。请继续关注。
