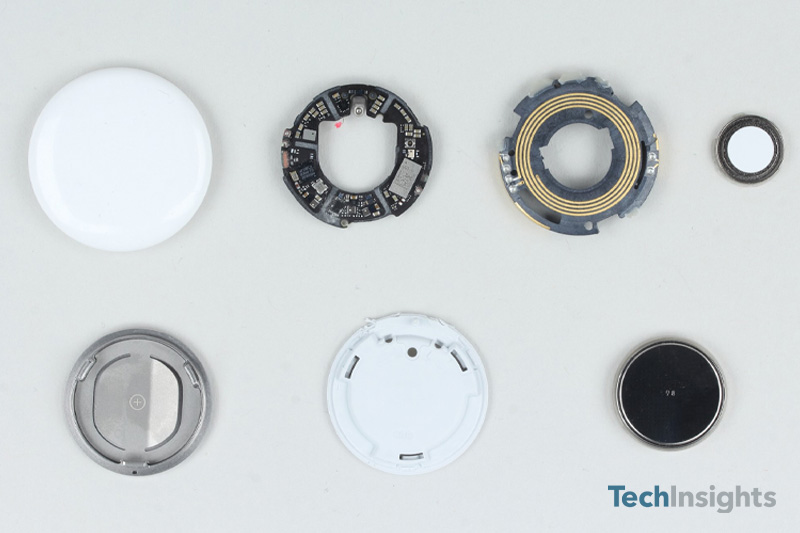

Apple Airtag拆除

TechInsights已经分析了跟踪设备已有几年了，从Kid Tracker Wristwatches到诸如Apple Airtag和Samsung SmartTag+等最新标签轨迹。也就是说，在苹果于去年四月发布其Airtag之前，追踪器就已经上市了。

我们对标签跟踪器的兴趣是技术的发展。我们生活在一个世界上的四分之一美分大小的设备可以具有多个天线，无线电IC，电池电池，并继续以双向广播的形式运行，将几乎整整一年的准确性范围内的物体定位在准确性之内。

例如，使用较小的模具过程节点设计的IC。具有较小工艺节点的模具意味着较小的晶体管栅极长度，可以使每个模具的晶体管有更多的晶体管，从而减少了IC的功耗，因为晶体管栅极长度较短。

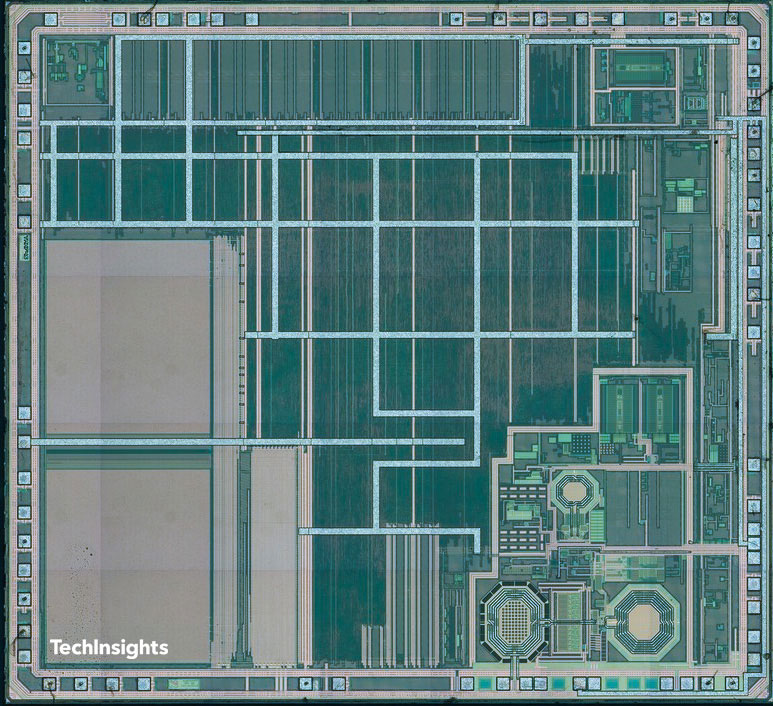

Apple Airtag有北欧NRF52832，其模具是由90nm的过程节点构建的 - 比稍旧的2.4 GHz NORIDC收发器ICS中使用的180nm过程的进步。在Airtag中发现的NRF52832是WLCSP50软件包，比较大的48针6 mm x 6 mm QFN选项小75％。选择WLCSP50而不是QFN软件包的原因可能有多种原因，其中一个软件包可能很简单，就像需要更少的PCB空间使用多功能北欧芯片一样。

NRF52832蓝牙SOC可以支持多种无线电类型，包括2.4 GHz专有无线电。Apple Airtag中使用的NRF52832支持NFC标签，蓝牙和蓝牙网格。这是蓝牙网格功能，使Airtag能够连接到Apple中的其他Apple设备查找我的网络。

IC软件包进步的另一个示例是能够将多个组件嵌入单个IC软件包中，其中一个好处之一是电路设计的减少PCB区域。多芯片，多组件软件包技术并不是什么新鲜事物，并且继续改进，不仅仅包括死亡。Apple U1 UWB SIP（​​包装系统） - 具有Apple UWB收发器，嵌入式水晶振荡器，Sony RF开关和较小的单个软件包内的离散组件，总包装面积为20.58 mm²。

为了与NRF52832进行比较，UWB收发器的模具在TSMC的16nm工艺节点上被固定在类似大小的模具上，在NRF52832中，可以在类似大小的模具上使用更多的晶体管（和电路）。

总而言之，Apple Airtag的无线电IC占用不到30毫米²，或整个可用的PCB区域中的6％。

但是，airtag的性能，即，它在与查找我的网络保持联系的成功中不仅在广播中，而且还严重依赖其天线和天线设计。

但是，正如我们在手机等其他较大的设备中看到的那样，Airtag的小尺寸不允许单独的天线零件。取而代之的是，Airtag具有一个单个框架，上面设计了所有三个天线。

苹果还包括Airtag中的扬声器，该扬声器对各种情况“ chirps”。PCB上还位于PCB上的Maxim D类音频放大器驱动扬声器。

值得注意的不仅是Airtag的功能和设计。Airtag零售价不到30美元，估计的制造成本为10美元（不包括软件成本和研发）。

跟踪器并不是什么新鲜事物，苹果不是第一个提供这样的产品的人。不幸的是，苹果首当其冲地将跟踪器用于侵入性目的的社会后坐力。我们不确定在这些跟踪器中列出技术是否有助于使任何人放心。

但是对于技术来说，现在没有回头路了，只有向前。我们相信新电池技术像固态电池一样硅电池，缩小过程节点只能允许工程师在甚至较小的包装中设计无线电设备。
